길이 기계로 절단 - 스윙 전단

Cut To Length Machine - 스윙 전단은 최대 80M/분의 속도를 내는 고속 전단 공정을 위한 설계입니다. 길이 라인 절단에 대한 전체 솔루션을 제공합니다. 저희에게 연락을 환영합니다!

모델:KR-CTLSS

문의 보내기

제품 설명

길이 라인 기계 절단 비디오


길이 기계로 절단 - 스윙 전단 설명:

스윙셔링 컷 투 랭스 라인은 메탈 컷 투 랭스 라인 중 가장 눈에 띄는 제품 중 하나입니다.

전단기의 디자인을 맞춤화하여 연속 스윙커팅 생산을 성공적으로 실현합니다.

생산 과정에서 멈추지 않고.


주로 CR SS AL 및 기타 일반 재료에 적합하며 요구 사항에 따라 정확하게 절단할 수 있습니다.

고객의 생산 규모 요구 사항. 일반적인 정지 전단 생산 라인과 비교하면 이는

회전 전단 절단 길이 라인은 더 빠른 생산 속도(20M/Min & 80M/Min), 더 높은 효과를 갖습니다.

정밀도와 절단 표면 품질이 향상되었습니다. 최근에는 가장 인기 있는 제품 중 하나가 되었습니다.


동시에, 일반적인 금속 컷-투-렝스 라인과 비교하여, 이 스윙 시어링 컷-투-렝스

라인은 사양 없이 금속판(사다리꼴 금속판)을 절단할 수 있으며, 그 다음 큰 비율의

자동차 부품 생산 및 제조에 대한 수요.


cut to length line

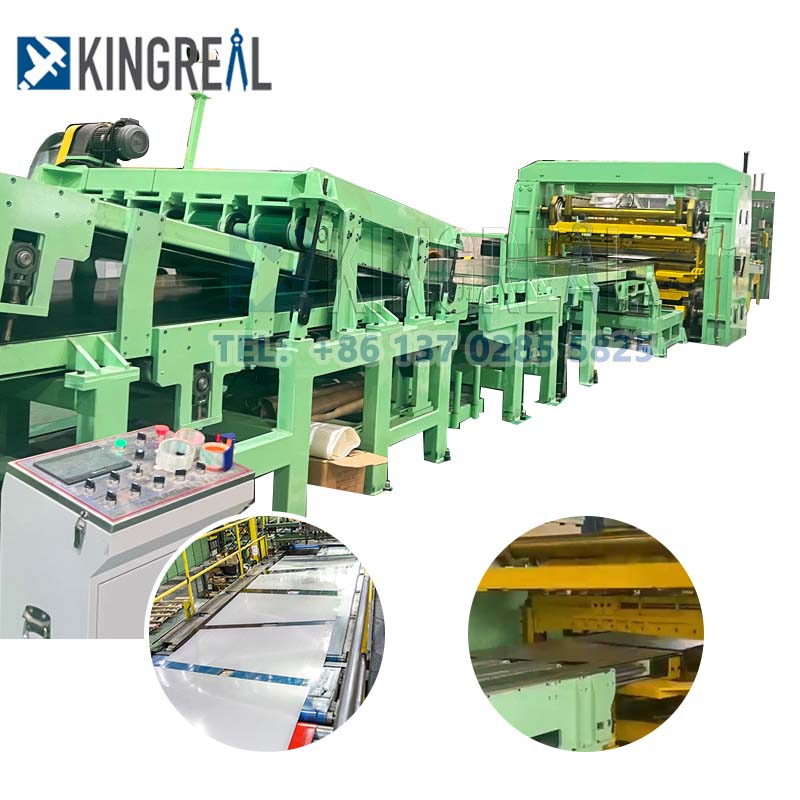

작업 과정:


metal cut to length line


유압식 데코일러 - 핀치&스트레이트너 - 서보 절단 길이 - 회전 전단 기계 - 컨베이어 벨트 - 자동 스택


기술 사양:

원료
강철/알루미늄/CR/HR
코일 두께
0.3-3MM
코일 폭
400-1600
코일 무게
20톤
정확한 절단
±0.3MM
작업 속도
80M/분
가위 수
150PS

선택적 구성 요구 사항


steel cut to length line
metal cutting machine
steel cutting machine
더블 스트레이트너 트리밍 장치 이중 스택

기계 특징

  • 처럼21세트의 상부 및 하부 이중 롤러를 사용하여 재료의 레벨링에 높은 정밀도를 제공하는 잉글 머신;
  • 자동 간격 조정 정밀 회전 전단기로 고정밀 전단이 가능합니다.
  • 대용량 인덱스 서보 스태커를 이용한 고효율 자재 스태킹;
  • 최대 라인 속도 80m/min: 신속한 생산을 보장합니다.
  • 길이에 대한 최소 공차: 정확한 전단 길이를 보장합니다.
  • 순환 피트의 필요성을 없애면 라인 길이가 줄어들고 상품을 위한 더 많은 공간이 확보됩니다.
  • 기존의 스타트-스톱 라인을 개조하여 장착하면 기계의 기능성이 향상됩니다.

주요 구성요소 세부사항:

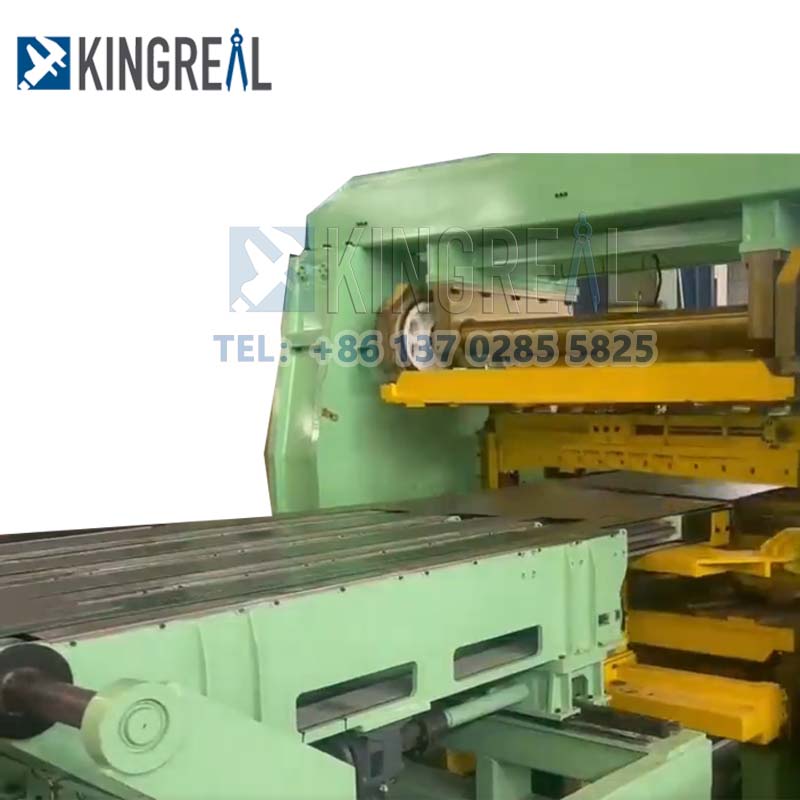

Ø 스윙 전단 기계


동축으로 설정된 원통형 구조: 내부 전단 메커니즘과 외부 전단 메커니즘이 동축으로 설정되어 안정적인 전단 환경을 제공합니다.

통로 및 전단 가장자리: 외부 전단 메커니즘은 내부 전단 메커니즘의 외주에 소켓을 설치하여 전단할 원료가 통과할 수 있는 통로를 형성할 수 있으며, 통로 측면에 전단 가장자리가 형성됩니다.

회전 구동 메커니즘: 내부 및 외부 전단 메커니즘 사이의 상대 회전을 구동하여 전단 블레이드가 절단 및 전단할 원료에 작용하도록 사용됩니다.

낮은 전단 저항 및 균일한 회전 전단 간격: 이 설계를 통해 전단 안정성이 크게 향상되고 금형 손실이 낮으며 서비스 수명이 길어집니다.

간단하고 편리한 작동: 절단 프로세스 제어가 동일한 장치에서 이루어지므로 작업 흐름이 단순화되고 작동 및 유지 관리가 용이해집니다.


metal cut to length machine
cut to length metal

Ø 레벨러 기계

소재의 주름 및 뒤틀림 제거 : 멀티롤 레벨링을 통해 와인딩 공정 중 발생하는 금속 스트립의 요철을 제거합니다.

재료 직진도 조정: 전단 전후에 금속 스트립이 양호한 직진도를 유지하는지 확인하여 재료 굽힘으로 인한 후속 처리를 방지합니다.

전단 정확도 향상: 평면 재료는 회전 전단의 전단 정확도를 향상시키고 생산 불량률을 줄이는 데 도움이 됩니다.


Ø 더블 스태커

매우 효율적인 스태킹: 이중 스택은 두 가지 다른 스태킹 위치를 동시에 처리할 수 있어 생산 효율성이 높아집니다.

고속 작동: 회전 전단기의 고속 전단과 일치하여 전체 생산 라인의 지속적인 작동을 보장합니다.

수동 개입 감소: 자동 적재는 수동 처리의 필요성을 줄이고 노동 강도를 줄입니다.

제품 품질 향상: 자동 적재는 취급 중 시트 손상을 줄이고 제품 무결성과 품질을 유지합니다.

공간 절약: 이중 스택 설계로 라인이 더욱 컴팩트해지고 공장 공간이 절약됩니다.



coil cut to length machine

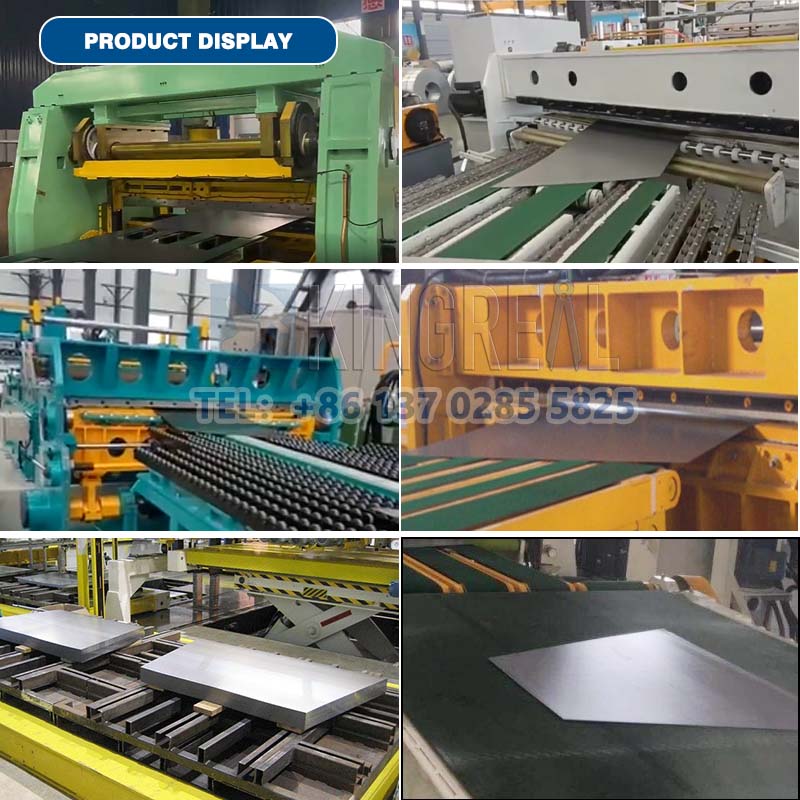

최종 제품 디스플레이:



coil cut to length


관련 기사:


1. 길이 기계 절단의 생산 원리는 무엇입니까?

2. 길이선에 맞게 절단된 금속의 주요 구성 특징은 무엇입니까?

3. KINGREAL 금속 전단 라인의 제품 정밀도를 제어하는 ​​방법은 무엇입니까?



회사 소개:

Coil-slitting machine factory


KINGREAL SLITTER는 중국의 코일 처리 장비 전문 제조업체이며 주요 제품에는 코일 슬리팅 머신, 길이 라인 절단 및 코일 천공 기계가 포함되며 설계, 생산, 조립부터 기계 검사 및 설치에 이르기까지 KINGREAL SLITTER는 중국의 코일 가공 장비 전문 제조업체인 주요 제품에는 코일 슬리팅 머신, 길이 라인 절단 및 코일 천공 기계가 포함됩니다. KINGREAL SLITTER는 20년 이상의 제조 및 판매 경험을 보유하고 있으며 전문적인 기술력을 컨셉으로 고객에게 최상의 솔루션을 제공해 왔습니다.
