길이선까지 완전 자동 절단

길이선에 대한 완전 자동 절단에 대한 비디오

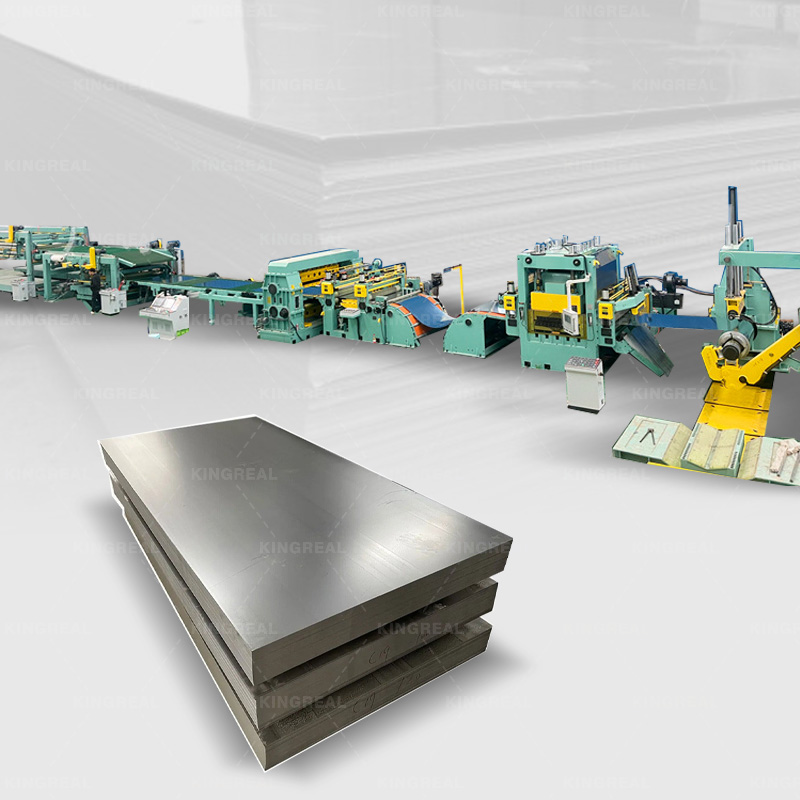

길이선에 대한 완전 자동 절단이란 무엇입니까?

KINGREAL 길이 라인에 대한 완전 자동 절단은 다양한 재료 코일을 필요한 시트로 절단하고 주로 디코일러, 클램프 레벨러, 커터, 스태커 등으로 구성되는 프로파일을 쌓기 위한 설계이며 피더, 측면 가이드 장치, 전환 장치, 컨베이어 등

KINGREAL이 설계한 길이 라인에 대한 완전 자동 절단은 작업 사이에 PLC 터치 스크린에 필요한 생산 속도와 지정된 너비만 입력하면 자동 생산이 시작될 수 있습니다.

길이 선에 대한 완전 자동 절단 작업 흐름

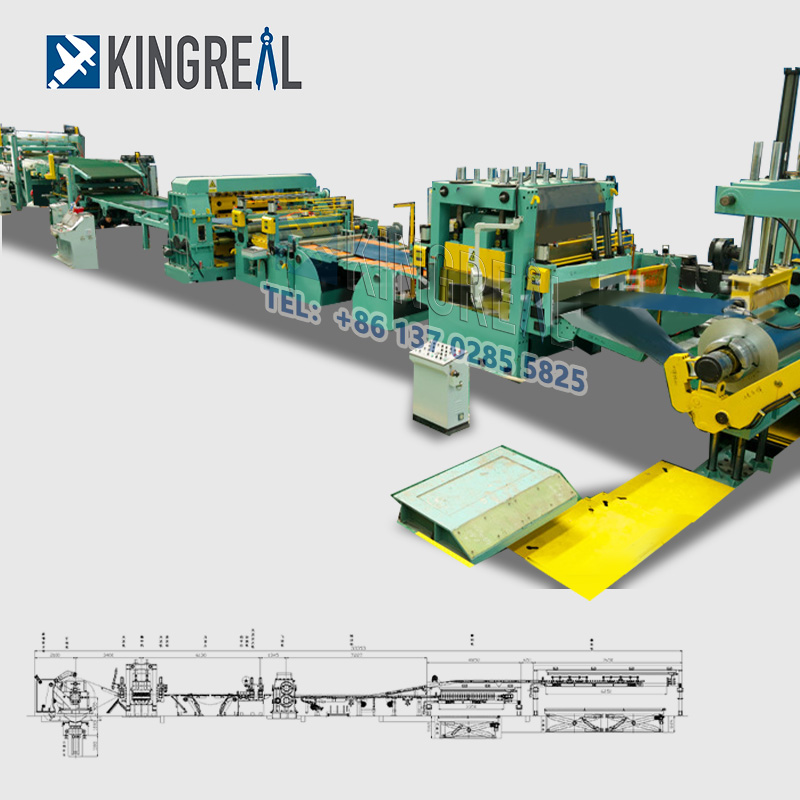

트롤리 자동차가 있는 데코일러 --- 유압 데코일러 ---Straigntener---루프 브릿지 --- 인코드 및 측정 장치(꼬리판 꼬집기 포함) --- 절단 Mchine--- 컨베이어 --- 유압 리프트 플랫폼 --- 스태커 송풍기 장치 포함 --- 카트 언로드

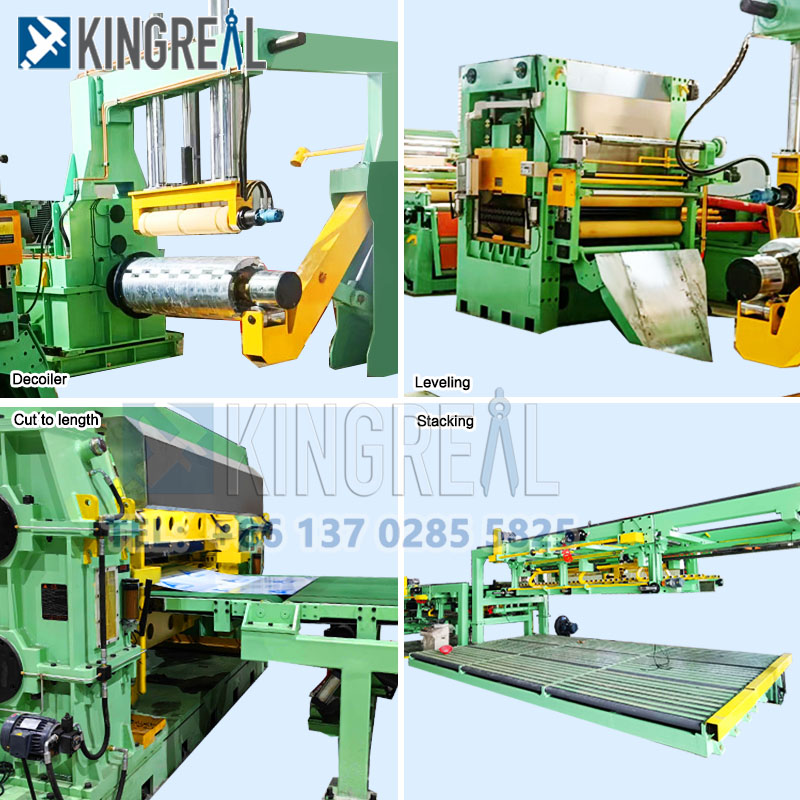

길이 라인에 대한 완전 자동 절단의 주요 구성 요소 세부 사항

유압 캔틸레버 데코일러

KINGREAL은 코일을 지지하고 풀림을 수행하는 유압 캔틸레버 데코리에를 설계하며 용량은 15톤(최대)입니다.
유압 실린더는 언코일러를 수축 가능하게 만들고 코일 내부 직경에 적합하게 만드는 데 사용됩니다. 캔틸레버 암이 장착되어 있습니다.
10 0 N.m 토크 모터는 코일 작동을 정방향 및 역방향으로 구동하고 장력으로 풀 수도 있습니다.

고리

길이에 맞게 절단된 루프는 2세트의 아이를 사용하여 언코일러와 슬리터 사이의 속도 버퍼를 제어합니다. T-eye는 PLC로 제어됩니다.
기능: 다른 속도를 제거하고 잘못된 추적 시트를 올바른 방향으로 되돌리는 데 사용됩니다.
처음에는 팔레트와 전환 플레이트가 실린더에 의해 들어올려 헤드가 통과하도록 합니다. 작업 시 전환 플레이트와 팔레트가 아래로 이동하고 플레이트는 피트에 보관됩니다.

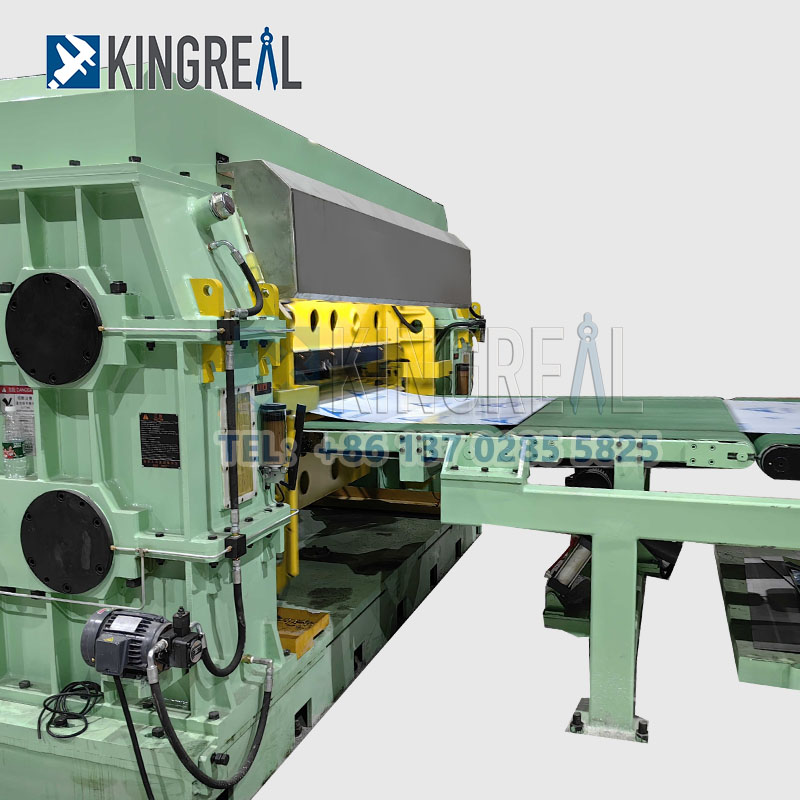

고속 절단기

길이 라인 전단 모드로 완전 자동 절단: 유압식 상하 전단, 피더 직접 신호 자동 전단 포함
간격 조정 디자인 절단 재료, 열처리를 사용하면 2mm 강판을 안전하게 절단할 수 있습니다.

공압식 스태커 장치

공압식 플레이트 스태킹, PLC 제어 리프팅. n 3개의 0.75kw 모터가 드래그되어 너비와 길이를 조정합니다.
금속판의 마찰을 방지하기 위해 고압 팬과 일치하는 바람 장치 트럼펫이 장착되어 있습니다.

유압 시스템

각 유압 구성품이 사용되었는지 확인하십시오. 유압 시스템의 작동 압력은 6.3-16Mpa입니다.

길이 라인에 대한 완전 자동 절단의 장점

길이 전단 기계 절단의 특징
- 전자동 생산
- 높은 수준의 자동화;
-간단하고 안정적인 작동;
-고정 길이의 높은 정확도;
-시트재의 평탄도가 높다
-깔끔한 스태킹.

길이 기계 절단 기준 날짜

자주하는 질문

당신은 제조업체입니까?

KINGREAL Machinery는 전문 제조업체 및 공급 업체입니다.
우리는 고속 코일 슬리팅 라인, 구리 슬리팅 머신, 200m/min 코일 슬리팅 머신, 단순 슬리팅 머신, 길이 라인 절단 기계, 길이 기계 절단을 위한 플라이 전단, 코일을 포함하는 코일 처리 및 공작 기계 제작 분야의 전체 솔루션을 제공합니다. CTL 기계.
우리는 전문 팀과 풍부한 프로젝트 경험을 보유하고 있으며 최고의 서비스를 제공할 수 있습니다. 저희에게 연락을 환영합니다.

회사를 방문하는 방법은 무엇입니까?

저희 공장은 광동성 불산시에 위치하고 있습니다. 그래서 우리 도시에는 두 가지 길이 있습니다.
하나는 비행기를 타고 포산이나 광저우 공항으로 직행하는 것입니다. 또 다른 방법은 기차를 타고 포산역이나 광저우역까지 직행하는 방법입니다.
역이나 공항에서 픽업해드립니다.

주문하는 방법?

기계를 설치하는 방법?

고객이 기계 설치 문제를 해결할 수 있도록 KINGREAL은 온라인 및 로컬 설치 서비스를 무료로 제공합니다!
