제품 설명

코일 슬리팅 머신

금속 가공 분야에서는 원자재 가공의 적용이 매우 중요하며 코일 슬리팅 머신은 주요 금속 코일 가공 공정에서 가장 인기 있는 생산 라인 중 하나가 됩니다. Coil Slitting Line은 다양한 두께, 무게, 크기의 금속코일을 다양한 폭의 스트립으로 절단하여 슬리팅 생산 및 공급과정을 거쳐 최종적으로 인장권선을 통해 다양한 산업분야에 적용할 수 있는 슬릿코일을 생산할 수 있습니다.

Coil Slitting Line은 공정의 정확성을 보장하기 위해 각 구성 요소의 제조, 조립 및 테스트에 대한 엄격한 표준을 가지고 있습니다. KINGREAL STEEL SLITTER는 다양한 원자재, 다양한 두께 및 다양한 처리 요구 사항에 대해 다양한 솔루션을 설계합니다. 코일 슬리팅 머신의 가장 일반적인 유형은 헤비 게이지 코일 슬리팅 머신, 미디엄 게이지 코일 슬리팅 머신 및 라이트 게이지 코일 슬리팅 머신으로 분류될 수 있습니다.

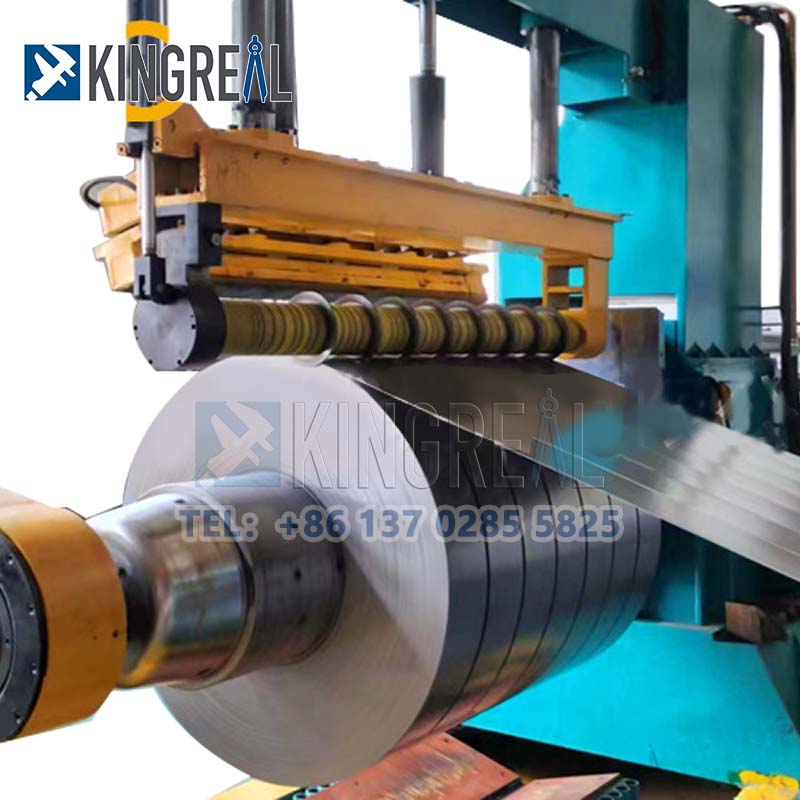

1600MM 코일 슬리팅 머신

1600MM 코일 슬리팅 머신은 코일 슬리팅 라인의 가장 일반적이고 인기 있는 모델 중 하나이며, 아연 도금 강철 및 알루미늄 코일 등을 포함하여 폭이 800-1600MM이고 두께가 0.3-4MM인 금속 코일을 처리하는 데 사용됩니다. 1600MM 코일 슬리팅 코일 슬리팅 머신은 여러 생산 단계에서 디코일러, 교정기, 클램핑, 슬리팅 및 마지막으로 원재료 되감기를 통해 금속 코일의 정밀 슬리팅을 실현합니다.

1600MM 코일 슬리팅 머신의 경우 KINGREAL STEEL SLITTER는 고객의 생산 요구 사항을 충족하기 위해 지속적으로 디자인을 업그레이드하고 있습니다. 가장 주목할만한 혁신 중 하나는 툴 체인저의 속도를 향상시키고 코일 슬리팅 라인을 통해 다양한 폭과 크기의 코일을 처리할 수 있는 듀얼 슬리터 헤드입니다. 이를 통해 생산성이 효과적으로 향상되고 고객이 시장에서 경쟁력을 확보할 수 있습니다.

대규모 가공 공장이든 미세 가공 요구 사항이든 KINGREAL STEEL SLITTER는 고객의 실제 생산 요구 사항 및 용도에 따라 올바른 코일 슬리팅 라인 생산 솔루션을 제공합니다.

기술 사양

원료	CR/HR/SS
코일 두께	0.3-3MM
코일 폭	800-1600MM
코일 무게	20T
슬리팅 속도	0~200m/분
속도를 통해 스트립	0~15m/분
힘	380V/50Hz/3상

코일 슬리팅 라인 부품

아니요.	이름	수량
1	원료 보관 테이블	1개 단위
2	먹이주기용 카트(안전가드 포함)	1개 단위
3	전면 보조 지지대 및 풀림 장치	1개 단위
4	핀치머신 + 레벨러 + 전단기	1세트
5	1# 루퍼	1개 단위
6	측면 안내 장치	1개 단위
7	디스크 슬리팅 머신 (트윈 슬리터/싱글 슬리터)	1세트
8	폐기물 스크랩 수집기 + 스크랩 컨베이어	1개 단위
9	2# 루퍼	1개 단위
10	긴장 역	1개 단위
11	리코일러(분리기 포함)	1개 단위
12	백 어시스트 지원	1개 단위
13	트롤리를 내리다	1세트
14	유압 시스템	1개 단위

작업 과정:

트롤리 로딩 코일 - 디코일러의 유압식 수직 센터링 - 유압식 디코일러 - 핀치 및 레버 - 플레이트 헤드 가위 - 루프 브리지 - 슬리팅 머신 - 텐션 스테이션 - 분리 - 되감기 기계

1600MM 코일 슬리팅 머신에 대한 장점

1. 정밀 슬리팅, 블레이드 품질 보증

금속 슬리팅 머신 생산 라인의 주요 가공 단계는 시트 슬리팅으로, 이는 날카로운 원형 나이프 블록 세트에 의해 빠르고 정확하게 수행됩니다. 동시에 파티션 조합을 전환하여 절단된 제품의 너비를 유연하게 변경할 수 있습니다. 나이프 샤프트의 조정은 하부 샤프트 고정을 채택하고 나이프 샤프트 간격의 웜 기어 웜 동기화 조정을 위한 상부 샤프트 조정은 상부 샤프트와 하부 샤프트 사이의 간격을 정확하게 제어할 수 있습니다. 상부 및 하부 커터 샤프트는 너트로 축 방향으로 고정되고, 상부 및 하부 커터 샤프트는 샤프트 끝 부분에 공구 보호 장치가 장착되어 있습니다. 주요 기계는 블레이드 교체에 편리한 전동 개폐 시트 프레임 (모터 구동)을 채택합니다.

2. 다양한 옵션 구성, 유연한 배열

KINGREAL STEEL SLITTER 코일 슬리팅 머신은 다양한 옵션 구성으로 공급될 수 있으며 생산 요구 사항을 충족하는 경우 각 부품에 대해 광범위한 옵션을 제공합니다. 예를 들어 코일링 기계의 경우 KINGREAL은 로딩 트롤리 및 지지 암과 같은 옵션을 제공하여 고객의 코일링 프로세스를 지원할 수 있습니다. 슬리터 나이프 홀더는 다양한 슬릿팅 출력 요구 사항에 따라 단일 또는 이중 나이프 홀더 중에서 선택할 수 있습니다.

3. 사용하기 쉬움

KINGREAL STEEL SLITTER 코일 슬리팅 머신에는 고객이 간단한 슬리팅 작업을 수행할 수 있도록 PLC 제어판과 모니터링 시스템이 장착되어 있습니다. 따라서 당사의 금속 슬리팅 라인을 사용하는 것은 매우 쉽습니다.

작업자는 강철 슬리팅 라인을 쉽게 완벽하게 제어할 수 있습니다. 또한, 코일 슬리팅 라인에 옵션인 두 번째 블레이드 플랫폼을 사용하면 코일 슬리팅 라인의 절단 폭을 더 빠르게 변경할 수 있습니다.
