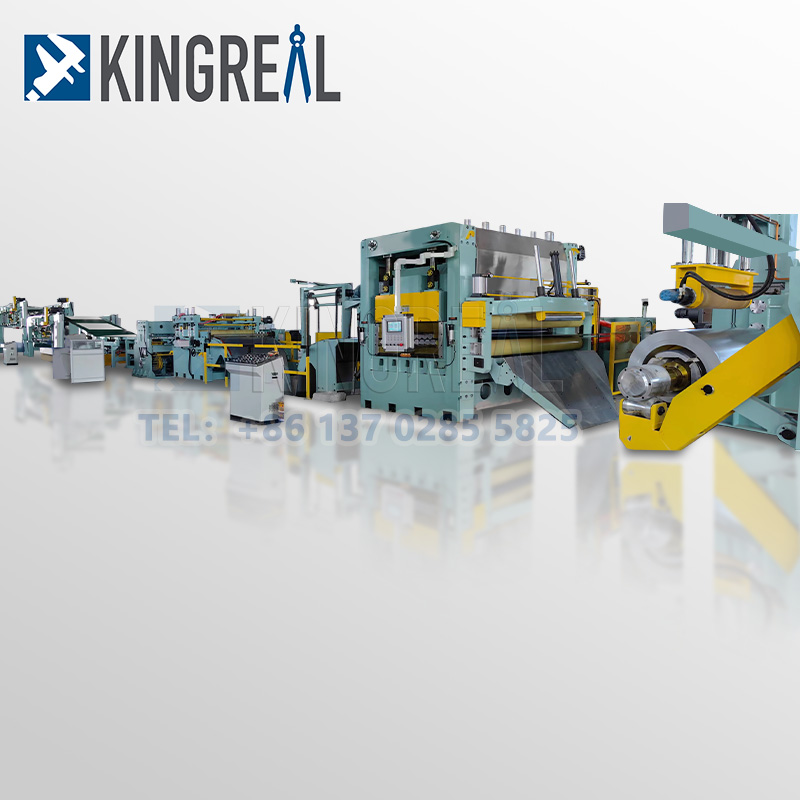

0.3-2 길이 선에 맞춰진 1600MM 강철

0.3-2 1600MM 강철 절단 길이 라인은 KINGREAL MACHINERY에서 공급할 수 있으며, 이는 다양한 재료 코일을 특정 너비 시트 플레이트로 절단하는 데 사용됩니다. KINGREAL은 전문적인 프로그램 설계, 최신 견적 및 전문적인 애프터 서비스 팀 서비스를 제공할 수 있습니다. 저희에게 연락을 환영합니다!

문의 보내기    PDF 다운로드

제품 설명

~에에 관한 것입니다0.3-2 1600MM 강철 절단 길이 라인



 기계 설명:

킹리얼 스틸CL에게영어 라인 다양한 재료(예: 강철, 금속, 스테인리스 및 알루미늄)에 적합합니다.두께 0.3-2mm, 그리고폭은 1600mm에 도달할 수 있습니다.고객을 위해 절단 부분을 가공하는 시트 플레이트특별한 필요가 있습니다.


길이 라인의 장비 구성에 대한 절단은 유연합니다. KINGREAL은 귀하의 요구 사항에 특별히 맞춰진 제조 기계를 만들 수 있습니다. 특정 요구 사항을 충족하기 위해 KINGREAL은 사용자가 절단할 코일의 길이와 수를 조정할 수 있는 터치 스크린을 만들었습니다. 자동 고정 길이 라인은 서보 모터를 사용하여 길이를 측정하여 생산된 제품의 정확성을 보장합니다.

stainless steel cut to length machine

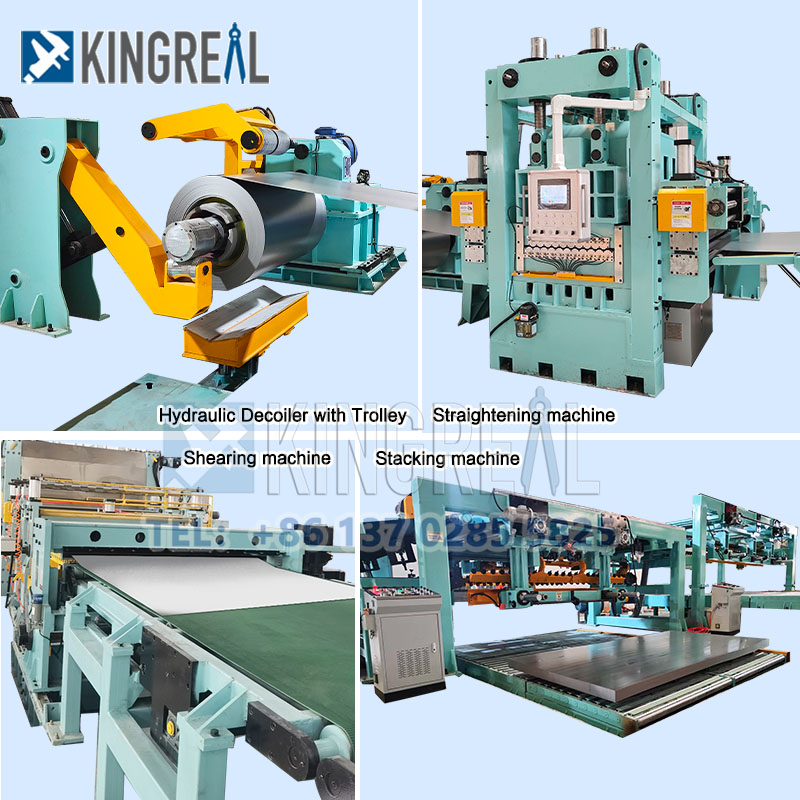

주요 구성 요소(0.3-2)×1600MMS티엘CL에게영어 라인

아니요

구성요소 이름

숫자

1

코일 로딩 카

1개 단위

2

유압식 데코일러

1개 단위

3

고리

2개 단위

4

사이드 가이드 장치

1개 단위

5

직선기 기계

2개 단위

6

고정밀 전단 기계

1개 단위

7

운송T할 수 있는

1개 단위

8

영적인S압정

1개 단위

9

유압 제어 시스템

1 세트

(부품 목록은 참고용이므로 고객의 요구에 따라 맞춤 제작해야 합니다.)


기술 사양:



기계 이름

S티엘c나에게영어l이네

코일 재질

강판다른 사람은 공급일 수 있습니다

최대 코일 두께

3mm

최대 코일 무게

1600mm

최대 코일 높이

20톤

코일 ID

508mm,610mm,760mm

코일 외경

2000mm

최대 절단 길이

24분

절단 속도

60m/분

컷 공차

±0.01mm

전기 제어 시스템

PLC 자동 제어

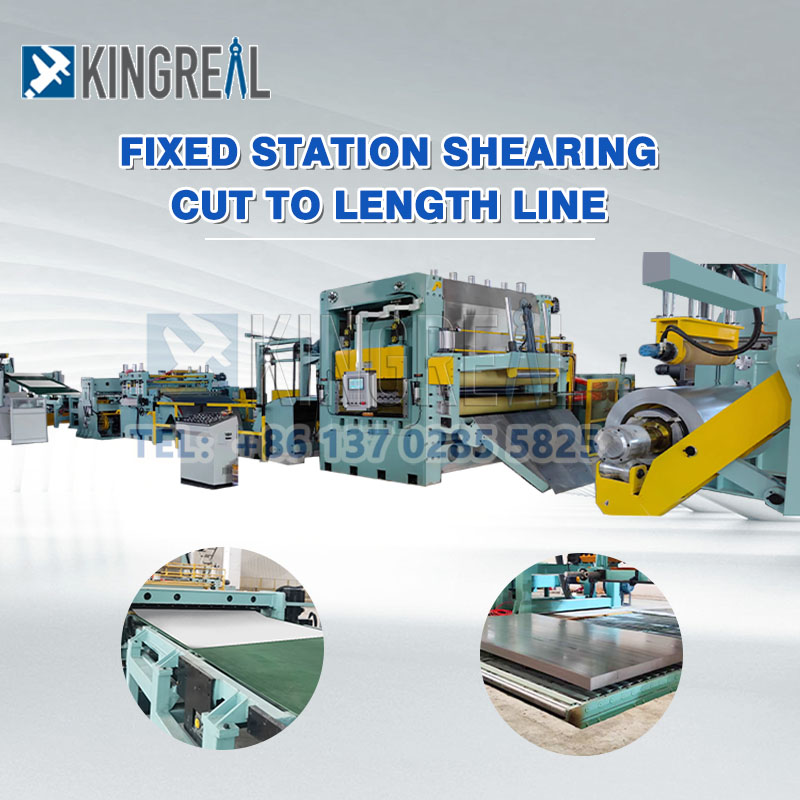

이 절단 길이 선의 작업 과정:


steel cut to length line


코일 로딩 카 - 유압 데코일러 - 공급 가이드 플레이트 피팅 - 핀칭 머신 - 루프 - 고속 전단 - 스택

생산 라인 특징:

구성요소 이름

설명

사양

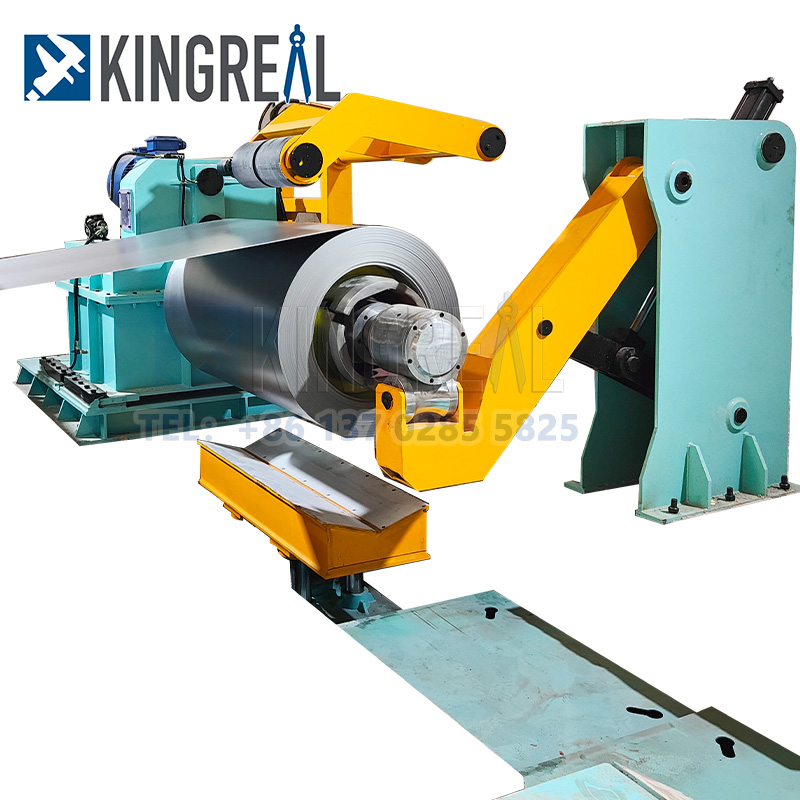

유압식 데코일러

로딩 섹션은 전단을 위해 판금을 전단 기계에 공급하는 데 사용됩니다.

일반적으로 자동 로딩을 실현할 수 있는 유압 로딩 메커니즘을 채택하고 센서를 통해 로딩 속도와 위치를 제어하여 금속 시트가 전단 영역에 정확하게 들어갈 수 있도록 합니다.

1. 전력 : 7.5KW



2. 감속기: X95 2단 사이클로이드 핀휠 감속기

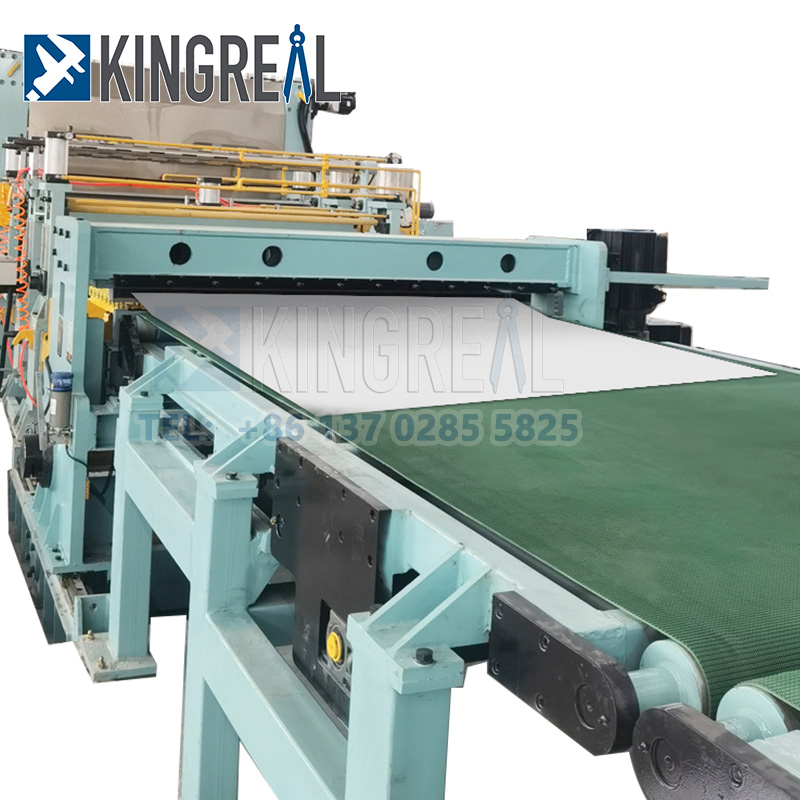

플라이 깎는 기계

절삭 공구는 중금속 전단 라인 기계의 핵심 구성 요소이며 일반적으로 상부 칼과 하부 칼로 구성됩니다. 칼은 높은 경도와 내마모성을 갖춘 고품질 합금강으로 만들어졌습니다.



금속판의 두께에 따라 상부 칼과 하부 칼 사이의 간격을 조정하여 전단 효과와 절단 품질을 보장할 수 있습니다.

위의 표를 참고하시면 됩니다



12x2500 유압 전단 22KW

유압 시스템

중금속 절단 라인 기계에는 PLC 컨트롤러, 터치 스크린 운영자 인터페이스 및 센서를 포함한 고급 전기 제어 시스템이 장착되어 있습니다.



제어 시스템을 통해 기계의 자동 작동 및 모니터링을 실현할 수 있으며 전단 매개 변수를 조정하여 전단 공정의 안정성과 안전성을 보장할 수 있습니다.

1.  흐름: L=40L/분

2. 압력: P=12Mpa

삼. 힘: 7.5KW

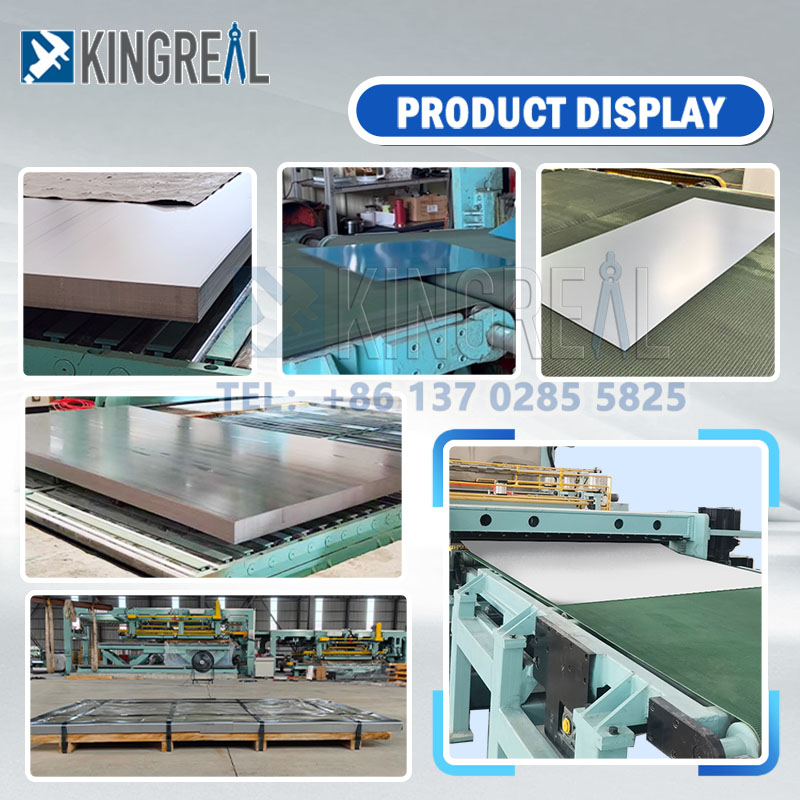

최종 제품 디스플레이

steel cut to length machine

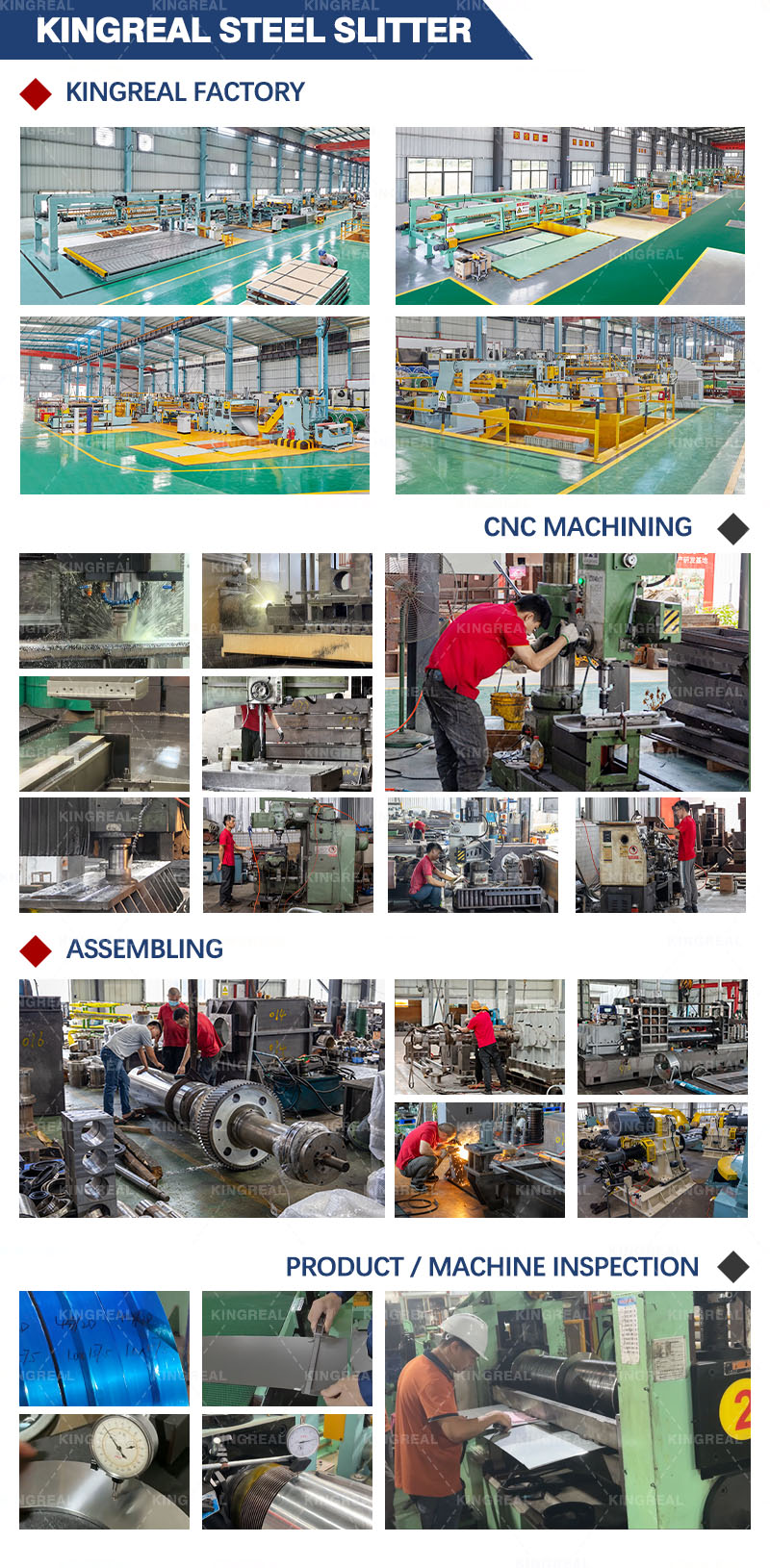

우리 공장



KINGREAL은 프레임 주조 공장, CNC 제어 공장, 부품 가공 공장 및 조립 공장을 포함하는 자체 생산 공장을 보유하고 있습니다. 기계의 생산 품질을 보장하기 위해 전체 라인이 공장에서 테스트되고 조정됩니다. KINGREAL은 모든 고객이 우리 공장을 방문하는 것을 환영합니다.

관련 프로젝트

2023 KINGREAL은 다양한 유형의 운송을 성공적으로 수행했습니다.코일 슬리팅 머신사우디아라비아, 러시아, 인도, 터키 등의 국가에 CTL 라인 장비를 공급하고 있습니다.여기를 클릭하면 프로젝트에 대해 자세히 알아볼 수 있습니다.
