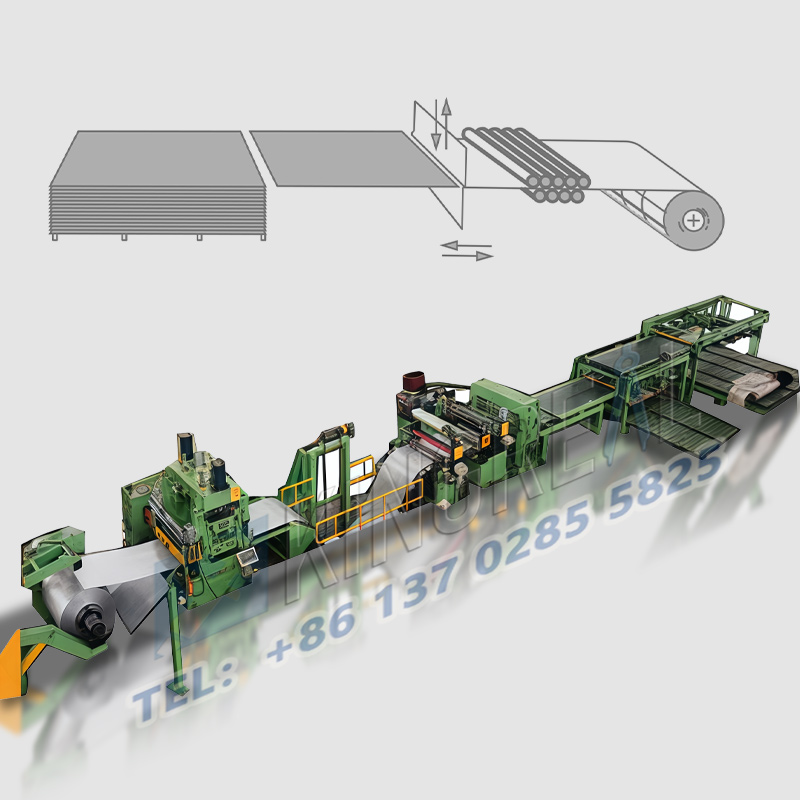

현대 금속가공산업에서는루핑 컷 투 길이 라인속도 동기화, 장력 제어 및 처리 장치 간의 재료 버퍼링과 관련된 문제를 효과적으로 해결합니다. 루핑 컷 투 길이 라인의 핵심 구성은 수직 리프팅 루퍼 테이블과 지하 루핑 피트를 특징으로 합니다. 전이점에 고무바퀴형 전이구조를 적용하여 금속판 표면과 경질 부품 사이의 직접적인 마찰을 방지함으로써 긁힘, 압흔 등의 품질 불량을 완전히 제거합니다. 이 시스템에는 피트 내 처짐 위치와 강철 스트립의 누적 길이를 실시간으로 모니터링하는 3쌍의 고정밀 광전 센서가 장착되어 있습니다. 전용 제어 시스템과 함께 작동하는 이 센서는 레벨러의 작동 속도를 지능적으로 조정하고 피트 내 자재 재고를 정밀하게 관리하여 공급과 수요 간의 지속적인 균형을 보장하고 라인 전체에서 안정적인 운영을 유지합니다. 이 기사에서는 루핑 컷 투 길이 라인에 대한 자세한 소개를 제공합니다.

길이에 맞게 잘라낸 라인을 루핑하는 특정 기능

1. 재료 버퍼링 및 축적

그만큼길이 라인에 맞게 반복 절단루프 피트의 저장 용량을 활용하여 업스트림 장치와 다운스트림 장치 간의 작동 리듬 불일치를 해결합니다. 전단기가 절단되는 짧은 일시 정지 동안에는 상류의 풀림 및 레벨링 장치를 멈출 필요가 없습니다. 지속적으로 공급되는 강철 스트립은 자연스럽게 구덩이 안으로 처져 완충 구역을 만듭니다. 절단 공정이 완료되면 다운스트림 피드 롤이 빠르게 활성화되어 피트에서 축적된 재료를 일정한 속도로 끌어와 전체 라인에 걸쳐 동기화된 작업을 신속하게 복원합니다.

2. 스트립 장력 안정화

루핑 메커니즘 없이 길이 라인에 맞게 절단된 표준 금속에서는 라인이 절단을 위해 멈추는 순간 재료 장력이 갑자기 변동합니다. 이는 종종 업스트림과 다운스트림 장치 사이에 당기는 힘을 발생시켜 인장 변형, 표면 주름, 스트립 정렬 불량 및 물결 모양 가장자리와 같은 품질 문제로 이어지며, 이 모두는 완제품의 평탄도를 심각하게 손상시킵니다.

이에 비해 루핑 컷 투 길이 라인은 루프 영역 내에서 자유롭게 처지는 재료 섹션을 활용하여 상류 및 하류 장치 간의 인장 간섭을 완전히 격리하여 각 섹션의 장력 및 속도를 독립적으로 제어할 수 있습니다. 상류 언코일링 및 레벨링 장치는 코일 재료의 부드럽고 평평한 운송을 보장하기 위해 일정하고 약간의 장력 하에서 작동합니다. 한편, 하류의 절단된 길이 공급 장치는 상류 조건의 영향을 받지 않고 독립적으로 조절된 속도로 작동하여 두 섹션 사이의 당김이나 간섭을 방지합니다. 이 안정적인 장력 제어 시스템은 루핑 컷팅을 통해 생산된 시트가 평평하고 균일한 표면을 가지도록 보장하여 변형 결함을 근본적으로 제거하고 완제품이 외관 및 기계적 특성 모두에 대한 표준을 충족하도록 보장합니다.

3. 생산 효율성의 대폭적인 증가

루프형 길이 절단 라인은 업스트림 섹션에서 고속 연속 풀림 및 레벨링을 지원하는 반면, 다운스트림 컷 길이 장치는 필요에 따라 간헐적으로 시작 및 정지하여 비생산적인 유휴 시간을 대폭 줄입니다.

길이 라인에 대한 루프 절단의 속도 이점은 두꺼운 판, 넓은 코일 및 대량 생산 라인과 관련된 응용 분야에서 특히 두드러집니다. 처리 품질을 저하시키지 않으면서 작업 속도를 최대화하여 단위 시간당 출력을 크게 높입니다. 이는 시트당 에너지 소비와 인건비를 효과적으로 낮추어 산업 규모의 배치 생산에 이상적입니다.

4. 정확한 길이 절단 정확도

광전 센서가 장착되어 있으며,루핑 컷 투 길이 라인루프 피트에 있는 강철 스트립의 자재 수준을 실시간으로 모니터링하여 지능형 폐쇄 루프 제어 시스템을 만듭니다. 피트의 자재 레벨이 너무 높아지면 시스템은 자재 축적을 방지하기 위해 업스트림 레벨링 및 공급 장치의 속도를 자동으로 늦춥니다. 반대로 레벨이 너무 낮아지면 자동으로 속도를 높여 공급품을 보충하여 충분한 재료 비축을 보장합니다.

이러한 안정적인 재료 공급은 다운스트림 절단 길이 서보 시스템의 정밀 작동을 위한 견고한 기반을 제공합니다. 일관되지 않은 공급으로 인해 시트 길이가 고르지 않거나 공차 편차가 발생하는 등 기존 장비에 흔히 발생하는 문제를 완전히 해결하여 길이에 따른 절단 정확도와 전반적인 재료 수율에 대한 합격률을 크게 향상시킵니다.

5. 폐기물 및 마모 감소

길이 라인에 맞춰 반복되는 절단 방식은 기계의 빈번한 시작 및 정지와 관련된 충격 부하를 방지합니다. 이는 기어 감속기, 커플링, 디코일러 확장 맨드릴과 같은 핵심 드라이브 구성 요소를 효과적으로 보호하여 장비 고장 빈도와 유지 관리 비용을 줄이는 동시에 장비의 서비스 수명을 연장합니다.

또한 루핑 컷 투 길이 라인은 소재 늘어남, 표면 긁힘, 급격한 장력 변동으로 인한 심한 주름 등의 문제를 완전히 제거합니다. 특히 두꺼운 판재, 고장력강 등의 고속 가공에 유리하며, 과도한 인장력으로 인한 롤 마모 및 소재 스크랩을 효과적으로 줄여 소재 손실을 최소화하고 경제성을 향상시킵니다.

6. 복잡한 가공 조건에 대한 적응성

얇은 시트에 대한 간단하고 짧은 가공 라인은 루핑 구조를 필요로 하지 않을 수 있습니다. 얇은 시트는 강성이 낮고 버퍼링을 위한 약간의 늘어짐을 쉽게 수용할 수 있기 때문입니다. 길이 라인에 대한 루핑 절단은 두꺼운 플레이트, 넓은 코일 및 고강도 강철과 관련된 복잡한 시나리오에서 뚜렷한 이점을 제공합니다. 두꺼운 강판은 견고성이 뛰어나고 변형에 강합니다. 고유한 재료 스트레칭을 통해 속도 차이를 보상할 수는 없습니다. 대신, 필요한 이동 여유분을 제공하고 후판 전단의 특정 작업 요구 사항을 충족하기 위해 길이에 맞게 절단하는 루핑 라인의 루프 피트의 물리적 재료 버퍼링 기능에 의존합니다. 탁월한 적응성 덕분에 루핑 컷 투 길이 라인은 철 구조물, 가전 부품, 자동차 판금 및 정밀 하드웨어를 포함한 다양한 중급 및 고급 금속 가공 분야에 널리 사용됩니다.

해당 제품의 사양, 맞춤형 솔루션, 장비 세부사항에 대해 더 자세히 알고 싶으시다면루핑 컷 투 길이 라인, 언제든지 KINGREAL STEEL SLITTER에 문의해 주세요!
