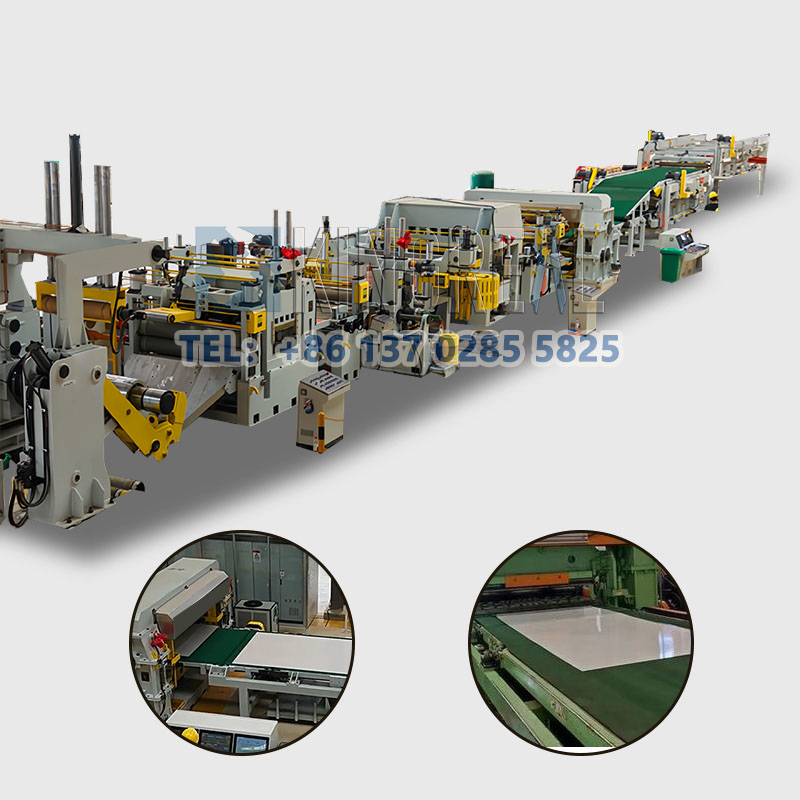

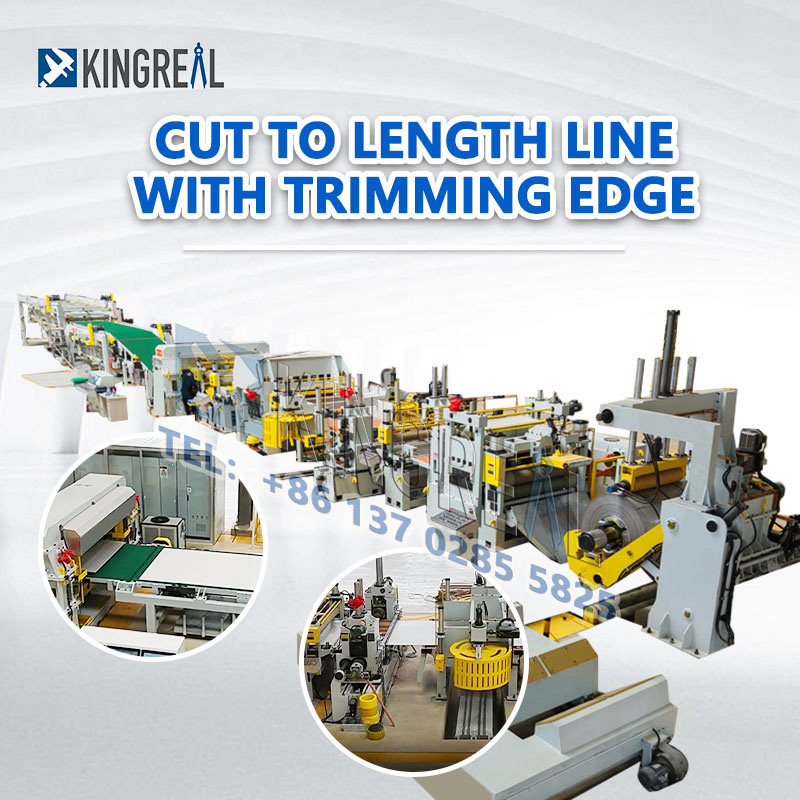

KINGREAL STEEL SLITTER는 코일 가공 장비 제조 분야에 종사하며 고객에게 설계, 생산 및 판매 분야의 다양한 서비스를 제공합니다. 가장 독특한 제품은 코일 슬리팅 머신(Coil Slitting Machine)과 컷 투 길이 라인(Cut To Length Line)입니다. 이 기계는 금속 시트를 다양한 크기와 모양으로 슬리팅, 전단 또는 펀칭하는 데 널리 사용됩니다. 길이 라인으로 절단된 판금은 KINGREAL STEEL SLITTER 기능 중 하나이며 코일을 지정된 너비 시트로 처리하는 데 사용되는 코일 처리 장비 중 하나입니다.
KINGREAL STEEL SLITTER 길이에 맞게 절단된 판금은 금속 코일의 풀기, 레벨링, 공급, 길이 절단, 트리밍 및 스태킹에 사용되며 적용 가능한 재료에는 알루미늄 코일, 스테인레스 강, 냉간 압연 강, 열간 압연 강, PPGI, 구리 스트립 및 기타 재료가 포함되어 길이 기계에 맞게 절단된 판금의 대각선 정확도가 ≤0.50 mm이고 최대 속도는 다음과 같습니다.80M/분만큼 높은.
코일의 다양한 두께, 재료 및 전단 폭은 길이선에 맞게 절단된 금속 시트의 설계에 직접적인 영향을 미칩니다. 코일의 일반적인 두께는 0.3-3MM이고 일반적인 전단 길이는 1200-1600MM이며 이는 대부분 고객의 생산 요구 사항 중 하나입니다. 동시에 KINGREAL STEEL SLITTER는 고객의 지정된 생산 요구 사항에 따라 디자인을 맞춤 설정할 수도 있습니다.헤비 게이지 컷을 길이 라인으로또는길이 라인에 맞게 절단된 컴팩트 코일.
KINGREAL STEEL SLITTER는 20년 이상의 제조 및 판매 경험을 바탕으로 다음과 같은 국가에 절단 길이 라인을 성공적으로 판매해 왔습니다.사우디아라비아, 인도, 러시아, 최적의 솔루션과 애프터서비스를 제공할 수 있습니다.

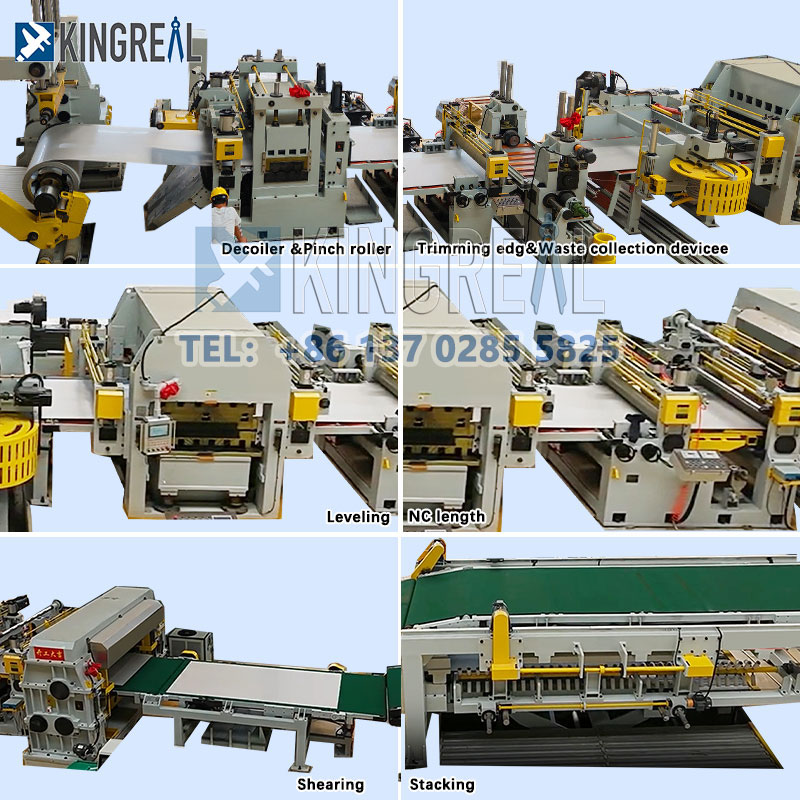

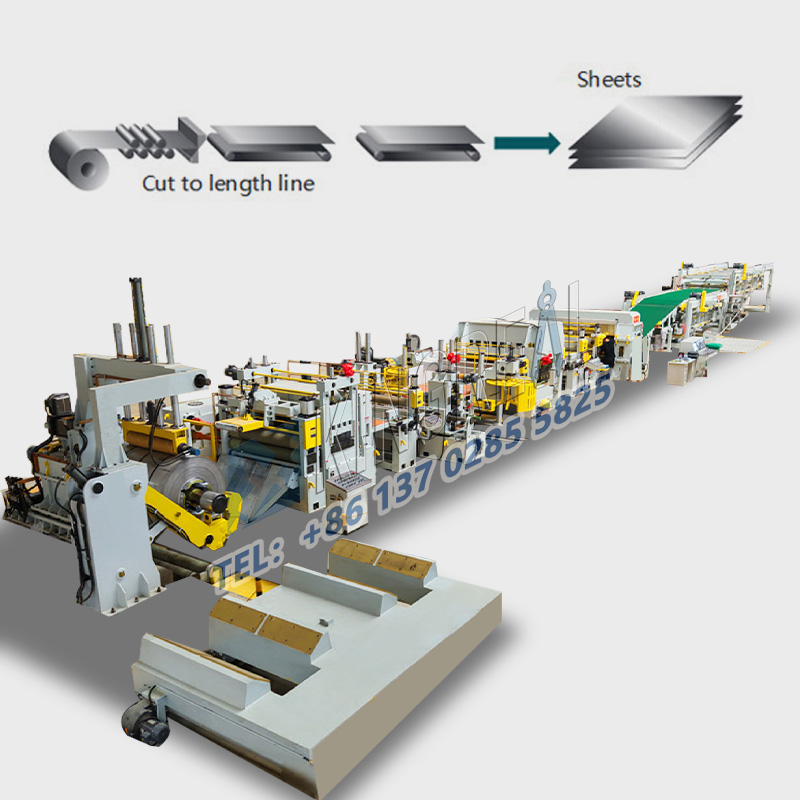

코일 트롤리 → 데코일러 → 핀치 피드 롤러 공급 → 고정밀 레벨링 장치 → 고정 길이 절단 → 언로딩 테이블 / 자동 스태킹 테이블
|
코일의 재질 |
크롬 강철, 아연 도금 철 시트, 아연 도금 알루미늄 시트
|
|
코일두께 |
0.12-20mm
|
|
코일 폭 |
≤1300mm
|
|
코일 ID |
Φ508mm
|
|
코일 OD |
Φ1600mm
|
|
최대코일무게 |
10,000kg |
|
먹이는 정밀도 |
길이 1000±0.3mm, 대각선 1000±0.5mm |
|
길이 라인 속도로 절단 |
조정가능한 0-80m/min |
|
공압사양 |
5kg/cm² |
|
스태커 크기 |
최소 너비 500mm, 최대 너비 1300mm ;최소 길이 1200mm, 최대 |
|
다른 크기 |
길이: 5000mm; 높이: 20-400mm
|
|
공급 및 전단 속도 |
1m≤30m/min 또는 제품 길이에 따라 다름
|
|
기계 방향 |
왼쪽에서 오른쪽으로(확인 예정) |
|
총 설치 전력 |
약 35KW
|
- 코일 트롤리 자동차
- 유압식 데코일러
- 입장 안내
- 4/6 하이 레벨링 머신
- 링 브리지
- 사이드 가이드 풀리
- CNC 서보 공급 교정기
- 측정 시스템
- 전단기
- 컨베이어 테이블
- 공압 하역 장치
- 유압 리프팅 테이블
- 자동차 언스태킹
- 유압 시스템
- 공압 시스템
- 전기 시스템 PLC 제어
기능: 재료를 수평으로 맞추고 고정 길이로 공급하는 데 사용됩니다.
주요 구조 : 레벨링 롤러, 전기 부품, 배압 롤러 어셈블리, 공급 및 배출 지원 시트 어셈블리.
레벨링 롤러: Gcr15 열처리강을 담금질 및 템퍼링한 후 고주파 처리합니다. 2회 전기도금과 원통연삭을 거쳐 표면이 광택이 나고 흔적이 없으며 경도는 HRC62도 이상에 이릅니다. 레벨링 샤프트의 직경은 ø100mm입니다. 레벨링 롤러를 들어 올리려면 웜 기어를 수동으로 조정하십시오.
기능: 고정된 길이의 재료를 절단하는 데 사용됩니다.
주요 구조 : 메인 프레임, 블레이드, 공압 클러치, 전기 부품 등
메인 프레임: 전체 프레임은 고품질 탄소 구조강으로 용접되었으며 용접 후 어닐링되었습니다.
블레이드: 블레이드는 Cr12 재질로 만들어졌으며 열처리 경도는 HRC62도에 도달하며 4면 절단 모서리를 교체할 수 있습니다.
공압 클러치 구조: 기존 기계식 제동 방식을 변경하고 소음이 적으며 수명이 길고 정확합니다.
기능: 자재 운송에 사용됩니다.
주요 구조: 프레임, 유압 시스템, 배출 롤링 플랫폼 등
프레임 : 탄소강으로 용접되어 안정적이고 견고합니다. 가위형 디자인으로 실린더가 늘어나고 들어 올려집니다.
배출을 위한 상승 플랫폼: 오일 모터는 변속기 스프로킷을 구동하여 드럼을 회전시켜 물질 배출을 전달합니다.
길이 기계에 맞게 판금 절단 속도 : 고객 요구 사항에 따라 KINGREAL STEEL SLITTER는 길이 기계에 맞게 절단되는 판금의 다양한 속도 수준과 일치하는 길이 라인 제조 솔루션에 맞게 판금 절단을 제공합니다. 예를 들어, KINGREAL STEEL SLITTER는 다양한 코일 절단기 설계, 스태킹 및 전단 시스템을 제공합니다. KINGREAL STEEL SLITTER 일반 판금 절단 길이 라인 생산 속도는 80m/min 및 50m/min입니다.
길이에 맞게 절단된 판금 전단 방법: KINGREAL STEEL SLITTER는 다음을 포함하여 길이 선에 맞게 절단된 판금에 대한 다양한 전단 시스템을 설계할 수 있습니다.플라이 셔링은 길이 라인으로 절단됩니다., 회전 전단길이선에 맞게 자르기, 스윙 전단길이선에 맞게 자르기, 그리고고정 전단길이선에 맞게 자르기.
길이에 맞게 절단된 판금 재료 두께: KINGREAL STEEL SLITTER는 고객 생산 요구에 따라 길이 라인에 맞게 판금 절단을 맞춤화할 수 있습니다. KINGREAL 강철 슬리터길이 라인에 맞게 절단된 라이트 게이지0.2-3mm의 코일 처리 가능, KINGREAL STEEL SLITTER길이 라인에 맞게 중간 게이지 절단0.3-6mm 및 KINGREAL STEEL SLITTER길이 라인에 맞게 자른 헤비 게이지6-25mm에서.
길이에 맞게 절단된 판금 가격: KINGREAL STEEL SLITTER는 가격에 따라 다양한 판금 절단 길이 라인 매개변수 및 성능에 대한 구성 요소를 설계할 수 있습니다. 예를 들어, 루프 또는 피트 전단 장치를 KINGREAL STEEL SLITTER 판금 길이에 맞게 절단하는 기계에 추가할 수 있습니다. 길이 라인에 맞게 절단된 판금에는 2개의 레벨러, 2개의 스태킹 테이블 등이 장착될 수 있습니다. 컴팩트하고 경제적인 판금 절단 길이 기계 솔루션도 고객을 위해 맞춤화될 수 있습니다.
KINGREAL STEEL SLITTER는 모든 생산 단계가 표준 및 요구 사항을 충족하도록 엄격한 품질 관리 프로세스를 확립했습니다. 여기에는 원자재 조달, 생산 공정, 조립, 테스트 등이 포함됩니다. 길이에 맞게 절단된 판금 기계의 모든 부분이 품질 표준을 충족하는지 확인하기 위한 것입니다.
KINGREAL STEEL SLITTER 판금은 길이 라인으로 절단되었으며 국제 CE 인증 인증도 통과했습니다.
스테인레스 스틸 절단 기계는 금속 가공 산업에서 없어서는 안될 생산 장비입니다. 주로 금속코일을 수평으로 절단하여 필요한 폭이나 길이로 절단하는데 사용됩니다.
회전 전단 절단 기계는 주로 구리, 스테인레스 스틸, 알루미늄 및 철과 같은 금속 코일의 정밀 레벨링 및 정확한 절단에 사용됩니다. 길이 라인에 대한 회전 전단 절단의 고유한 장점은 기계를 멈추지 않고 절단할 수 있다는 것입니다. 절단을 위해 길이 기계에 대한 회전 전단 절단을 중지함으로써 발생하는 작은 움푹 들어간 부분을 피합니다.
길이 라인으로 절단되는 플라이 전단은 KINGREAL STEEL SLITTER 기능을 갖춘 기계입니다. 길이 라인에 대한 고정밀 및 고속 절단 기술 측면에서 KINGREAL STEEL SLITTER는 얇은 판, 회전 전단기, 플라잉 전단 플라이 전단 절단 길이 기계뿐만 아니라 중작업 및 길이 라인 절단에도 능숙합니다.
