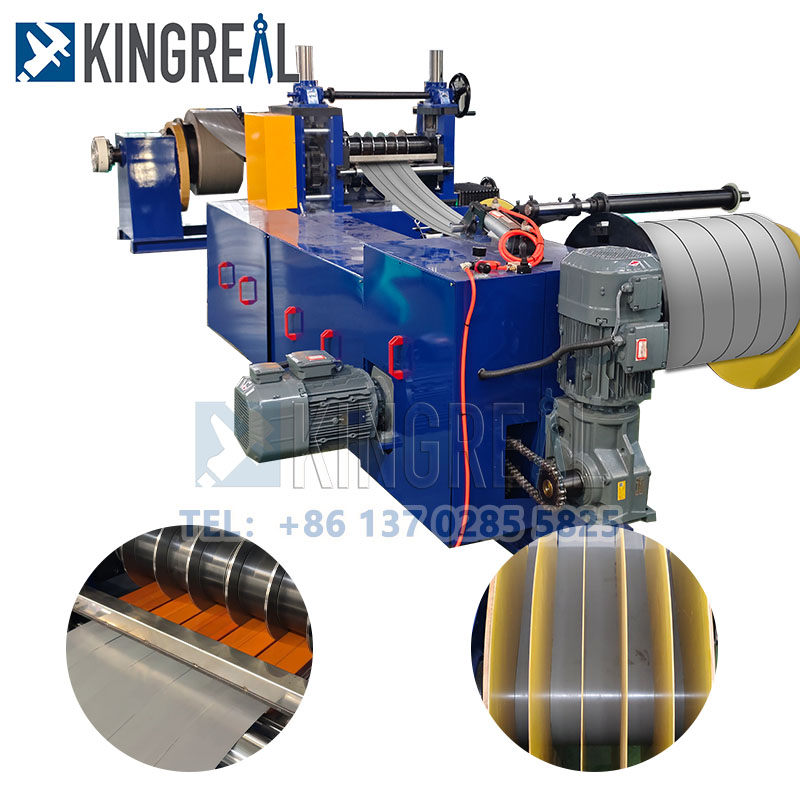

Kingreal Steel Slitter가 제공합니다간단한 코일 슬릿팅 기계예산이 낮은 고객에게. 이 간단한 코일 슬릿 라인은 주로 넓은 코일을 고객의 요구에 맞게 조정 된 좁은 스트립으로 슬리트 한 다음 생산 라인으로 되 돌리는 데 사용됩니다.
이 간단한 코일 슬릿 머신은 정밀도 및 코일 너비 요구 사항이 낮은 고객의 요구를 충족하도록 설계되었습니다. Kingreal Steel Slitter는 또한 간단한 코일 슬릿 라인의 단순화 된 버전을 제공합니다. 이 간단한 코일 슬릿팅 기계는 간단한 코일 슬릿 라인의 요구를 충족시키면서 장비 요구 사항을 최소화합니다.
간단한 코일 슬릿 머신과 표준 금속 슬릿 머신은 콜드 롤 및 열속 탄소강, 실리콘 스틸, 주석판, 스테인레스 스틸 및 코팅 재료 등을 포함한 다양한 금속 재료를 처리하여 정확한 슬릿 및 자동 작동을 제공 할 수 있습니다.

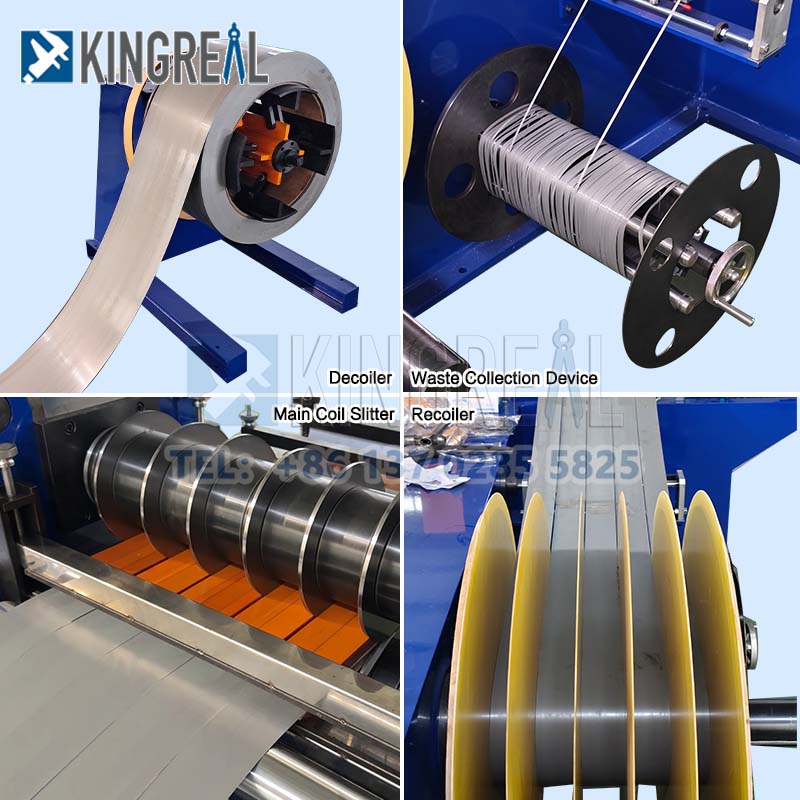

로딩 코일 → 해독 → 꼬집음 → 핀치 → 전단 → 루핑 → 안내 → 슬릿 → 되감기 스크랩 → 루핑 → 장력 → 반동 → 언로드 코일
모델
재료 두께 (mm)
재료 너비 (mm)
스트립 수
속도
코일 무게
주목
모델 1
0.1-1
80-350
8-30
50-100
3
기술 매개 변수 및 장비 구성은 고객 요구에 따라 결정할 수 있습니다.
모델 2
0.2-2
80-350
6-30
50-150
3
모델 3
0.2-2
80-450
6-30
50-150
5
모델 4
0.2-2
80-650
6-30
50-150
7
모델 5
0.2-2
80-800
6-30
50-150
7
모델 6
0.1-1
500-1300
12-30
50-200
7/15
모델 7
0.3-2
500-1600
12-30
50-200
7/15
모델 8
0.3-3
500-1600
8-30
50-180
15
모델 9
0.3-3
900-1800
8-30
50-180
20
모델 10
1-4
900-1600
6-30
50-120
20
모델 11
1-6
900-1600
6-30
30-80
30
모델 12
2-12
900-1600
5-30
20-50
30
에이. 간단한 코일 슬리팅 머신 용 유압 코일 로딩 트롤리
1. 주요 구성 요소 : 용접 강철 구조, 움직이는 휠, 4 개의 가이드 컬럼, 구동 샤프트 등
2. 최대 부하 : 10 톤, 1.1 kW 사이클로이드 바람개비 모터, 여행 속도 6m/분.
3. 유압 드라이브 : 최대 스트로크는 500mm의 최대 스트로크로 코일을 10 톤으로 위아래로 들어 올릴 수 있습니다. 유압 실린더 : FA-φ125 mm (한 세트).
비. 간단한 코일 슬릿 라인을위한 유압 해질기
1) 주요 구성 요소 : 용접 강철 구조, 4 개의 아치형 블레이드, 쐐기 모양의 슬라이딩베이스, 맨드릴, 측면 판, 베어링, 베어링 시트, 공압 디스크 브레이크 등
2) 팽창 및 후퇴 범위 : φ460 mm ~ φ520 mm × 850 mm.
3) 최대 부하 : 10 톤.
4) 유압 구동 : 푸시 풀 유압 실린더에 의해 확장 및 후퇴가 수행된다. 유압 실린더 : FA-φ200 mm (1 세트)
5) 모터 파워 : 4.0 kW 사이클로이드 바람개비 모터 + 인버터, 체인 구동 피드
6) 롤러를 누르십시오 : 1.1 kW 사이클로이드 바람개비 모터
기음. 간단한 코일 슬리팅 머신의 유압지지 암
목적 : 메인 디로이 토너 암을지지하고 릴의 회전 관성을 증가시킵니다.
단일 암 구조, 유압 실린더 리프트 및 낮은.
풀기 동안지지 팔은 해리 러 암을지지하기 위해 상승합니다. 로딩하는 동안 지지대가 내려갑니다.
디. 필러, 롤러 프레스, 간단한 코일 슬릿 라인을위한 유압 전단
주요 구조 : 용접 강판
프레스 롤러 : φ250 × 1050mm, 매끄러운 튜브, 폴리 우레탄 고무 코팅, 가변 주파수 드라이브가있는 18.5kW 기존 모터
유압 전단 : 용접 강판 프레임, 주철 블레이드베이스
커터 : 4면 블레이드, 재료 : CR12MOV, 경도 : 60 ± 1
유압 구동 : 유압 실린더 : FA-φ100mm, 2 세트
이자형. 간단한 코일 슬리팅 기계를위한 구덩이와 다리
주요 구조 : 용접 강판
유압 드라이브 : CA-φ80mm, 1 세트의 유압 실린더 세트 브리지 브리지 제어 및 하강
에프. 간단한 코일 슬릿 라인의 수동 측면 가이드
1. 주요 구성 요소 : 스틸 플레이트, 프레스 롤러 어셈블리, 폴리 우레탄 고무 휠, 나사 핸드 휠, 전기 조정 등
2. 사이드 가이드 롤러 : 재료 : CR12MOV, 고온 담금질 및 템퍼링, HRC 580-620, 양쪽 롤러 2 개

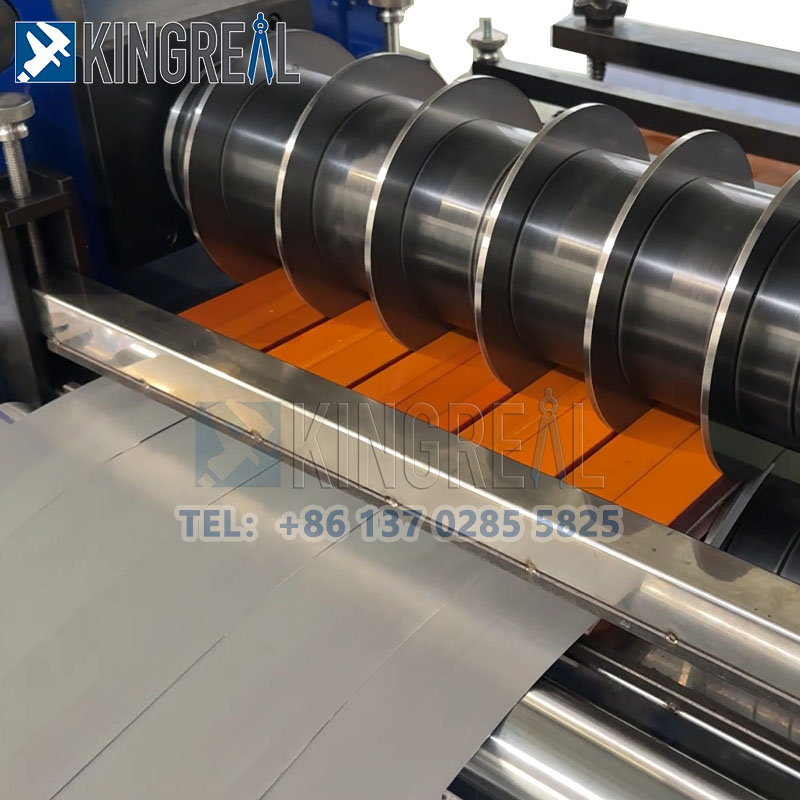

g. 간단한 코일 슬릿 라인을위한 슬릿 기계
1. 주요 구성 요소 : 스틸 플레이트 구조, 캐스트베이스, 동기 기어 박스, 리프팅 메커니즘, 클러치 커플 링, 범용 조인트 등
2. 커터 샤프트 : 40CR, φ140 x 1050mm, t- 슬롯 28mm, 중간 주파수 담수 및 템퍼링,지면, 단단한 크롬 처리, 슬롯 깊이 16mm.
3. 커터 외경 : φ280mm (구매자 제공)
4. 고정 방법 : 너트로 절단기 잠금
5. 목재 스트립을 고정하기위한 하나의 조정 브래킷 세트
6. 측면 패널은 전기, 커터 샤프트 리프트 및 하부 전기 동기식 이동
7. 슬리팅 모터 : 45kW AC 모터 + 인버터
시간. 간단한 코일 슬리팅 머신을위한 별도의 스크랩 와인 더
주요 구성 요소 : 용접 강판 구조, 가이드 롤러
양면 스크랩 위풍, 망원경 메커니즘, 자동 배출, AC 모터 + 인버터 드라이브
나. 간단한 코일 슬릿 라인을위한 구덩이와 다리
메인 프레임 : 용접 된 스틸 플레이트 구조
유압 드라이브 : 유압 실린더 제어 브리지 리프트 및 하단 : CA-φ80mm (1 세트)
J. 간단한 코일 슬리팅 머신 용 플레이트 텐션 스테이션
주요 구조 : 강판, 분리 롤러, PU 고무
텐션 패드 : 울 코팅
롤러 : φ500mm, PU 고무 코팅
유압 드라이브 : 플레이트의 상승 및 하강을 제어합니다. 유압 실린더 : FA-φ100mm (2 세트)
케이. 유압 코일러, 간단한 코일 슬릿 라인을위한 유압식 이젝터
주요 구성 요소 : 용접 강철 구조, 4 개의 강판, 쐐기 모양의 슬라이딩베이스, 맨드릴, 측면 플레이트, 베어링, 베어링 블록, 푸시 풀 유압 실린더, 기어 박스 감속기, 유압식 배출기, 공압 브레이크 등
롤링 직경 범위 : φ480mm ~ φ508mm × 850mm
푸시 풀 유압 실린더 : FA-φ150mm
최대 부하 용량 : 10 톤
75kW AC 모터 + 인버터
Ø80mm 프레스 암, 유압식으로 들어 올릴 수 있습니다
엘. 간단한 코일 슬리팅 머신의 유압지지 암
목적 : 메인 코일러 암을지지하고 코일러의 회전 관성을 증가시킵니다.
단일 암 구조, 유압식 리프트 가능
코일링하는 동안지지 팔이 위로 들어 올려 코일러 암을지지합니다. 언로드하는 동안지지 팔이 아래로 들어 올립니다.
중. 간단한 코일 슬릿 라인을위한 유압 언로드 카트
1) 주요 구성 요소 : 용접 강철 구조, 여행용 휠, 4 개의 가이드 컬럼, 구동 샤프트 등
2) 최대 부하 용량 : 10 톤, 1.1kW 사이클로이드 바람개비 모터, 이동 속도 : 6m/분.
3) 유압 구동 : 최대 500mm의 최대 스트로크로 코일을 최대 10 톤까지 들어 올릴 수 있습니다. 유압 실린더 : FA-φ125mm, 한 세트.
간단한 코일 슬리팅 기계를위한 N. 하이드 룰릭 시스템
주요 구성 요소 : 300kg 용접 된 스틸 플레이트 오일 탱크, 다양한 유압 밸브 및 오일 회로 보드.
유압 구동 전력 : E-Class 11 kW 모터, 30mL 변위, 정상 압력 : 70 kg/cm², 최대 압력 : 140 kg/cm².
영형. 간단한 코일 슬릿 라인을위한 전기 제어 시스템
1) 하나의 주요 제어 콘솔과 2 개의 보조 제어 캐비닛은 코일 로딩 및 하역을 용이하게합니다.
2) 전원 공급 장치 : 3 상 380V ± 10%, 50Hz ± 1Hz
3) 주요 구성 요소 및 응용 프로그램 : 전체 라인은 메인 제어 콘솔, 해일러 용 보조 제어 콘솔, 반동기를위한 보조 제어 콘솔 및 전기 제어 캐비닛으로 구성됩니다. 전체 간단한 코일 슬릿 라인은 중앙 집중식 제어를 사용합니다. 메인 컨트롤 콘솔에는 디지털 디스플레이, 고속 및 저속 조정, 수동 피드, 연속 슬릿 조정 및 결함 경보 기능이 있습니다. 모든 구성 요소는 잘 알려진 국내 브랜드에서 가져옵니다. 터치 스크린 제어 시스템은 속도 및 기타 매개 변수의 설정 및 조정을 용이하게합니다. 수동, 독립형 및 자동 모드간에 쉽게 전환 할 수 있으며 언제든지 각 구성 요소의 작동 상태를 모니터링하여 전체의 안전하고 효율적인 작동을 보장 할 수 있습니다.간단한 코일 슬릿 라인.
 |
 |
 |
