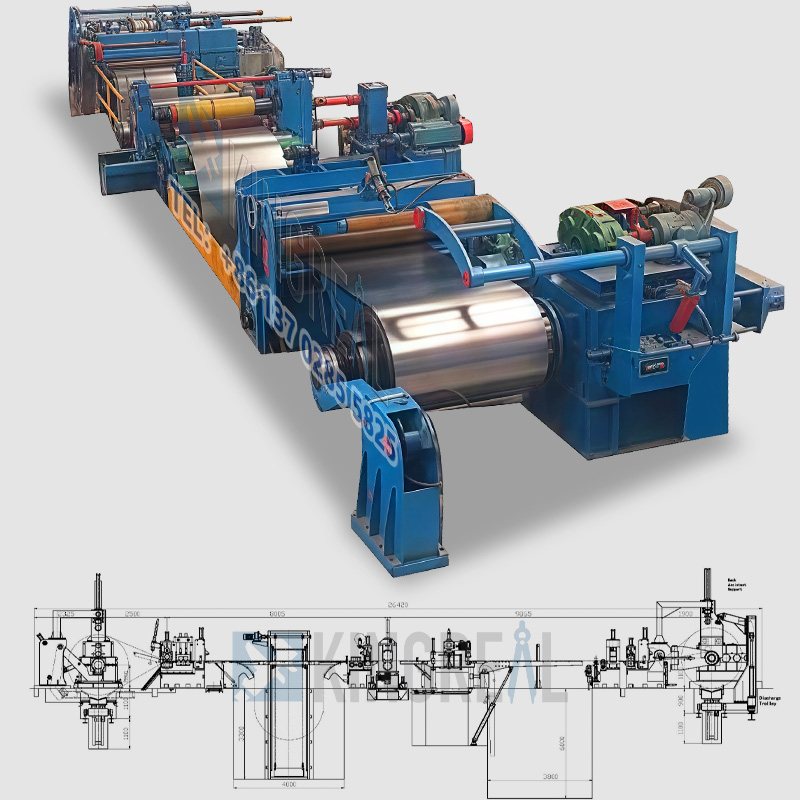

루프 슬리팅 라인은 얇고 고정밀 재료를 고속 처리하여 탁월한 정확도로 여러 개의 좁은 스트립을 생산해야 하는 고객을 위해 맞춤 제작되었습니다. 이는 자동차, 전자, 가전 산업과 같이 스트립 절단 정밀도에 대한 엄격한 요구 사항이 있는 분야에서 널리 활용됩니다. 과학적으로 설계된 레이아웃을 통해 루프 슬리팅 머신은 매우 효율적이고 정밀한 슬리팅 작업을 달성합니다. 중추적인 설계 특징과 표준 금속 슬리팅 라인과 루프 슬리팅 라인을 구분하는 핵심 차이점은 장비 기초 내에 피트 스타일 루프 어큐뮬레이터를 통합한 것입니다. 이 구멍의 실제 깊이와 길이는 금속 스트립의 두께와 의도된 절단 속도에 따라 구체적으로 결정됩니다. 이러한 치수는 루프 슬리팅 기계의 슬리팅 정밀도와 작동 안정성을 직접적으로 제어합니다.
연성이 높고 변형되기 쉬운 얇은 스트립의 경우 스트립이 루프 어큐뮬레이터 내에서 안정적으로 이완된 상태를 유지하여 슬리팅 공정 중 주름이나 측면 편차를 방지하려면 일반적으로 더 깊은 피트가 필요합니다. 반대로, 더 큰 강성과 변형에 대한 저항성을 나타내는 두꺼운 스트립의 경우 스트립의 버퍼링 요구 사항을 적절하게 수용하려면 더 긴 피트가 필요합니다. 더욱이, 절단 속도가 증가함에 따라 피트의 깊이와 길이에 대한 요구가 더욱 까다로워졌습니다. 이러한 정확한 요구 사항을 충족해야만 루프 슬리팅 라인이 고속 슬리팅 잠재력을 극대화하는 동시에 슬리팅 품질이 저하되지 않도록 보장하여 시스템이 극도의 정확성과 효율성으로 일관되게 작동하도록 보장할 수 있습니다. |
 |
●고효율 작동 — 최대 생산 속도는 최대 230m/min에 달할 수 있으며 특정 작동 요구 사항에 맞게 속도를 유연하게 조정할 수 있습니다. ●멀티 스트립 슬리팅 - 루프 슬리팅 라인은 단일 패스로 재료를 최대 40개의 좁은 스트립으로 동시에 슬리팅할 수 있습니다. ●완전 자동화 - 루프 슬리팅 머신은 십자형 개찰구 코일 보관 암 및 자동화된 슬릿 코일 포장 라인과 통합되어 수작업 요구 사항을 최대한 최소화합니다.
(1) 단일 루프 슬리팅 라인
(a) 단일 항목 루프 슬리팅:이 구성의 핵심 설계 원리는 슬리터 장치 앞에 루프 어큐뮬레이터를 배치하는 것입니다. 이 특별한 아키텍처는 슬리팅 정확도를 상당히 향상시키고 루프 슬리팅 라인의 슬리팅 프로세스를 간소화합니다. 이 디자인은 마이크로 장력 또는 제로 장력 슬리팅을 허용하여 슬리팅 블레이드에서 미끄러짐을 확실히 멈추고 슬릿 스트립의 치수 정확성을 보장합니다. 이는 루프 슬리팅 기계가 매우 정밀한 제조 요구 사항을 충족할 수 있는 능력의 주요 요소입니다.
또한 전체 루프 슬리팅 기계의 구조를 간소화하고 생산 비용과 유지 관리 복잡성을 낮추는 동시에 운영 효율성을 향상시키는 동시에 루프 자체에 자체 중심 조정 메커니즘이 포함되어 있으므로 디코일러에는 추가적인 자체 중심 조정 메커니즘이 필요하지 않습니다.
(b) 단일 출구 루프 슬리팅: 이 디자인 구성은 슬리터 뒤에 루프를 배치하는 것이 특징입니다. 절단 공정 후, 슬릿 스트립은 슬리터에 의해 슬리터와 장력 장치 사이에 위치한 장력 없는 루프로 공급됩니다. 이는 현재 루프 슬리팅 라인에 사용되는 가장 널리 채택되는 단일 루프 설계 방식 중 하나를 나타냅니다. 얇은 게이지 스트립을 슬리팅하려면 절단 과정에서 코일의 안정적인 풀림을 보장하고 스트립 오정렬로 인해 슬리팅 정확도가 저하되는 것을 방지하기 위해 입구측 가장자리 가이드 시스템이 필요할 수 있습니다. 이 접근 방식은 두 가지 주요 기능을 제공합니다. 첫째, 깔끔하고 균일한 코일 권선을 보장하기 위해 반동 장력을 정밀하게 제어함으로써 개별 스트립 간의 비동기 반동과 관련된 문제(종종 스트립 두께의 변화로 인해 발생)를 효과적으로 방지합니다.
둘째, 출구 측 루프를 포함하면 스트립이 슬리팅 블레이드에서 자유롭게 흘러갈 수 있으므로 장력 하에서 슬리팅과 관련된 일반적으로 블레이드 마모가 제거됩니다. 이는 블레이드의 서비스 수명을 효과적으로 연장하고 장비 유지 관리 비용을 줄입니다. 또한 출구 부분은 장력이 없는 상태에서 작동하기 때문에 "네킹"(스트립 협소화)과 같은 변형 현상을 효과적으로 방지하여 슬릿 스트립의 품질을 더욱 보장합니다.
(2) 이중 루프 슬리팅 라인
이중 루프 슬리팅 머신의 핵심 기능은 두 개의 피트 스타일 루프를 통합하여 동시에 작업할 수 있도록 서로 다른 주요 위치에 전략적으로 배치하는 것입니다. 이러한 협업 배열은 라인의 슬리팅 성능과 안정성을 더욱 향상시켜 매우 높은 표준 슬리팅 품질이 요구되는 얇은 게이지 재료와 관련된 고속 슬리팅 응용 분야에 이상적으로 적합합니다.
첫 번째 루프는 디코일러와 슬리터 사이에 위치하며 전체 라인의 연속적이고 동기화된 작동을 가능하게 하는 중요한 구성 요소 역할을 합니다. 주요 기능은 풀림 과정과 슬리팅 과정 사이의 속도 차이를 완충하고 수용하는 것입니다. 이를 통해 풀림 및 슬리팅 작업이 연속적이고 완벽한 동기화로 진행되도록 보장함으로써 속도 불일치로 인해 발생할 수 있는 스트립 스트레칭, 변형 또는 슬리팅 편차와 같은 문제를 방지합니다. 한편, 바닥 구덩이 내에 위치한 강철 스트립은 완전히 이완된 상태를 유지합니다. 슬리터는 가공을 위해 피트에서 스트립을 끌어옵니다. 슬리팅 작업 중에 카운터 장력이 없기 때문에 버 발생이 효과적으로 최소화되어 슬릿 스트립의 가장자리 품질이 크게 향상됩니다.
두 번째 고리 피트는 슬리터와 인장/반동 장치 사이에 위치합니다. 슬리팅으로 인한 응력과 압연 코일 자체의 고유한 두께 변화로 인해 슬리팅 후 생산된 개별 스트립은 종종 길이에 약간의 차이가 나타납니다. 적절한 규제가 없으면 이러한 불일치로 인해 반동 과정이 중단되어 생산 효율성과 제품 품질이 모두 저하될 수 있습니다. 이 루핑 피트는 이러한 길이 변화를 효과적으로 수용하고 보상하므로 슬리팅 및 리코일링 작업의 연속성을 보장하고 조정을 수행하기 위해 생산을 중단할 필요가 없습니다. 더욱이, 이 루핑 피트의 존재는 슬리터와 반동 장치를 구동하는 모터의 동기화된 제어를 용이하게 합니다.
 |
 |
참고: 루핑 피트는 모든 금속 슬리팅 기계 구성에 꼭 필요한 것은 아니지만 고정밀 응용 분야, 얇은 게이지 재료, 고속 작업 및 다중 가닥 슬리팅 공정에는 절대적으로 필수적입니다. 반대로, 표준 게이지 재료와 낮은 작동 속도용으로 설계된 간단한 슬리팅 라인은 루핑 피트 없이 성공적으로 작동할 수 있습니다.
1) 루프 슬리팅 라인은 어떻게 작동합니까?

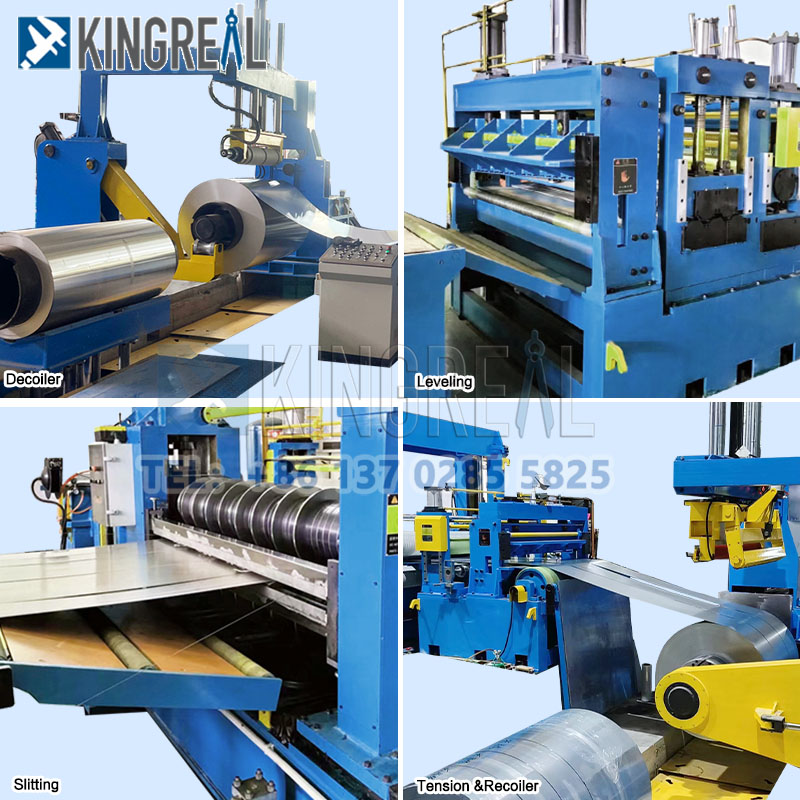

루프 슬리팅 머신은 금속 코일을 풀고 회전 칼을 사용하여 더 좁은 스트립으로 자른 다음 추가 처리 또는 배송을 위해 스트립을 반동시킵니다.
2) 루프 슬리팅 라인으로 어떤 소재를 가공할 수 있나요?
루프 슬리팅 머신은 강철, 스테인리스강, 알루미늄, 구리, 실리콘강, PPGI 등을 포함한 다양한 금속을 가공할 수 있습니다.
3) 루프 슬리팅 라인 자동화의 이점은 무엇입니까?
자동화는 좁은 스트립의 정확성과 일관성을 향상시키고, 수작업을 줄이고, 생산량을 늘리고, 인적 오류를 최소화할 수 있습니다.
4) 루프 슬리팅 머신은 얼마나 자주 유지관리해야 합니까?
루프 슬리팅 라인의 유지보수는 일일점검과 정기점검으로 구분됩니다. KINGREAL STEEL SLITTER 팀은 고객의 사용 빈도 및 기타 요인을 기반으로 권장 사항을 제공합니다.
5) 슬리팅 블레이드의 수명은 얼마나 됩니까?
슬리팅 블레이드의 수명은 생산량, 작업 조건 및 재료 특성에 따라 영향을 받습니다. 블레이드 구성 및 적용의 변화는 일반적으로 수명에 영향을 미칩니다.
KINGREAL STEEL SLITTER는 금속 슬리팅 라인 전문 설계 및 제조업체로서 금속 슬리팅 라인 설계 및 제작 분야에서 20년 이상의 광범위한 경험을 자랑합니다. 심층적인 기술 전문 지식과 강력한 제조 인프라를 활용하여 이 회사는 현재까지 수많은 금속 절단 라인을 성공적으로 설계했습니다. 이러한 시스템은 성공적으로 시운전되었으며 현재 전 세계 다양한 국가 및 지역의 고객 시설에서 원활하게 운영되고 있으며 고객에게 탁월한 생산 효율성과 가치를 제공하고 있습니다. KINGREAL STEEL SLITTER 금속 슬리팅 라인 설치는 사우디아라비아, 이탈리아, 멕시코, 브라질, 인도네시아, 캐나다, 투르크메니스탄 등 다양한 지리적 공간에 걸쳐 있으며 모든 주요 글로벌 금속 가공 시장을 포괄하고 풍부한 국제 프로젝트 참조 포트폴리오를 구축합니다.
가장 최근에는 인도의 한 고객과 협력하여 제작한 새로운 금속 슬리팅 라인이 바로 어제 고객의 시설에 성공적으로 파견되었습니다.
KINGREAL STEEL SLITTER는 금속 슬리팅 라인의 설계 방식과 성능 매개변수를 지속적으로 최적화하기 위해 최선을 다하고 있습니다. 최신 기술 발전을 파악하고 고객의 실제 생산 요구 사항에 직접 대응함으로써 당사가 제공하는 모든 금속 슬리팅 라인이 고객의 특정 운영 환경 및 생산 요구 사항에 완벽하게 맞춤화되도록 보장합니다. 또한 KINGREAL STEEL SLITTER는 공장 방문, 맞춤형 금속 슬리팅 라인 설계, 기계 설치, 운영 교육, 유지 관리 및 예비 부품 공급을 포함한 포괄적인 지원 서비스 제품군을 고객에게 제공합니다. 전체 생산 공정을 보호함으로써 고객이 최대 효율성과 안정성으로 금속 절단 라인을 활용할 수 있도록 보장합니다.
