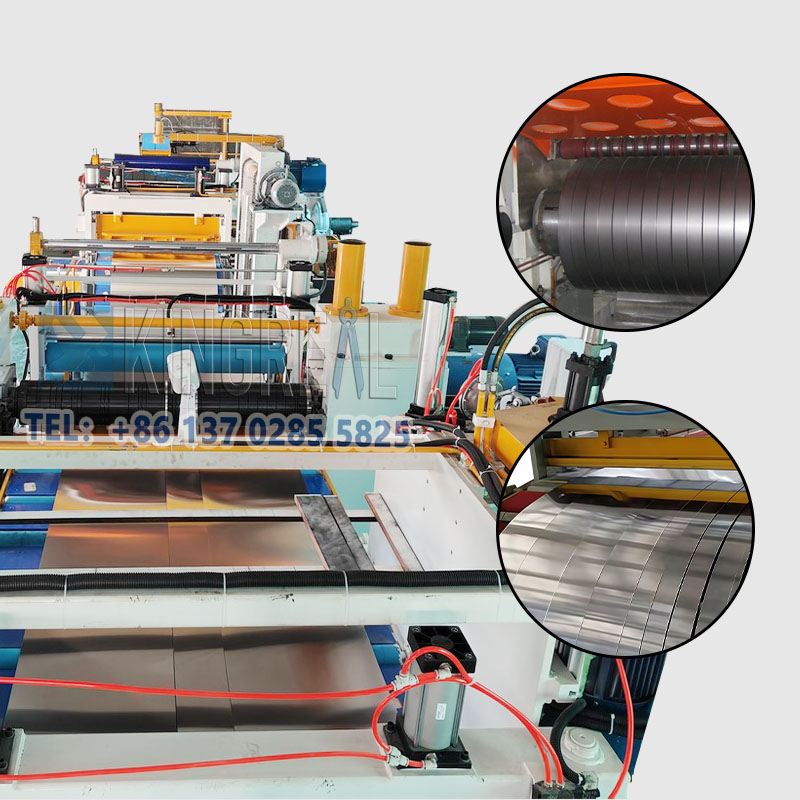

단순 코일 슬리팅 머신에 대한 설명

KINGREAL STEEL SLITTER는 저렴한 예산으로 고객에게 간단한 코일 슬리팅 머신을 제공할 수 있습니다. 단순 슬리팅 머신은 주로 넓은 코일을 고객이 요구하는 특정 좁은 코일 스트립으로 절단하고 최종적으로 생산 라인을 되감는 데 사용됩니다.

KINGREAL STEEL SLITTER는 고객 요구 사항에 따라 모든 특성과 비용 효율성을 갖춘 단순 슬리팅 기계를 공급할 수 있습니다. 일반적으로 더 넓은 코일을 정확하게 절단하기 위해 단순 슬리팅 머신 라인의 규모가 상대적으로 큽니다. 결국 해당 장소와 비용이 비싸게 됩니다.

단순 슬리팅 머신은 탄소강, 스테인레스강, 아연도금강을 포함한 다양한 재료에 적합합니다. 버(burr) 없이 좁은 스트립을 높은 정밀도로 절단할 수 있습니다. 그리고 단순 슬릿팅 라인은 수명이 길고 자동화 수준이 높아 금속 가공 산업에서 널리 사용됩니다.

그러나 정확도와 코일 폭에 대한 낮은 요구 사항을 충족하기 위해 KINGREAL STEEL SLITTER는 Simple Coil Slitting Machine이라고 불리는 금속 슬리팅 기계의 간단한 버전도 제공합니다. 간단한 슬리팅 라인이 고객의 요구를 충족할 수 있다는 전제하에 장비 요구 사항을 단순화하려고 시도할 수 있습니다.

KINGREAL STEEL SLITTER 단순 코일 슬리팅 머신에는 주로 유압 디코일러, 슬리팅 머신, 컨베이어, 유압 와인더가 포함됩니다. 이 간단한 슬리팅 머신은 코일을 필요한 크기로 슬리팅 및 절단한 다음 이를 지정된 프로파일로 롤링하는 과정을 완료하며, 코일러는 동시에 고철을 감습니다.

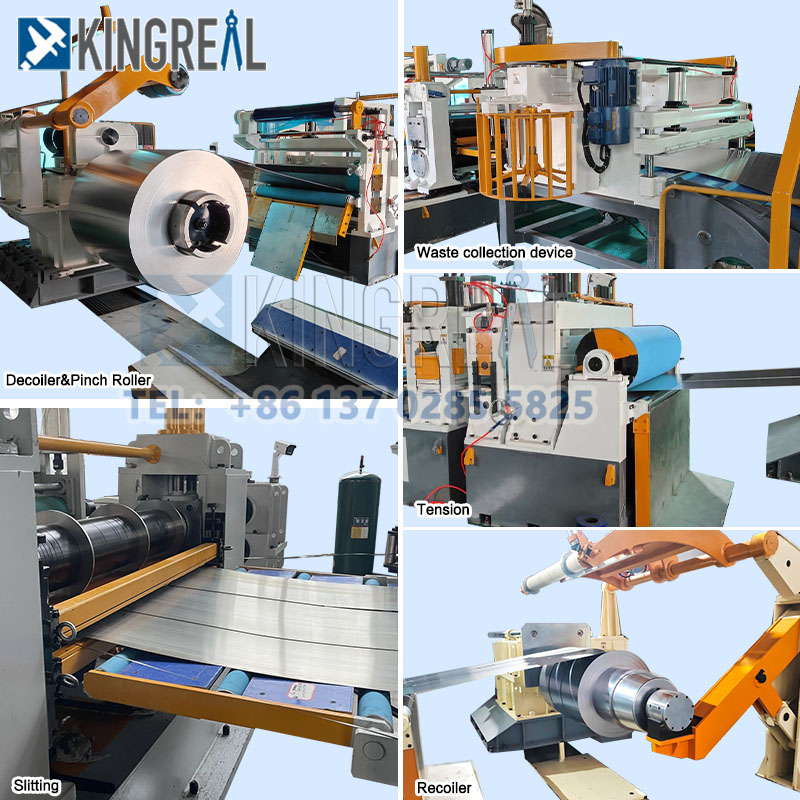

간단한 코일 슬리팅 머신의 주요 구성 요소 세부 정보

● 높은 가공 정밀도: 보드 모양의 직진성을 보장하는 보드 모양 폐쇄 루프 제어 시스템을 통해 다양한 보드 모양의 볼록도 요구 사항을 충족할 수 있습니다.

● 강한 적응성: 다양한 두께(0.1~6.0mm)와 폭(200~2100mm)의 스트립을 취급할 수 있으며, 구리 스트립, 스테인레스 스틸, 냉각판, 실리콘 스틸, 주석판 등 광범위한 금속 재료에 적용 가능합니다.

● 다양한 장비 구성: 코일 무게, 제품 표면 요구 사항 및 기타 요인에 따라 장비 구성 및 비용은 다양한 생산 요구 사항을 충족시키기 위해 큰 차이가 있습니다.

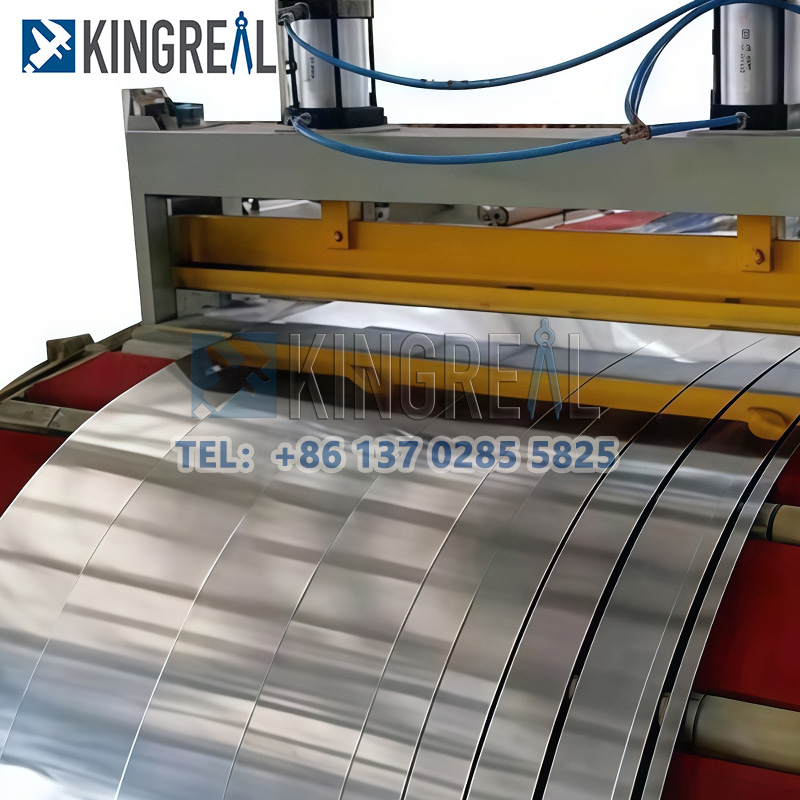

단순 슬리팅 머신용 슬리팅 머신

단순 슬리팅 머신은 위치 지정 바 및 정지 점핑 바, 하단 프레임, 나이프 피벗 및 이동식 브래킷을 구현하는 측면 가이드 장치로 구성됩니다. 고품질의 스트립 스틸을 슬리팅하는 것은 중요한 부분이며 블레이드에 따라 다양한 크기를 조정할 수 있습니다.

그 중 커터 샤프트는 Cr-Mo 강을 사용하여 반복적인 열처리를 거쳐 정밀하게 제작되므로 절삭 소재의 고정밀도를 최대한 보장할 수 있습니다.

▶간이 슬리팅 머신용 슬리팅 스크랩 와인더

코일 슬리팅 공정 중 스크랩 손실을 방지하기 위해 KINGREAL STEEL SLITTER에는 단순 슬리팅 라인의 두 모서리에 스크랩 와인더도 포함되어 있습니다. 모서리 부분의 스크랩은 일반적으로 정상이므로 이는 단순 슬리팅 머신의 표준 장비입니다. 이는 코일 폭과 금속 슬리팅 폭의 일치가 다양하기 때문에 단순 슬리팅 라인에서 흔히 발생합니다.

▶단순 슬리팅 머신용 분리 및 인장 장치

금속판을 절단한 후 최적의 코일링 결과를 얻으려면 단순 절단 라인의 분리 및 인장 장치의 성능이 중요합니다. 인장 및 분리 작업은 금속 슬리팅 머신의 코일링 장치 성능에 큰 영향을 미칩니다. KINGREAL STEEL SLITTER는 광범위한 경험을 바탕으로 완벽한 결과를 제공하는 간단한 슬리팅 기계를 설계합니다.

단순 슬리팅 머신용 되감기 기계

전체 강판 캔틸레버 구조 설계는 유압식 팽창 및 수축 모델 설계를 채택합니다. 균일한 와인딩 품질을 보장하기 위해 스페이서가 장착된 유압 암 설계.

또한 간이절단기의 전후단에는 롤러장치를 장착하여 소재의 표면손상을 줄였습니다. 동시에 쉽게 작동할 수 있도록 탈착식 제어판이 장착되어 있습니다.

단순 코일 슬리팅 머신의 장점

1. 코일 슬리팅 라인의 저렴한 예산최저 가격으로 슬리팅 공정을 완료할 수 있는 간이 슬리팅 라인을 구입하여 제조업체의 생산 비용을 절감합니다. 동시에 설치 부지 면적이 크게 줄어들어 부지 비용이 절감됩니다.

2. 간단한 버전의 슬리팅 머신을 쉽게 작동하면 생산 라인의 장비를 줄이고 간단한 슬리팅 라인의 복잡성을 줄일 수 있습니다.

3. 많은 재료를 스트립으로 나눌 수 있으며 간단한 코일 슬리팅 기계는 스테인레스 스틸, 구리 스트립, 강판, 열간 압연 강철 등과 같은 다양한 재료를 슬리팅할 수 있으며 간단하게 슬리팅할 수 있습니다.

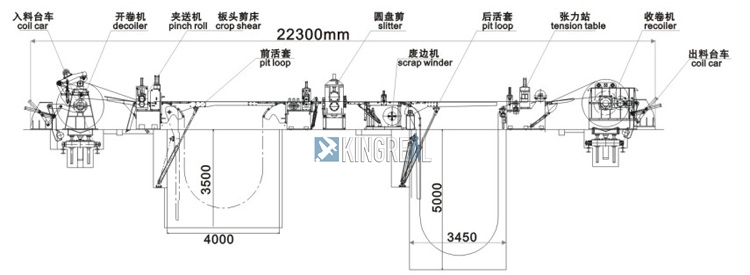

단순슬리팅라인의 작업과정

Simple Slitting Line

코일 로딩 → 풀기 → 핀칭 및 전단 → 루핑 → 가이딩 → 슬리팅 → 스크랩 되감기 → 루핑 → 장력 → 반동 → 베이비 코일 언로드 → 포장

단순 코일 슬리팅 머신의 기술 매개변수

코일 두께(mm)	0.4-0.6
최대 속도(m/min)	20
슬리팅 머신 수	맞춤형
롤러 스탠드	18
주전원(Kw)	7.5
스핀들(mm)	Ø70
도구 재료	Cr12
절단 정확도	0.4-0.6
유압 스테이션 전력 (Kw)	5.5
제어 시스템	프로그래밍 가능 논리 컨트롤러
