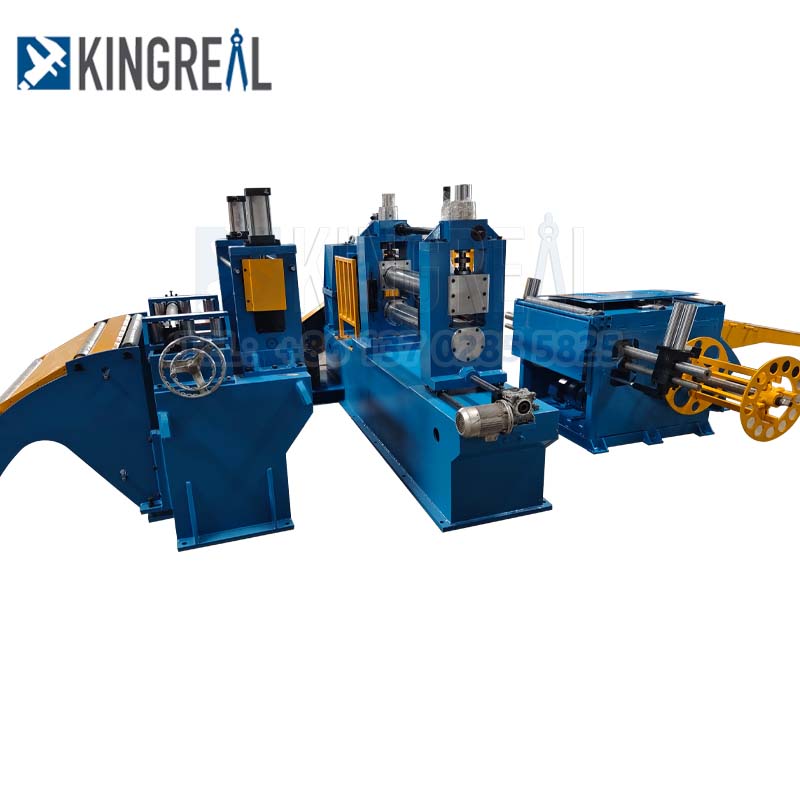

850MM 강철 코일 슬리팅 머신
  • 850MM 강철 코일 슬리팅 머신850MM 강철 코일 슬리팅 머신
  • 850MM 강철 코일 슬리팅 머신850MM 강철 코일 슬리팅 머신
  • 850MM 강철 코일 슬리팅 머신850MM 강철 코일 슬리팅 머신

850MM 강철 코일 슬리팅 머신

850MM 강철 코일 슬리팅 머신을 찾고 싶으십니까? 전문 기술 팀 지원, 유연한 구성 프로그램 옵션은 고객에게 완전한 코일 슬리팅 기계 생산 솔루션을 제공하기 위해 최선을 다하고 있습니다.

문의 보내기    PDF 다운로드

제품 설명

비디오 디스플레이

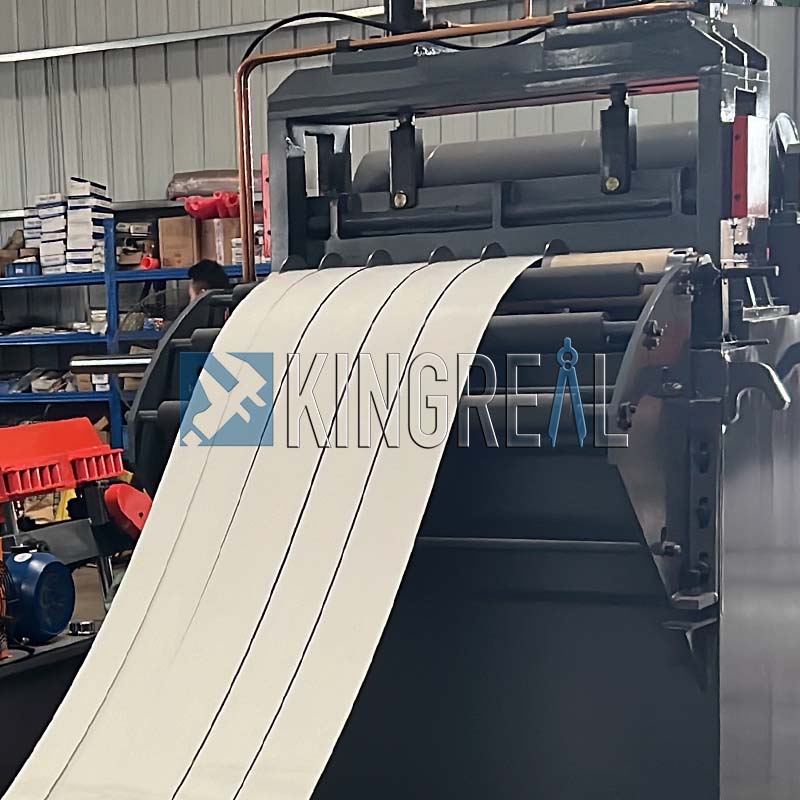

코일 슬리팅 머신에 대한 설명:

수직 슬리팅 라인(Vertical Slitting Lines)이라고도 알려진 코일 슬리팅 머신은 고객의 생산 요구 사항에 따라 다양한 재료의 코일을 지정된 너비로 정밀하게 슬리팅하고 코일로 최종 권선하기 위해 설계되었습니다. 완성된 금속 슬리팅 코일은 변압기 제조, 모터 제조, 파이프 용접, 자동차 제조 및 냉간 성형 산업에서 널리 사용됩니다. 생산용으로 추가 가공되는 경우가 많습니다.

slitting line


슬리팅 라인 기계는 코일의 두께에 따라 두꺼운 판용 대형 슬리팅 기계, 중간 및 두꺼운 판용 범용 슬리팅 기계, 가볍고 간단한 강철 슬리팅 기계로 나눌 수 있습니다.


다양한 생산 요구 사항에 따라 고정밀 레벨링 슬리팅 머신, 이중 슬리터 헤드 고속 슬리팅 머신 및 보호 쉴드가 있는 슬리팅 머신으로 나눌 수 있습니다.


KINGREAL은 대규모 생산 라인용 슬리팅 머신 제조 및 판매 분야에서 20년 이상의 경험을 보유하고 있으며 고객의 생산 요구에 따라 다양한 솔루션을 제공할 수 있습니다. 언제든지 연락 주시기 바랍니다!

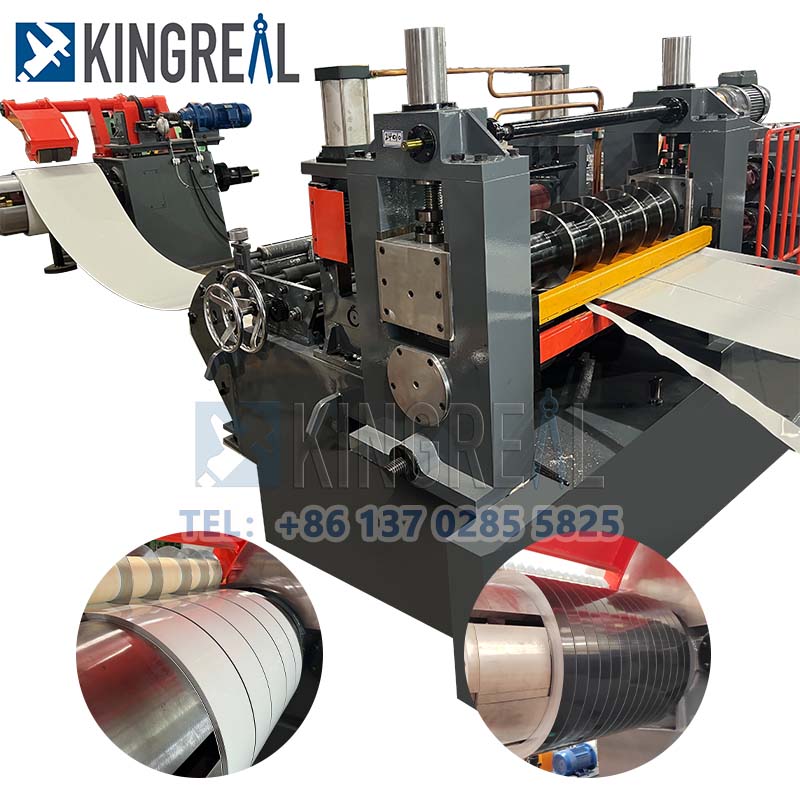

850MM 강철 코일 슬리팅 머신 정보

KINGREAL 850MM 강철 코일 슬리팅 머신은 최대 850MM 폭의 금속 코일을 가공하기 위한 슬리팅 머신 라인을 말하며 종종 850MM 구리 코일 슬리팅 머신이라고도 합니다.

sheet metal slitter

850MM 너비 외에도 KINGREAL 코일 슬리팅 머신 라인은 1350MM, 1600MM 및 2000MM 너비의 코일을 처리할 수 있으며 일반적으로 두께는 0.3-3MM 범위이며 고객 생산 요구 사항을 충족하도록 맞춤 설정할 수 있습니다.

기술 사양

코일 재질 강철/구리/알루미늄
코일 두께 0.3-3MM
코일 폭 300-850MM
코일 무게 20톤
슬리팅 속도 0-160M/분
전압 380V
정격 전력 300KW
용량 300KW

작업 과정:


metal slitter

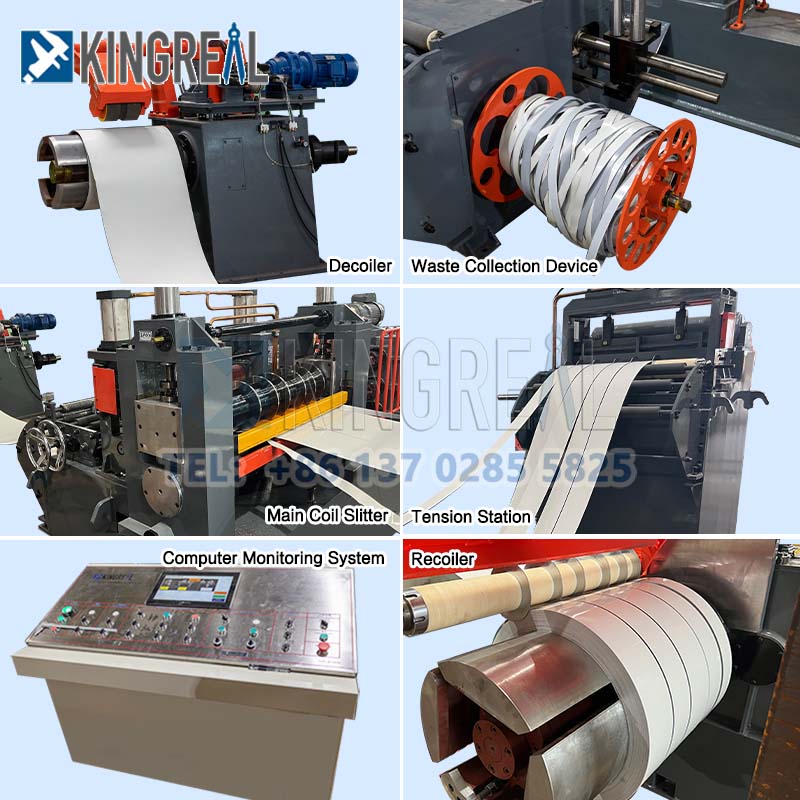

로딩 트롤리 → 유압 디코일러 → 롤러 공급, 레벨링 → 전단 헤드 전환 테이블 → 편차 수정 → 둥근 칼 전단 → 폐선 되감기 루퍼 → 사전 분리, 장력 기계, 길이 측정 롤러 → 권선, 압착 및 분할 → 언로드 트롤리 → 유압 제어 → 전기 제어

주요 구성요소 세부사항:

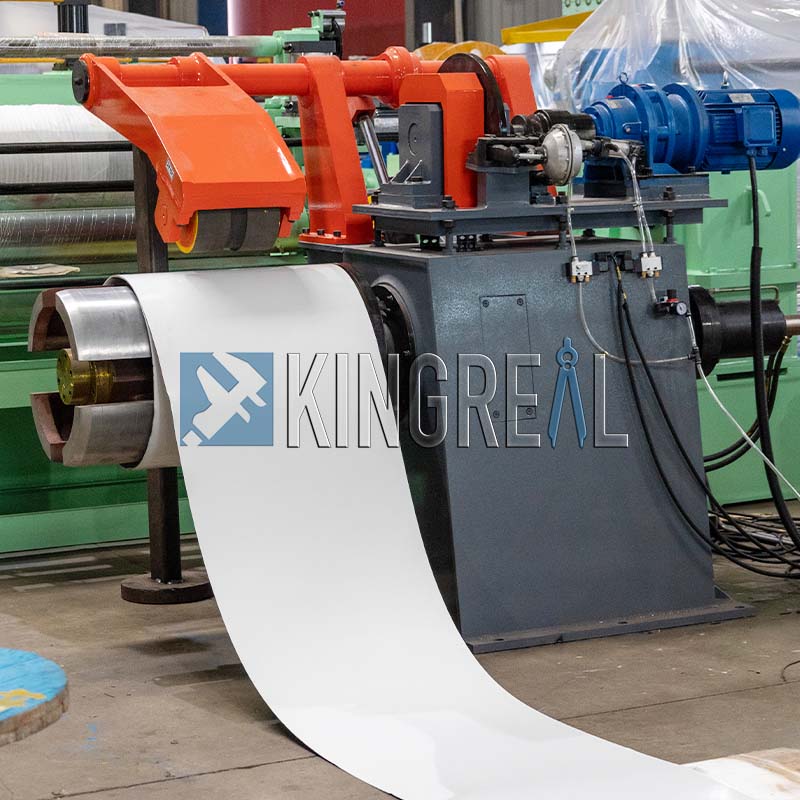

유압식 데코일러

● 구조 및 용도 : 본 장비는 Steel Roll의 체결 및 운반, Steel Roll의 Open, Tension Uncoiling 기능을 구현하는데 사용됩니다. 프레임, 릴, 전송 시스템, 상승 및 수축 시스템, 프레스 재료 시스템, 장력 시스템, 윤활 시스템, 유압 시스템 등으로 구성됩니다.

● 전송 시스템: 주파수 변환 모터는 풀기 기계의 스핀들을 구동하여 회전하고 활성 풀기를 실현합니다.

상승 및 수축 시스템: 상승 및 수축 실린더는 장력을 제공하여 스핀들의 슬라이드 시트가 변위 슬라이딩을 생성하고, 쐐기 모양 슬라이더와 슬라이드 시트가 변위를 생성하여 릴의 상승 및 수축을 실현하도록 합니다.

slitting line machine
metal slitting machine
루프 브리지:

● 구조 및 용도 : 슬리터와 피더 사이의 스틸 벨트 속도의 동기화 및 버퍼를 제어하는 ​​데 사용됩니다. 테이블 표면은 나일론 플레이트로 만들어져 플레이트 표면이 긁히지 않도록 합니다. 광학 스위치는 라이브 슬리브 피트 내 스틸 벨트의 위치를 ​​제어하여 피트 내 충분한 저장 용량을 유지합니다.

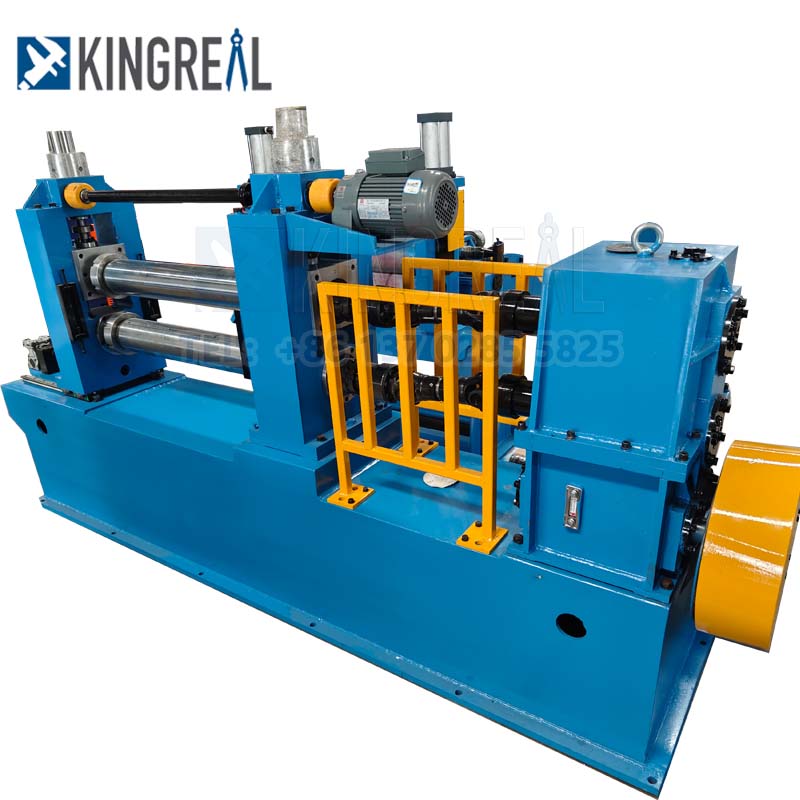

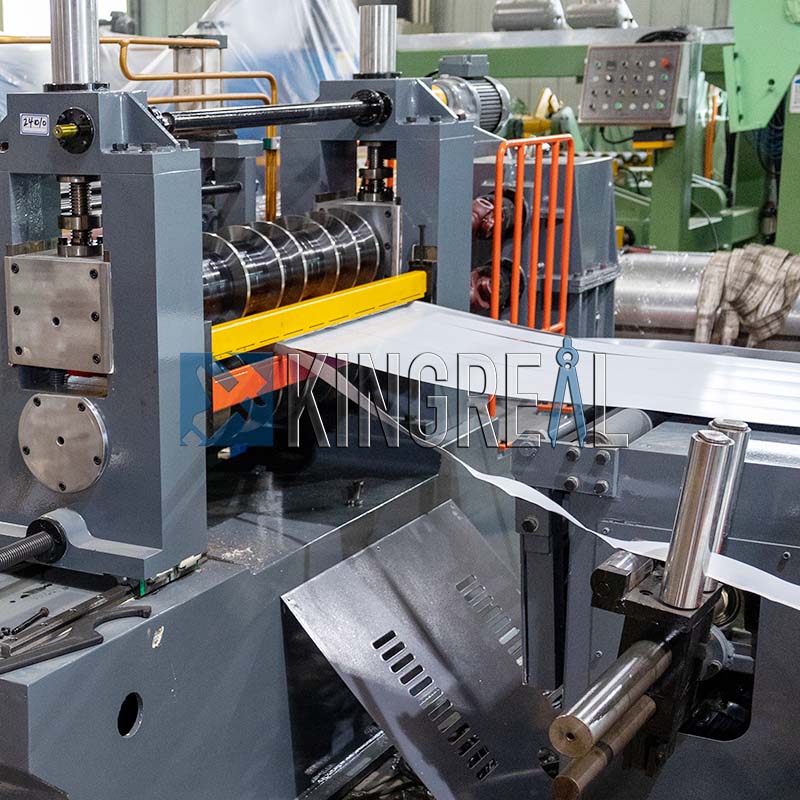

메인 슬리팅 머신

● 구조 및 용도: 슬리팅 머신은 스트립 코일을 다양한 폭으로 세로로 절단하는 장치입니다. 결합된 스페이서를 변경함으로써 절단된 제품의 폭을 유연하게 변경할 수 있습니다. 나이프 샤프트 조정은 하부 샤프트 고정, 나이프 샤프트 간격의 웜기어 동기 조정을 위한 상부 샤프트 조정, 상부 샤프트와 하부 샤프트 사이의 간격에 대한 고정밀 제어를 채택합니다. 상부 및 하부 커터 샤프트는 너트로 축 방향으로 고정되고, 상부 및 하부 커터 샤프트의 끝 부분에는 칼용 보호 슬리브가 장착되어 있습니다. 측면 개방형 프레임을 채용하여 칼날 교체가 편리합니다.


주요 구조: 강판, 주조 시트, 동기 기어 박스, 범용 연결 드라이브, 전기 나사 리프팅 장치.

metal roller

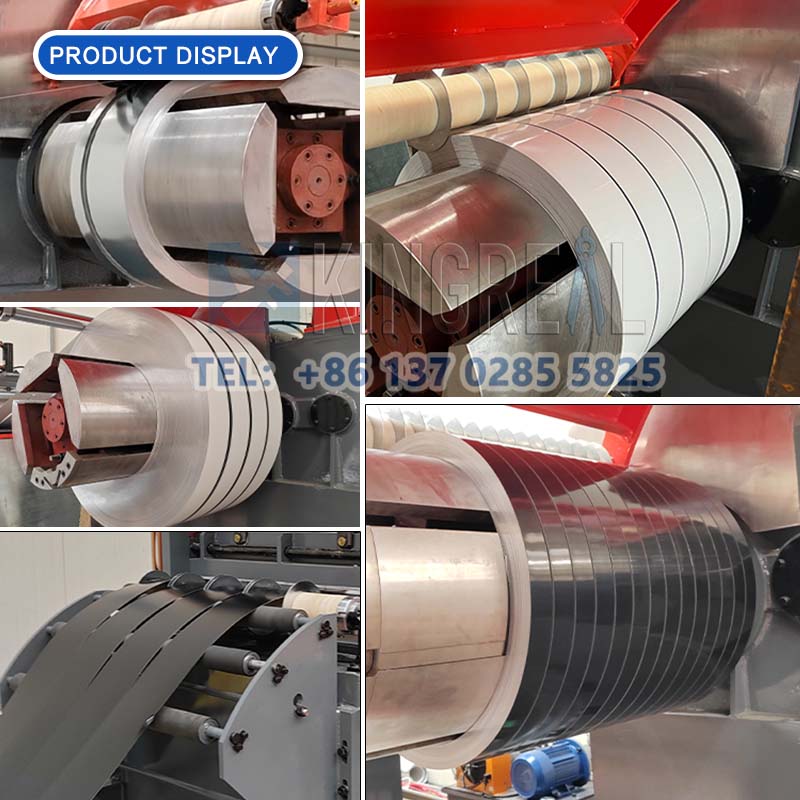

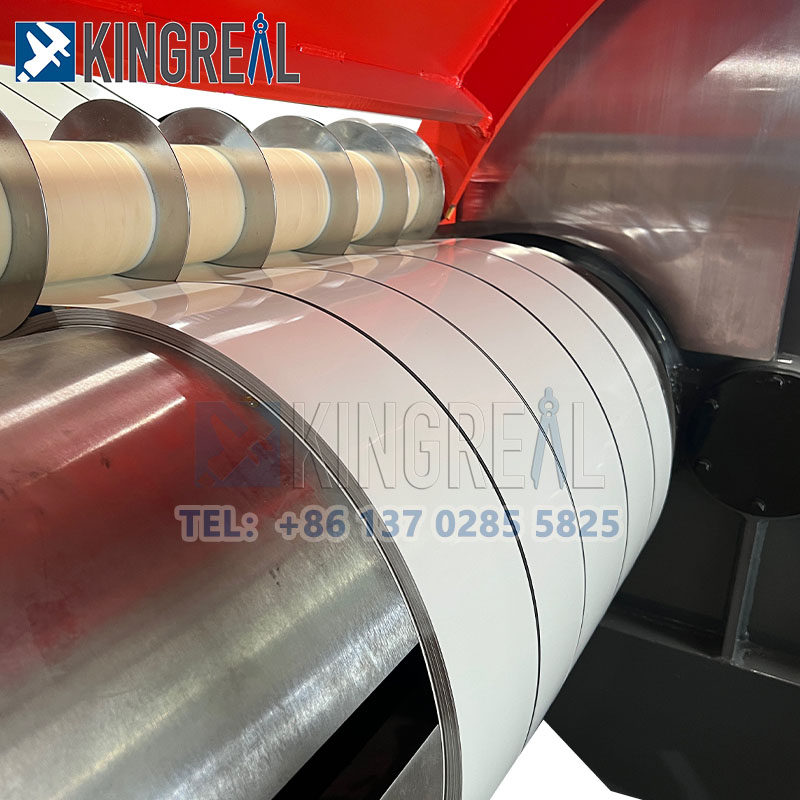

최종 코일 제품 디스플레이:

metal roller machine

고객 방문:

precision sheet metal

(KINGREAL은 우리를 방문하는 모든 고객을 환영합니다!)


자주하는 질문:

Q1:제안서와 제안서는 언제까지 보내나요?

A1:위에 언급된 필요한 정보를 모두 수집한 후 제안서를 디자인하는 데 약 3~7일이 소요됩니다.


Q2: 가격은 언제 알려 주실 수 있나요?

A2: 기계 라인의 모든 세부 구성을 확인한 후 제안을 할 수 있습니다.


Q4: 기계 라인을 설치하고 시운전하는 데 얼마나 걸리나요?

A4: 일반적으로 작업자에게 작동 방법을 설치하고 가르치는 데 1주일이 소요됩니다.


Q5: 기계 라인을 설치하고 시운전하기 위해 몇 명이 올 예정입니까?

A5: 일반적으로 엔지니어 1명이면 모든 작업을 수행할 수 있습니다. 이 여행 중 모든 비용은 구매자가 그에 따라 지불합니다.
