1650mm 코일 슬리팅 되감기 기계

KINGREAL SLITTER 1650mm 코일 슬리팅 되감기 기계는 0.3-3mm 두께의 시트 코일을 슬리팅할 수 있는 블랭킹 라인의 가장 큰 특징입니다. 최신 견적 프로그램에 대해 문의하세요

문의 보내기    PDF 다운로드

제품 설명

비디오 디스플레이

1650MM 코일 슬리팅 되감기 기계 설명

aluminum coil slitting machine

KINGREAL SLITTER 1650MM 코일 슬리팅 리와인딩 머신은 강철, 알루미늄, GI, 구리 및 실리콘과 같은 다양한 유형의 재료를 슬리팅 및 되감기 위해 설계되었습니다. 이 코일 슬리팅 라인은 블랭킹 라인의 가장 일반적인 설계 중 하나이며 코일 처리 슬리팅에 대한 대부분의 플랜트 요구 사항을 충족합니다. 처리되는 코일 두께 범위는 0.3mm-3mm이고 너비는 최대 1650mm입니다.

당사 웹사이트에서도 아래 제품을 찾을 수 있습니다.

1. 더블 슬리터 헤드 슬리팅 머신

2. 10-20MM 후판 강철 슬리팅 머신

3. 코일을 길이선에 맞게 잘라냅니다.

4. 데코일러 레벨러 전단 생산 라인

5. 금속 천공 기계 생산 라인

steel slitting line

기술 사양:

원료

아니요.

이름

사양

1

재료

CR, 강철, 알루미늄

2

코일 두께

0.3-3MM

3

코일 폭

500-1650MM

4

코일 ID

≤Φ2000mm

5

코일 외경

Φ508mm、Φ610mm

6

코일 무게

25T

생산 라인 사양

1

슬릿 스트립

최대 25개

2

슬리팅 머신

0-200M/분

3

380V/50Hz/3Ph

4

폭 공차

≤±0.05mm

5

 스크랩 가장자리 폭 범위

2-10mm

6

완제품 버

≤0.03mm

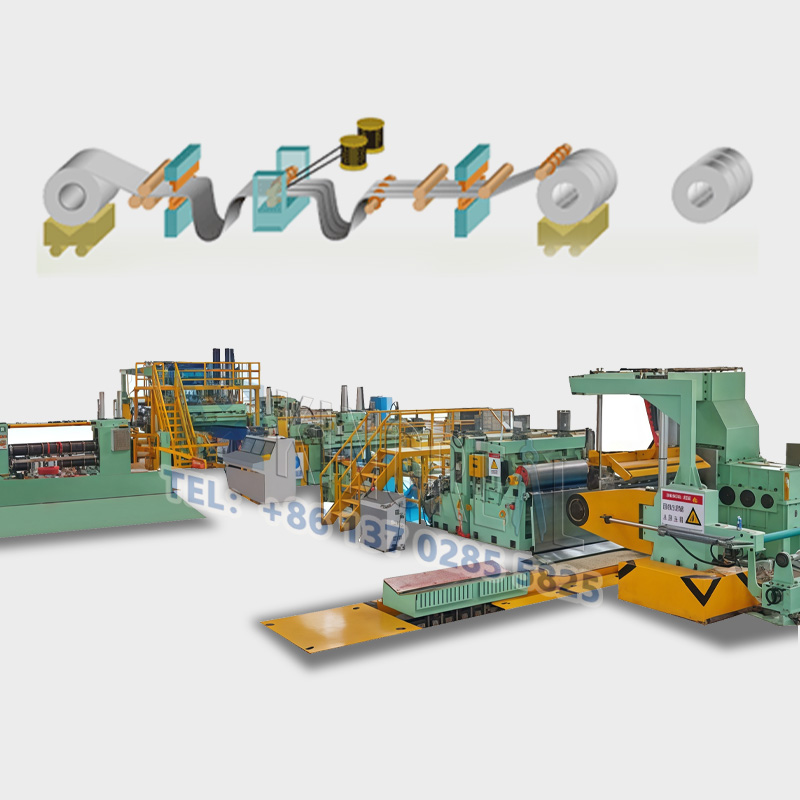

작업 과정:

aluminum coil slitter

트롤리 로딩 코일 - 디코일러의 유압식 수직 센터링 - 유압식 디코일러 - 핀치 및 레버 - 플레이트 헤드 가위 - 루프 브리지 - 슬리팅 머신 - 텐션 스테이션 - 분리 - 되감기 기계

강철 코일 슬리팅 머신의 자세한 정보:

트롤리 로딩 코일

구조 및 사용: 언코일러에 공급하고 강철 코일을 저장 테이블에서 언코일러의 릴로 운반하는 데 사용되며 트롤리는 유압 모터에 의해 제어되고 리프팅은 유압 실린더에 의해 제어됩니다.


리프팅 메커니즘: 유압 실린더 및 슬라이딩 4-가이드 컬럼 구조, 실린더에 의해 제공되는 리프팅 파워, V형 베어러 테이블 리프팅을 촉진하는 실린더, 강철 코일 위아래 기능을 달성합니다.


주행 메커니즘: 유압 모터 및 평행 가이드 레일 구조, 유압 모터에 의해 주행 동력이 제공되어 트롤리가 언코일러 스핀들의 축 방향을 따라 수평으로 이동합니다. 레일의 각 끝에는 트롤리의 탈선을 방지하기 위한 제한 블록이 있습니다.

coil slitting equipment



캔틸레버 디코일러

A. 기능:

강철 코일 운반, 코일 내경 확장 및 조임, 코일 풀기 및 방전 또는 재활용.

Supporting the coil plate and providing tension to the steel strip, it consists of frame, spindle, expanding and contracting reel, unwinding and pressing device, auxiliary support, braking device, and power part.


나. 건설

a) 메인 프레임: 용접 후 강철, A3 강판, #45 강철 단조 베어링 시트로 만들어졌으며 어닐링 정성 처리를 통해 변형되지 않습니다.

b) 스핀들: 직경 85mm 구멍의 40Cr 원형 강철로 드릴링하고 템퍼링한 다음 작업 표면 직경 190mm, 하중 지지 용량 25톤으로 미세 회전합니다.

c) 릴 상승 및 축소: 슬라이더형 푸시-풀 확장 릴 형태를 사용합니다. 4개의 곡선 플레이트(No. 45 강철), 와이어 절단 슬라이더 쌍, 확장 직경: Ф470mm-520mm(Ф610mm에 도달하는 고무 슬리브 추가); 릴의 유효 작업 길이는 1650mm이며 전체 맨드릴은 동심도가 위아래로 릴이 위아래로 움직일 수 있도록 보장합니다.

coil slitting machine line


고속 코일 슬리팅 머신

 구조

강판 용접 베이스, 동력 기어박스, 명판 및 프레임

수량

1 세트

슬리팅 속도

200M/분

커터 샤프트의 직경

Φ220mm×1900mm

재료

42CrMo

블레이드 크기

Φ350mm×Φ220mm×10mm

주 모터 동력

AC110Kw

왜 우리를 선택 했습니까?

◆ 폭넓은 생산 노하우

KINGREAL은 20년 이상의 생산 및 판매 경험을 보유한 숙련된 슬리팅 머신 전문 제조업체입니다. 이 회사는 베트남, 터키, 러시아, 인도, 아랍에미리트 등 전 세계 국가에 기계를 성공적으로 공급했습니다. 클라이언트에 의해 광범위하게 인정됩니다.


◆ 전문가 팀력

KINGREAL은 자체 기술, 판매 및 생산 팀을 보유하고 있습니다. 판매부터 생산, 배송까지 전 과정을 전문적으로 처리해 드립니다.


◆ 구매 후 지원 제공

KINGREAL은 기계의 올바른 설치 및 작동을 보장하기 위해 온라인 및 오프라인 판매 후 설치 서비스를 제공합니다.

온라인 리소스에는 비디오 튜토리얼과 포괄적인 온라인 엔지니어링 지침이 포함됩니다. 오프라인 리소스에는 KINGREAL이 엔지니어를 고객의 현지 공장에 파견하여 현장 설치 지침을 제공하는 것이 포함됩니다.
