1300MM 듀얼 슬리터 헤드 코일 슬리팅 머신

1300MM 듀얼 슬리터 헤드 코일 슬리팅 머신은 KINGREAL의 가장 독특한 제품 중 하나입니다. 듀얼 슬리터 헤드 디자인은 0.3-3MM 코일에 적합하여 220M/분의 고속 생산 효율을 달성합니다. 현재 터키, 러시아, 사우디아라비아 및 기타 국가에 판매되고 있습니다.

문의 보내기    PDF 다운로드

제품 설명

듀얼 슬리터 헤드 코일 슬리팅 머신에 대한 비디오:

생산 라인 설명:

KINGREAL 1300MM 이중 슬리터 헤드 코일 슬리팅 머신은 알루미늄, 아연 도금 강철, 열간 압연, 냉간 압연 및 기타 여러 일반적인 금속 코일의 정밀 슬리팅을 위해 설계되어 슬리팅 속도, 수량 및 품질을 포함하여 고객의 다양한 슬리팅 요구 사항을 충족합니다.


더블 나이프 시트의 디자인은 동일한 생산 라인에서 다양한 크기의 코일을 슬리팅하는 것을 실현할 수 있어 나이프 시트를 교체함으로써 생산 효율성을 크게 향상시키고 많은 고객의 호감을 얻었습니다.


이중 나이프 시트 디자인 외에도 KINGREAL 강판 슬리팅 머신은 고객이 기계 커버를 보호하고 고객의 생산 요구 사항에 따라 슬리팅 공정에서 생산 안전성을 향상시킬 수 있도록 설계되었습니다. 현재 사우디아라비아 고객의 공장에서 성공적으로 운영되고 있습니다.

steel sheet metal

KINGREAL은 다음 코일 공정 장비도 제공할 수 있습니다.

듀얼 슬리터 헤드 코일 슬리팅 머신의 작업 과정

steel coil slitting machine

코일 적재 - 유압 데코일러 - 고정밀 직선기 - 루프 브릿지 - 슬리팅 머신 - 롤링 폐기물 에지 - 루프 브릿지 - 장력 - 되감기 기계

구성 요소 목록

아니요

요소

수량

1

장바구니 로딩 중

1 세트

2

유압 캔틸레버 데코일러

1 세트

3

5롤러 스트레이트너

1 세트

4

루프 브리지

2세트

5

슬리팅 머신

2세트

6

폐기물 되감기

1 세트

7

유압식 되감기

1 세트

8

유압 시스템

1 세트

9

전자 제어 시스템

1 세트

10

맞춤형 부품 보호 쉴드

1 세트

(부품 목록은 참고용일 뿐이며 특정 요구 사항은 맞춤형 설계에 대한 생산 요구 사항을 따라야 합니다)

기술 사양

원료 매개변수

코일 재질

알루미늄, 강철, 아연 도금 강철 등

코일 두께

0.3-3MM

코일 폭

500-12500MM

코일 와이트

15톤

완제품 매개변수

폭 공차

≤±0.05mm

슬리팅의 직진도

≤1mm/2000mm

폐기물 정리

 ≥2mm

슬리팅 머신 매개변수

작업 속도

100-180M/분

전원

380V/50HZ

설치된 용량

약 280KW

주요 구성 요소 세부 정보

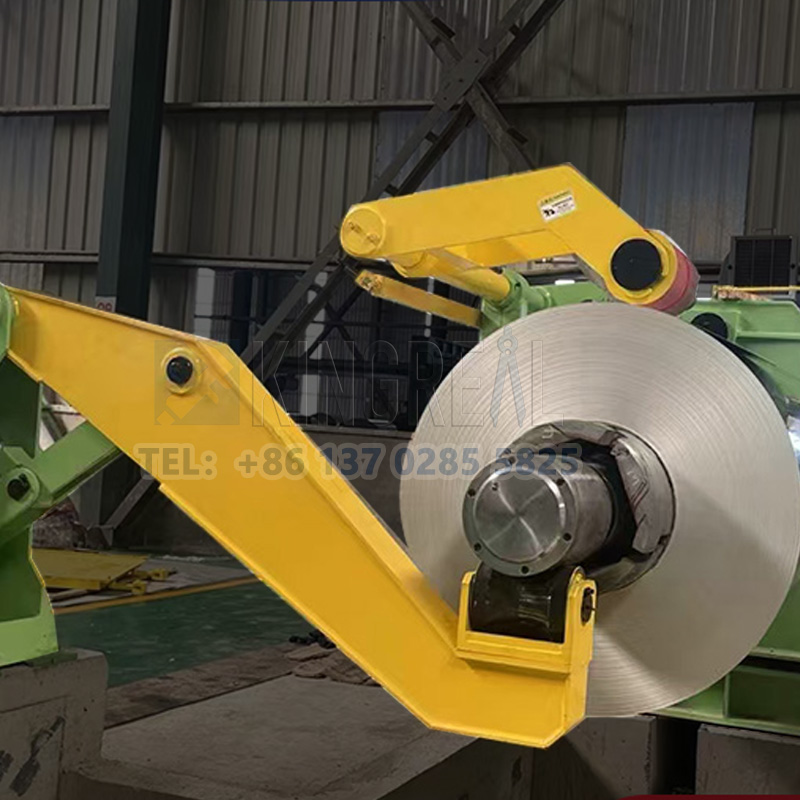

① 유압 캔틸레버 데코일러

유압식 캔틸레버 디코일러의 주요 기능은 웹을 운반하고 회전시켜 공정의 다음 단계를 위해 천천히 풀어지는 것입니다. 이러한 유형의 디코일러는 일반적으로 릴, 스탠드, 드라이브 트레인 등으로 구성되며 단일 베어링 캔틸레버 유형입니다. 릴은 일반적으로 지지 샤프트, 웨지 슬라이드 및 웨지 슬라이드에 중첩된 보우 플레이트로 구성됩니다. 이 플레이트는 다양한 크기의 롤을 수용하기 위해 기울어진 웨지의 작용에 따라 릴을 확장 및 수축합니다.


유압식 캔틸레버 데코일러는 고속 금속 슬리팅 기계 장비에서 특히 중요합니다. 왜냐하면 릴의 회전을 달성하기 위해 모터화될 수 있기 때문에 구동 시스템 아래에서 상부 풀림을 위해 스트립을 포스트 장력 하에 유지할 수 있기 때문입니다.

steel coil slitting line

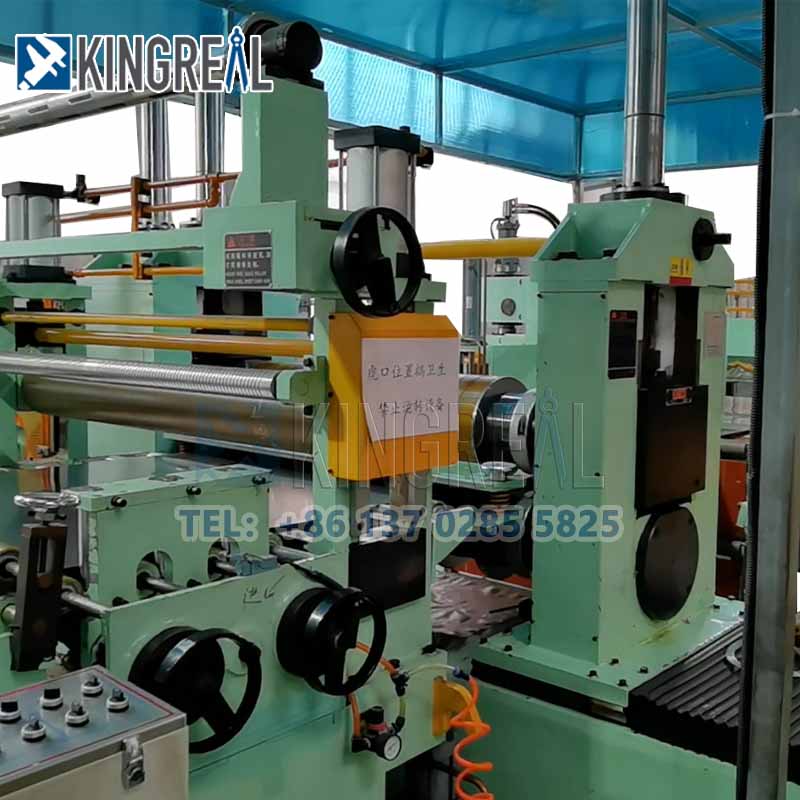

① 듀얼 슬리터 헤드 슬리팅 머신

ㅏ. 본체 프레임: 형강, 강판을 함께 용접하고 어닐링하여 응력을 제거한 다음 기준면을 처리합니다.

비. 한 쌍의 롤러 누르기: 상부 롤러는 실린더 리프팅 압력 재료와 동기화되어 나이프 샤프트에 대한 플레이트의 안정성, 상부 롤러 증기 이동을 보장할 수 있습니다.

씨. 나이프 샤프트 재질: 42CrMo, 사양 200mm×1300mm, 키 홈 포함, 거친 가공, 템퍼링 처리, 중간 주파수 처리, 연삭, 경질 크롬 도금, 재연삭 및 기타 8개 공정을 통해;

steel coil machine

① 보호막:

금속 슬리팅 머신의 보호 기계 커버에는 다음과 같은 역할과 특성이 있습니다.

장비 보호: 기계 보호 커버는 기계가 주변 환경과 직접 접촉하는 것을 격리하고 먼지, 물 얼룩, 기름, 부스러기 및 기타 오염 물질이 기계 내부로 들어가는 것을 방지하여 기계의 서비스 수명을 향상시킬 수 있습니다.

작업 안전: 기계 보호 커버는 작업자와 주변 직원의 안전을 보장하고 작업자가 고속으로 움직이는 부품, 대전된 도체 또는 기타 위험한 부품과 직접 접촉하는 것을 방지하고 사고를 방지합니다.

steel slitting line

왜 우리를 선택 했습니까?

▶ 1. 완전한 코일 처리 장비 솔루션;

▶ 2. 전문기술팀

- 사전 판매 디자인 프로그램; -판매 중 전문 제조; - 판매 후 설치 서비스;

▶ 3. 풍부한 프로젝트 사례

우리는 터키, 사우디아라비아, 인도, 러시아에 슬리팅 머신을 성공적으로 판매했습니다.

slitting steel coils

킹리얼 전시회

coil line machine
