에서전자동 강철 슬리팅 라인십자형 개찰구 코일 보관 암은 금속 코일이 다양한 처리 단계를 통과할 때 원활하게 이동하고 처리할 수 있도록 돕는 중추적인 역할을 합니다. 전자동 철강 슬리팅 머신에서 고효율, 연속 생산을 가능하게 하는 핵심 보조 부품 중 하나입니다. 완전 자동 강철 슬리팅 라인을 설계할 때 KINGREAL STEEL SLITTER는 일반적으로 이 구성 요소를 통합하여 전체 생산 공정 전반에 걸쳐 자동화 수준을 향상시키고 수동 개입의 필요성을 최소화합니다.
크로스형 개찰구 코일 보관 암은 코일 보관 및 취급을 위한 핵심 구성 요소로, 특히 보완하도록 설계되었습니다.전자동 강철 슬리팅 머신. 이들의 주요 기능은 완전 자동 강철 슬리팅 라인에서 처리된 완성된 코일을 즉시 질서 있게 보관하고 효율적으로 처리하는 것입니다. 동시에 원자재 코일의 임시 보관 및 이동을 지원할 수 있습니다. 절단, 되감기, 포장 등 슬리팅 공정의 다양한 단계를 연결하는 중요한 허브 역할을 하여 원활한 작업 흐름을 보장합니다. 십자형 개찰구 코일 보관 암의 구조 설계는 전자동 강철 슬리팅 머신의 생산 요구에 꼼꼼하게 맞춰졌습니다. 일반적으로 회전 암 또는 빔으로 구성되는 핵심 기능은 코일을 고정하고 회전시켜 임시 보관 또는 포장 및 전송과 같은 후속 처리 단계를 용이하게 함으로써 중단 없는 생산 흐름을 보장하는 것입니다.
전자동 강철 슬리팅 라인의 자동화된 생산 특성에 맞춰 교차형 개찰구 코일 보관 암의 설계는 다른 기계 구성 요소와의 호환성을 우선시합니다. 이를 통해 취급 및 처리 장비와 쉽게 통합되어 완전한 폐쇄 루프 자동화 생산 시스템을 형성할 수 있습니다.
완전 자동 강철 슬리팅 라인의 자동화된 제어 요구 사항을 충족하기 위해 크로스형 개찰구 코일 보관 암은 모터 제어 시스템에 의해 구동되고 PLC에 의해 지원됩니다. 이 구성을 통해 코일의 정확한 위치 지정과 유연한 회전이 가능하며 전자동 강철 절단 라인의 생산 리듬과 완벽하게 동기화됩니다.
~ 안에전자동 강철 슬리팅 머신, 십자형 개찰구 코일 보관 암의 설치 위치 및 구조 설계는 전자동 강철 슬리팅 머신의 생산 작업 흐름을 중심으로 특별히 최적화되었습니다. 핵심 목표는 생산 과정에서 완성된 코일의 배출, 보관 및 이송과 관련된 문제를 해결하여 전자동 강철 절단 라인의 전반적인 생산 효율성을 높이는 것입니다. 특히 십자형 개찰구 코일 보관 암 구성 요소는 전자동 강철 슬리팅 머신의 배출 트롤리 후면에 위치합니다. 이는 리코일러 및 언로딩 트롤리와 시너지 효과를 발휘하여 슬리팅 작업과 후속 완제품 처리 단계 사이에 정확한 인터페이스를 생성하고 궁극적으로 전자동 강철 슬리팅 라인의 생산 공정이 연속적이고 중단 없이 유지되도록 보장합니다. KINGREAL STEEL SLITTER 엔지니어가 전자동 강철 슬리팅 기계를 위한 이 특정 구성 요소를 설계한 주요 목적은 끝 부분이 고정된 후 완성된 강철 코일을 회전 랙으로 즉시 전송할 수 있도록 하는 것입니다.
이를 통해 완전 자동 강철 슬리팅 기계의 리코일러는 오버헤드 크레인이 완제품을 운반할 때까지 기다릴 필요 없이 실시간으로 다음 코일 감기를 시작할 수 있으므로 크레인 관련 지연으로 인한 가동 중지 시간을 근본적으로 줄이고 다운스트림 포장 작업의 간섭을 제거합니다. 결과적으로 이는 전자동 강철 절단 라인의 실제 작동 시간을 효과적으로 늘리고 시간당 생산 능력을 향상시킵니다. 또한 십자형 개찰구 코일 보관 암 랙을 구현하면 오버헤드 크레인이 전자동 강철 슬리팅 머신의 생산 리듬에 묶이는 것을 방지하여 다른 무거운 물건을 들어 올리는 작업에 대해 보다 유연한 일정 관리 및 배치가 가능해졌습니다. 이는 작업장의 생산 레이아웃과 장비 활용을 더욱 최적화하여 전자동 강철 절단 라인의 보다 원활하고 효율적인 생산 작업 흐름을 보장합니다.

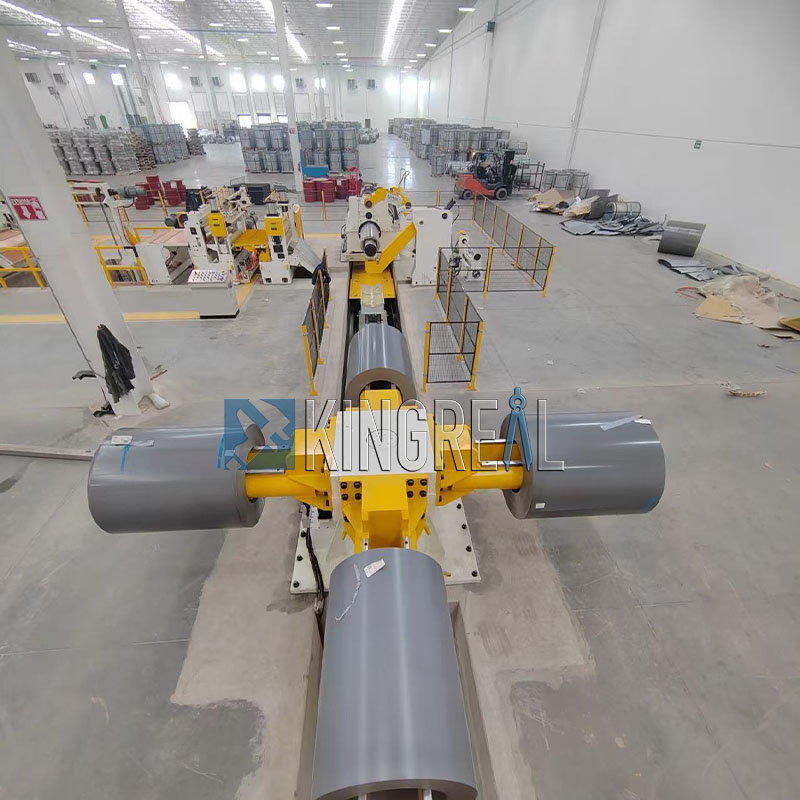

전자동 강철 슬리팅 머신의 특정 부하 요구 사항과 작동 환경에 맞춰 크로스형 개찰구 코일 보관 암 랙의 구조와 기능이 세심하게 설계되었습니다. "십자형"(180도) 양면 회전 랙 구성을 사용하며 단면 부하 용량은 최대 16톤에 이릅니다. 이를 통해 전자동 강철 슬리팅 기계로 가공된 대형 중금속 코일을 쉽게 처리할 수 있으며 강철 가공과 같은 고강도 산업 응용 분야의 엄격한 요구 사항을 완벽하게 충족합니다. 십자형 개찰구 코일 보관 암 랙에는 4개의 보관 암이 장착되어 전자동 강철 슬리팅 라인으로 처리된 여러 개의 완성된 코일을 동시에 보관할 수 있습니다. 이를 통해 라인의 지속적인 생산 능력이 더욱 향상되고 완제품 축적으로 인한 가동 중단 시간이 방지됩니다. 동력 측면에서 랙의 회전은 기어 전달 시스템을 통해 유압 모터에 의해 구동됩니다. 이 메커니즘은 원활한 작동과 충분한 출력을 보장하여 정확하고 효율적인 회전 동작을 보장합니다. 랙은 시계 방향 및 반시계 방향 모두에서 완전한 360도 회전을 지원하여 완성된 코일에 대한 다양한 이송 방향 및 보관 요구 사항을 수용할 수 있는 유연성을 제공하므로 전자동 강철 슬리팅 기계의 언로딩 트롤리 및 포장 장비와의 원활한 조정이 용이합니다.
장비전자동 강철 슬리팅 머신크로스형 개찰구 코일 보관 암을 사용하면 자동화 수준이 크게 향상됩니다. 이를 통해 수동 개입의 필요성이 획기적으로 줄어들어 수동 작업과 관련된 육체 노동 강도가 낮아지고 인적 오류로 인한 생산 손실이 최소화됩니다. 기존의 전자동 강철 슬리팅 라인 생산 워크플로에서는 슬리팅 공정이 완료되면 후속 포장을 위해 완성된 코일을 리코일러에서 들어 올리기 위해 수동 크레인 작업이 필요합니다. 이 공정은 시간이 많이 걸릴 뿐만 아니라 전자동 강철 슬리팅 기계가 기다리는 동안 가동 중단 시간이 길어져 생산 효율성이 심각하게 저하됩니다. 그러나 크로스암 코일 핸들러를 통합하면 이 문제가 완전히 해결됩니다. 전자동 강철 슬리팅 기계가 작업을 마친 직후 언로딩 트롤리가 슬릿 완성 재료를 자동으로 크로스암 핸들러로 운반합니다. 그런 다음 크로스암이 완성된 코일의 수용 및 임시 보관을 맡아 언로딩 트롤리가 완전 자동 강철 슬리팅 라인으로 즉시 복귀하여 다음 생산 주기를 지원함으로써 슬리팅, 언로딩 및 보관 단계가 원활하게 통합됩니다.
상단 장착형 구동 시스템: 회전 게이트는 지지 기어와 모터로 구성된 상단 장착형 구동 시스템을 활용하므로 유지 관리가 더 쉽습니다. 이러한 설계는 작동 안정성과 신뢰성을 모두 보장합니다.
신호 및 기계적 포지셔닝: 회전 게이트는 신호 기반 감지와 기계적 정지를 결합한 하이브리드 포지셔닝 시스템을 사용하여 코일의 정확한 이동과 정확한 배치를 보장합니다. 이 고급 포지셔닝 메커니즘은 안전하고 효율적인 작동을 보장합니다.
안정적이고 신뢰할 수 있는 구조: 회전 게이트는 안정적인 작동을 위해 설계된 견고한 프레임 구조를 갖추고 있습니다. 무거운 하중을 쉽게 지지할 수 있어 크고 무거운 코일을 처리하기 위한 안전하고 안정적인 솔루션을 제공합니다.
다른 구성요소의 기능에 대해 더 자세히 알고 싶으십니까?전자동 강철 슬리팅 라인? KINGREAL STEEL SLITTER에 직접 문의해 주세요!
