라이트 게이지는 길이 라인으로 절단됩니다얇은 금속 코일을 사전 설정된 길이로 평평하게하고 자릅니다. 이 광선 게이지는 길이 라인으로 절단됩니다. 특히 금속 가공 산업, 특히 냉간 탄소강, 스테인레스 스틸 및 비철 금속의 정밀 절단에 널리 사용됩니다.
이 기사는 핵심 구조, 프로세스 흐름, 주요 기술 매개 변수 및 길이 기계에 대한 광기 컷의 핵심 장점에 대한 자세한 분석을 제공하여 독자 에게이 매우 효율적인 처리 장비에 대한 더 깊은 이해를 제공합니다.
A 길이 기계에 대한 라이트 게이지 절단일반적으로 효율적이고 정확한 처리를 달성하기 위해 함께 작동하는 여러 부품으로 구성됩니다. 다음은 길이 라인으로 가벼운 게이지 컷의 주요 구성 요소입니다.

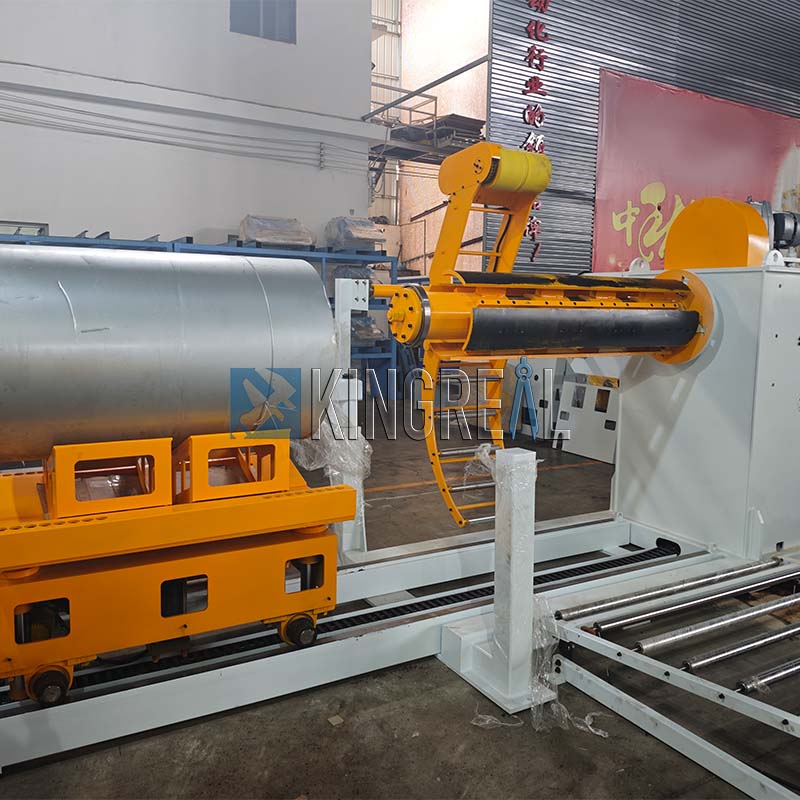

광선 게이지 컷을위한 트롤리로드 길이 라인 : 금속 코일을 저장 영역에서 해리로 운반합니다.
라이트 게이지 컷을위한 서류기 길이 라인 : 후속 가공을 위해 금속 코일을 풀어줍니다.
라이트 게이지를위한 패드 프레스 길이 라인 : 가공 중에 코일이 안정적으로 유지되도록합니다.
라이트 게이지 컷의 레벨링 장치 길이 라인 : 코일은 굽힘을 제거하고 후속 처리 중 정확도를 보장합니다. 고객 요구에 따라 6 단계, 4 단계 또는 2 단계 레벨링 장치를 사용할 수 있습니다.
이동식 브리지, 가이드 및 교정 장치 및 사이징 메커니즘 : 코일 시트를 안내하고 배치하여 전단 공정 중에 올바른 위치에 남아 있는지 확인합니다.
라이트 게이지 컷을위한 라미네이팅 장치 길이 라인 : 옵션은 보호 필름을 시트 표면에 적용합니다.
라이트 게이지를위한 전단 기계 길이 기계 : 전단 레벨 코일 시트를 미리 정해진 길이의 시트로 안내합니다. 전단 기계는 기계적 또는 유압 일 수 있으며 다른 재료와 두께에 적응할 수 있습니다.
라이트 게이지 컷을위한 컨베이어 테이블 길이 기계에 : 전단 시트를 다음 프로세스 단계로 운반합니다.

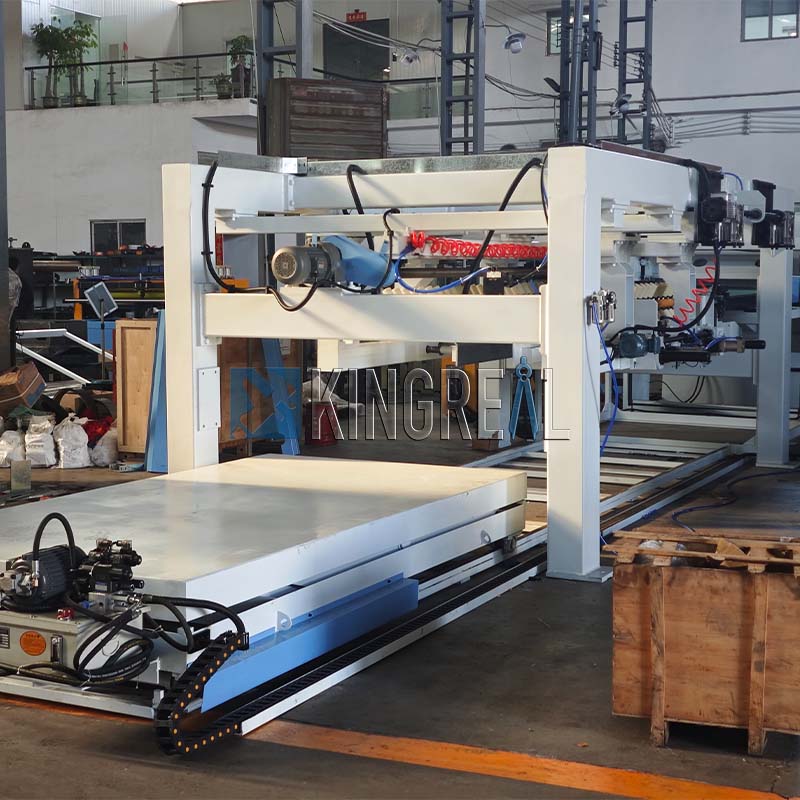

공압 스태킹 랙, 유압 리프팅 플랫폼 및 컨베이어 롤러 테이블 : 이 장치는 스태킹 및 전송을 자동화하여 효율성을 향상시킵니다.
유압 및 전기 제어 시스템 : 전체 생산 라인의 전력 및 제어, 모든 구성 요소의 조정 된 작동을 보장합니다.
모든 구성 요소는 PLC 제어로, 높은 수준의 자동화 및 신뢰성을 보장합니다.
 |
 |
 |

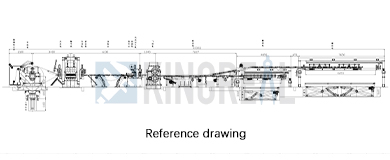

코일 리프터 ----- 데 일러 ---- 스 누버 롤러 + 핀치 롤 + 프리 레벨링 머신 ---- 루프 브리지 ---- 측면 가이드 ---- 정밀 5- 롤러 레벨링 머신 (서보 제어) ---- 고속 전단 ---- 컨베이어 ---- 자동 스태커 + x 리프팅 플랫폼 + 언로드 카트
재료
CR, 아연 도금, 컬러 코팅 스틸, 스테인리스 스틸
두께 범위
0.2-2mm / 0.3-3.2mm
너비 범위
1250/1300/1500/1600/1800/2000mm
코일 무게
10/15/20t
코일 I.D.
508mm
절단 길이
500-4000mm; 500-6000mm
작업 속도
0 ~ 120m/min (평균 속도 0 ~ 60m/min)
고도로 자동 라이트 게이지는 길이 라인으로 절단됩니다
그만큼길이 기계에 대한 라이트 게이지 절단완전 자동화 제어를 위해 PLC 시스템을 사용합니다. 이 시스템은 다양한 구성 요소의 조정 된 작동을 조정할뿐만 아니라 모든 생산 공정의 실시간 모니터링도 제공합니다. PLC는 작동 조건에 따라 장비 매개 변수를 자동으로 조정하여 전체 라이트 게이지 컷을 길이 라인으로 최적으로 작동하도록합니다. 또한이 시스템은 빠른 매개 변수 리셋 기능을 지원하여 처리 요구 사항 및 생산 조건에 따라 유연하게 적응하여 경도 절단의 길이 기계에 대한 적응성을 크게 향상시킵니다.
라이트 게이지 컷을위한 자동 측정 시스템 길이 라인
고정밀 자동 측정 장치가 장착 된 시스템은 절단 길이와 생산량을 실시간으로 표시하여 각 제품이 프로세스 표준을 충족하도록합니다. 통합 센서와 데이터 처리 장치를 사용하여 시스템은 밀리 초 단위의 치수 검사를 완료 하고이 데이터를 PLC 제어 시스템으로 다시 공급합니다.
이 폐쇄 루프 제어 모드를 사용하면 라이트 게이지 절단이 길이 기계에 따라 측정 된 데이터를 기반으로 처리 매개 변수를 동적으로 조정하여 ± 0.1mm 이내에 안정적인 절단 정확도를 보장하고 제품 일관성을 크게 향상시킵니다.
라이트 게이지 컷을위한 다중 안전 보호 길이 라인
비상 정지 장치의 이중 보호 메커니즘과 지능형 경보 시스템이 장착되어 있습니다. 안전 회로는 실시간 상태 모니터링을 위해 PLC를 사용합니다.
비정상 신호가 감지되면 시스템은 0.5 초 이내에 보호 기능을 트리거하여 효과적으로 방지합니다.길이 기계에 대한 라이트 게이지 절단손상 및 개인 상해.
가청 및 시각적 경보 시스템은 동시에 결함 위치를 나타내므로 연산자가 문제의 원인을 신속하게 찾아 평균 결함 응답 시간을 40%줄이는 데 도움이됩니다.
라이트 게이지 컷을위한 서보 피딩 길이 라인
폐 루프 감지 기술이있는 서보 구동 공급 시스템은 ± 0.05mm의 위치 정확도를 달성합니다. 서보 모터는 인코더를 사용하여 공급 위치에 대한 실시간 피드백을 제공하여 사전 설정 값을 동적으로 비교하고 보상합니다.
기존의 유압식 공급 방법과 비교할 때 서보 시스템의 응답 속도는 60% 빠르며 재료 두께의 갑작스런 변화에 대한 적응 조정을 지원하므로 고발한 소규모 배치 생산의 유연한 생산에 이상적입니다.
길이 기계로의 가벼운 게이지 컷을위한 용접 열처리
모든 강철 구조물 용접은 큰 템퍼링 용광로에서 스트레스 릴리프 처리를받습니다. 이 과정은 잔류 용접 응력을 효과적으로 줄이고 장비 수명을 30%이상 연장합니다. 처리되지 않은 용접은 교대 하중 하에서 피로 균열이 발생하기 쉽습니다. 580 ° C ± 10 ° C의 일정한 온도에서의 템퍼링은 금속 격자를 재정렬하여 HRC22-26 범위 내에서 이상적인 경도를 유지하여 장기 작동 안정성을 보장합니다.
라이트 게이지 컷을위한 고효율 전단 길이 라인
최적화 된 최첨단 설계와 결합 된 특허받은 유압 시스템은 분당 25 컷의 고속 전단 속도를 달성합니다. 특수 합금 블레이드는 보통 재료보다 3 배의 서비스 수명과 0.02mm/m 이하의 절단 수명을 갖습니다. 실제 응용 프로그램에 따르면이 기술은 단일 교대 출력을 45% 증가시키는 동시에 에너지 소비를 15% 감소시키는 것으로 나타났습니다. 선택적 자동 윤활 시스템은 공구 마모를 더욱 줄입니다.
