제품 설명

비디오 디스플레이:

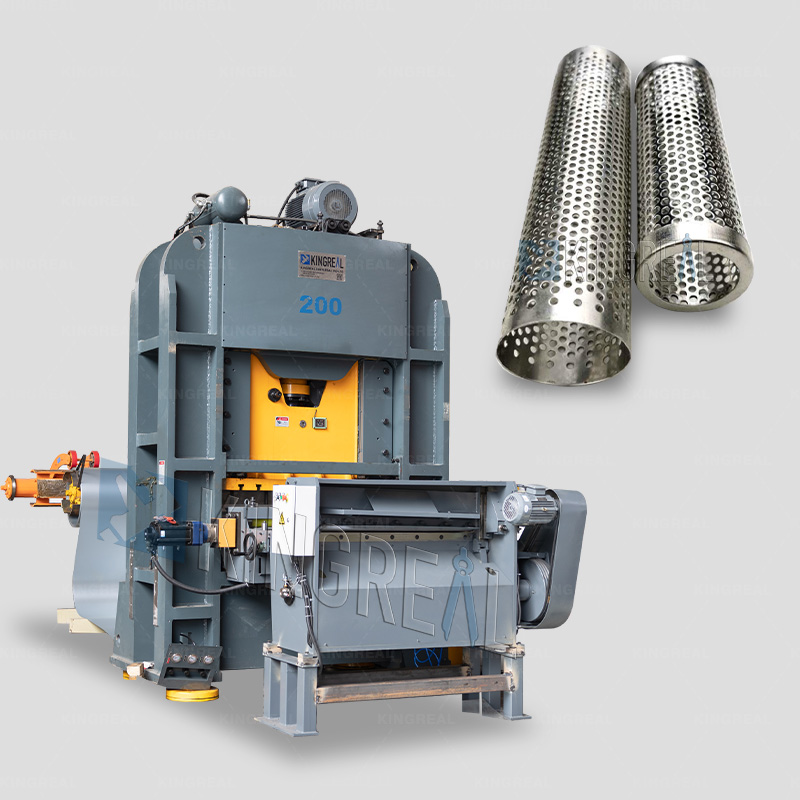

금속 필터 천공 제작 기계에 대한 설명

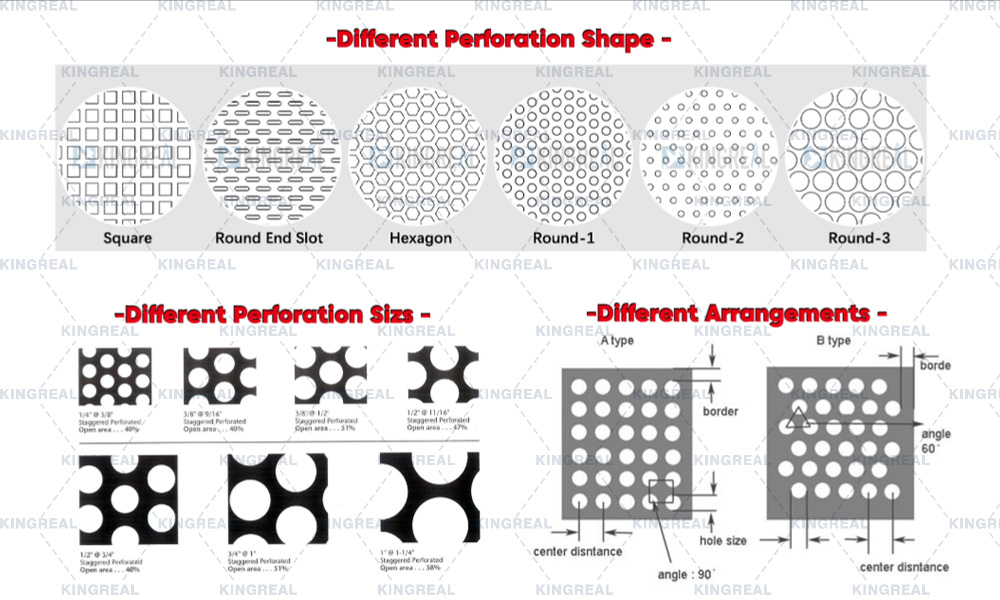

금속 필터 천공 라인은 펀칭 기술을 통해 금속 시트에 일련의 구멍을 생성하는 금속 필터 생산을 위한 전문 장비이며, 이러한 구멍은 필요에 따라 다양한 모양과 크기로 만들 수 있습니다.

금속 필터는 액체 또는 가스에서 고체 입자를 분리하기 위해 여과 시스템에 널리 사용됩니다. 이러한 생산 라인에는 일반적으로 공급 시스템, 스탬핑 장비, 금형 및 관련 제어 시스템이 포함되어 있어 고효율 및 정밀 생산이 가능합니다. 금속 카트리지는 일반적으로 스테인레스 스틸, 알루미늄, 구리 등으로 만들어지며, 천공 라인은 이러한 재료를 처리하여 균일한 기공 크기와 분포를 가진 카트리지를 생산할 수 있습니다.

이러한 천공 필터는 고온 저항, 내식성, 고강도와 같은 특성으로 인해 화학, 식품 및 음료, 제약, 환경 보호 등과 같은 많은 산업 분야에서 광범위한 응용 분야를 가지고 있습니다.

금속 시트 천공 기계의 작업 과정

sheet metal perforating machine

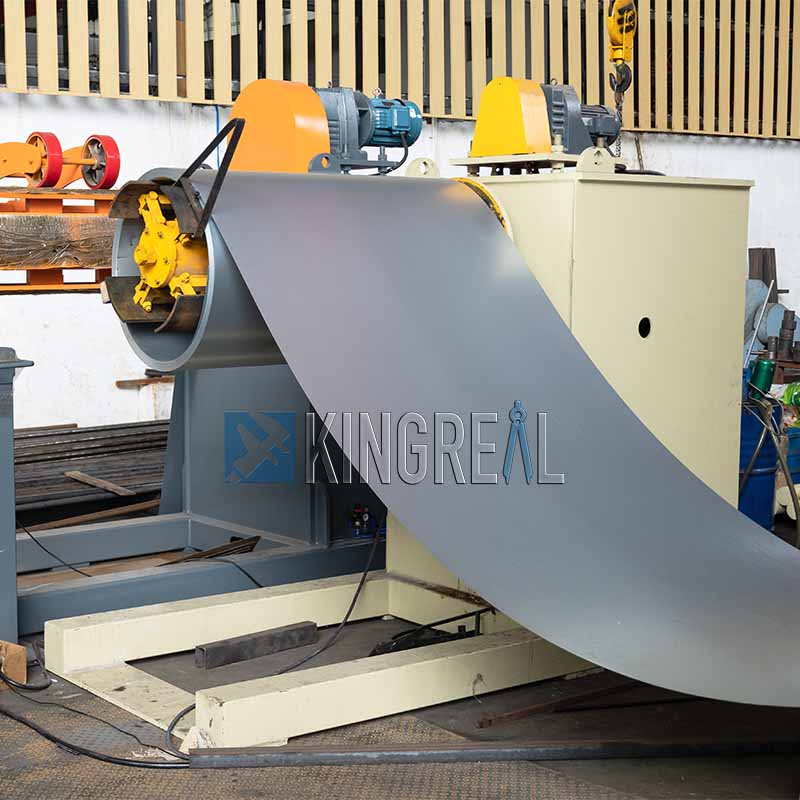

자동 재료 데코레이터-- 첫 번째 편평화-- 구멍 Punchin-- 서보 공급-- 길이 절단-- 장력 스테이션 및 되감기

기술 사양

아니요	부분	사양
1	재료의 폭	<1250mm
2	최대. 외경	F1200
3	최대 부하	5톤
4	재료의 두께	0.3-2mm
5	휴식의 방법	공압 이완
6	정지 게이지	2세트, 수동 조절
7	피더 모터 동력	7.5KW
8	정밀 교정기 전원	3KW

주요 구성요소 세부사항:

▶ 프리스트레이트너

롤러의 변형을 방지하는 전문적인 9개의 롤러 플랫 장치와 4개의 상단 롤러 및 5개의 하단 롤러입니다.

코일재질을 평탄하게 하여 표면을 평탄하게 만들어 펀치의 정확성을 높이는 부품입니다. 모터는 3.0kw이며 빠른 응답과 높은 정밀도가 특징인 기어박스 감속기 모터를 통해 구동됩니다.

▶ 125 TON 고속 갠트리 프레스125톤의 압력을 전달할 수 있는 고속 갠트리프레스입니다. 이 프레스는 일반적으로 금속, 플라스틱, 복합재 등 광범위한 재료의 고속 정밀 스탬핑 및 성형 공정에 사용됩니다. 그 특징에는 생산성과 제품 품질을 향상시키는 6기통 설계, 고속 작동 및 자동화된 제어가 포함됩니다.

▶ 서보모터 이송장치(서보 모터 공급 장치)는 서보 모터를 사용하여 기계 또는 생산 라인에 재료를 공급하는 것을 정밀하게 제어하는 장치입니다. 이 장치는 프로그래밍된 매개변수에 따라 재료의 위치, 속도 및 가속도를 정밀하게 제어할 수 있어 효율적이고 정밀한 자동 공급을 실현합니다.

서보 모터 공급 장치의 주요 구성 요소는 일반적으로 다음과 같습니다.

서보 모터: 공급 메커니즘을 구동하는 데 필요한 전력을 제공합니다.

컨트롤러: 명령을 받아 서보 모터의 동작을 제어합니다.

공급 메커니즘: 롤러, 벨트 컨베이어 또는 재료를 물리적으로 이동하는 데 사용되는 기타 기계 장치 등.

센서: 재료 위치와 속도를 모니터링하여 컨트롤러에 피드백을 제공하여 모션을 조정합니다.
