금속 바게트 트레이 천공 펀칭 기계 만들기

금속 바게트 트레이 천공 펀칭 기계는 금속 바게트 트레이 제품을 생산하기 위해 금속 시트 코일을 펀칭하는 데 사용되는 기능 코일 천공 제작 기계 중 하나입니다!

문의 보내기    PDF 다운로드

제품 설명

기계를 만드는 금속 바게트 쟁반 관통되는 구멍을 뚫는의 영상 표시:

금속판 천공 기계 만들기

KINGREAL 금속판 천공 기계는 판금에 일련의 구멍을 생성하는 금속 가공 공정입니다. 이 공정은 일반적으로 필요에 따라 다양한 크기와 모양의 구멍을 만드는 데 사용할 수 있는 펀치 프레스 금형을 사용하여 수행됩니다. 천공 와이어는 기계 및 장비 커버, 공기 필터, 배기 머플러, 단열 패널, 파티션 및 기타 여러 응용 분야와 같은 광범위한 응용 분야에 사용됩니다.

metal sheet perforated machine


천공 기술의 장점은 다양한 응용 분야에 맞게 재료, 재료, 모양, 판 크기, 판 두께, 구멍 직경 등을 폭넓게 선택할 수 있다는 것입니다.  또한, 건물 내외부 모두에서 타공 금속판을 벽재, 칸막이, 조명기구 등으로 활용하는 등 장식적인 목적으로도 천공이 가능하다.

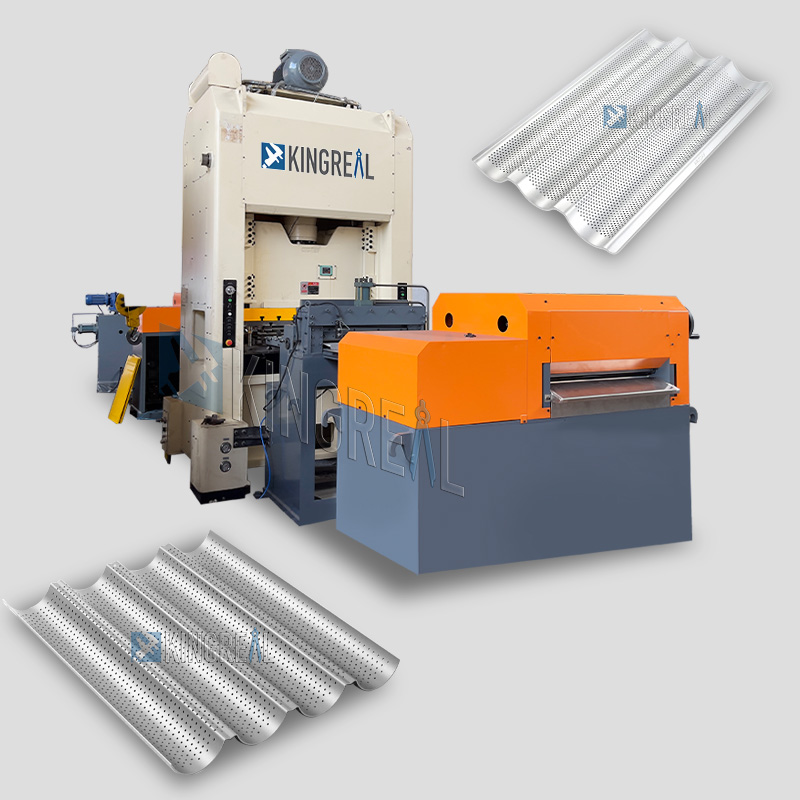

최근 KINGREAL은 금속 베이킹 트레이의 재질, 펀칭의 필요성 및 제품 특성에 따라 설계 및 생산되는 금속 바게트 트레이를 판매하는 고객을 위한 천공 시트 펀칭기 생산 솔루션도 제공했습니다.

판금 천공 기계에 대한 작동 원리

강철 구멍 펀치 기계의 작동 원리는 펀칭기를 사용하여 작업 기계 플랫폼에 원료를 설치하고 펀칭 다이는 동력 메커니즘의 구동(예: 수동 구동 또는 유압식) 하에서 재료에 작용하는 것입니다. 구동) 펀칭 작업을 완료합니다.

sheet metal perforating machine

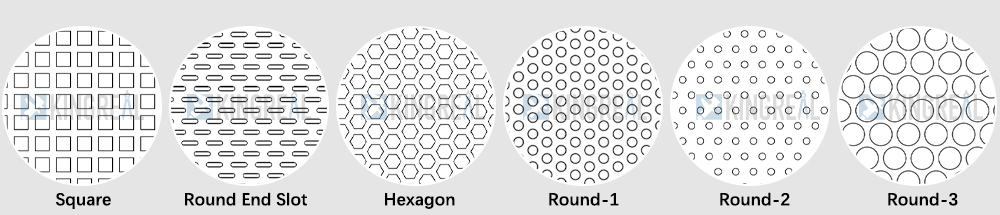

금속 펀치 프레스 기계는 시트 가공, 스탬핑, 성형, 엠보싱 등과 같은 작업을 수행하여 금속을 다이에 강제로 밀어 넣어 원하는 구멍을 만들 수 있습니다. 이 기술은 기계 및 장비용 커버, 공기 필터, 배기 머플러 등과 같은 다양한 구멍 패턴을 가진 판금을 제조하는 데 널리 사용됩니다. 또한 천공 펀칭기는 다양한 구멍 모양의 금속판을 만드는 데 사용됩니다.


펀칭 라인의 정밀도와 속도는 다양한 생산 요구에 맞게 다양한 유형의 펀칭기로 조정될 수 있습니다.

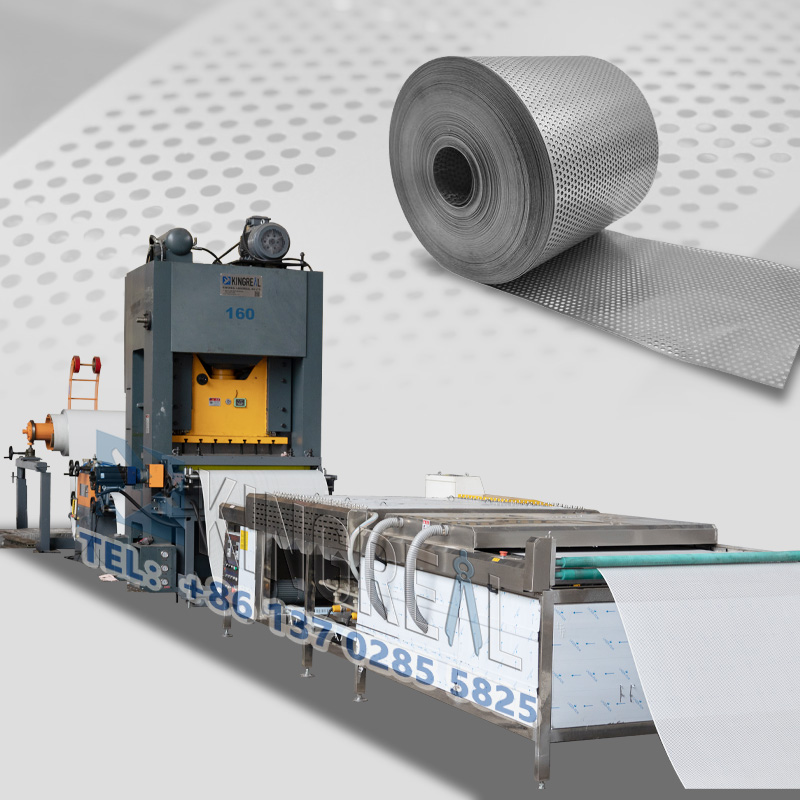

금속판 천공 기계의 작업 과정

metal punching machine

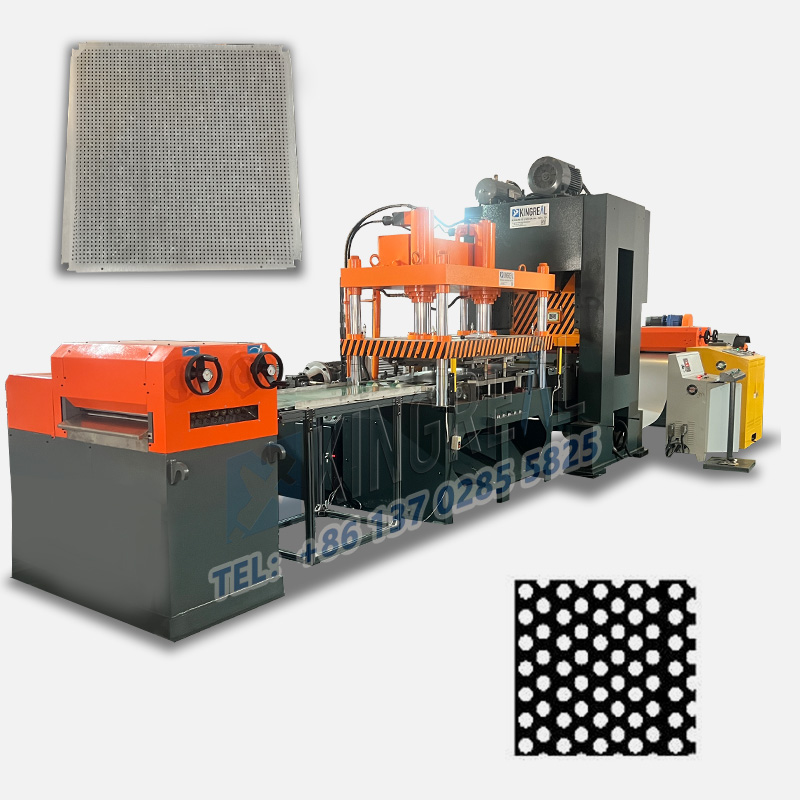

유압식 데코일러 - 사전 교정기 - 125톤 갠트리 펀칭 프레스 - 서보 피더 장치 - 길이 기계/리코일러 기계(선택 사항)로 절단

기술 사양:

원료 두께

0.4-0.6mm

최대 생산 규모

폭 1250mm

구멍 크기

Φ3mm

생산 속도

100-160SPM

언코릴러 모터 동력

3KW

피더 모터 동력

7.5KW

갠트리 프레스 파워

18.5KW

주요 구성 요소 세부 정보 표시:

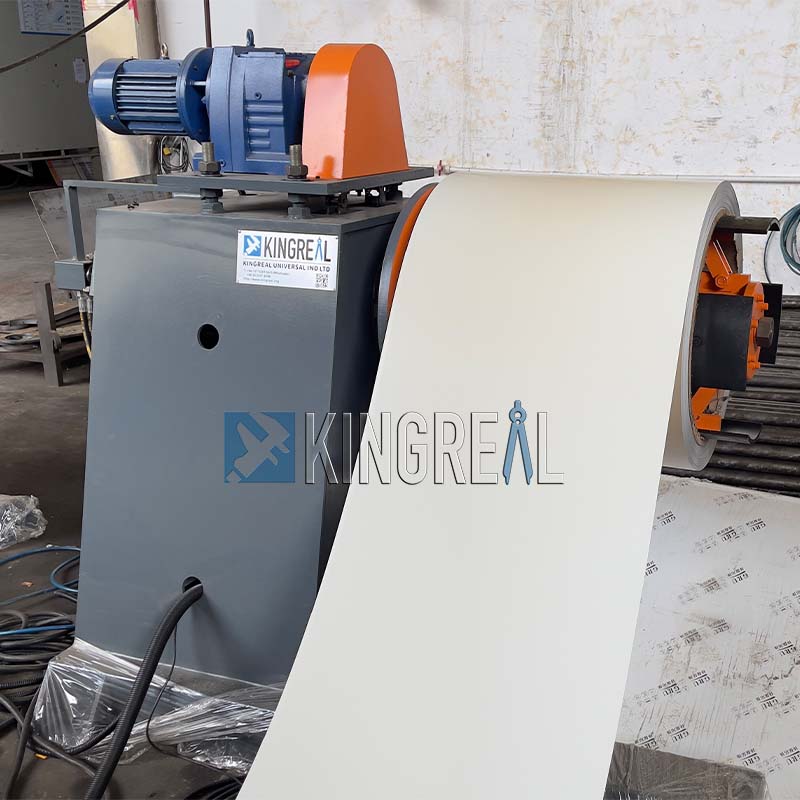

천공된 기계 데코일러 부분:


금속 펀칭 라인 데코레이터판금 생산 라인에 사용되는 특수 장비로 주로 추가 가공을 위해 강철 코일을 운반하고 펼치는 데 사용됩니다.


구조적 특징: 언코일러는 일반적으로 상자 모양의 용접 구조를 가지며, 주파수 제어 모터는 릴 샤프트를 구동하여 기어 박스를 통해 감속 후 주동력을 제공합니다. 릴은 두 개의 베어링에 의해 기어박스 본체에 지지되는 중공축이며, 베어링 사이에 변속기 스퍼 기어가 장착되어 있습니다.기능적 특징: 언와인더스트립 장력을 유지하면서 스트립을 풀 수 있으며, 중앙 제어 하에 자동 스트립 센터링도 가능합니다.


sheet metal punching machine
metal perforating machine

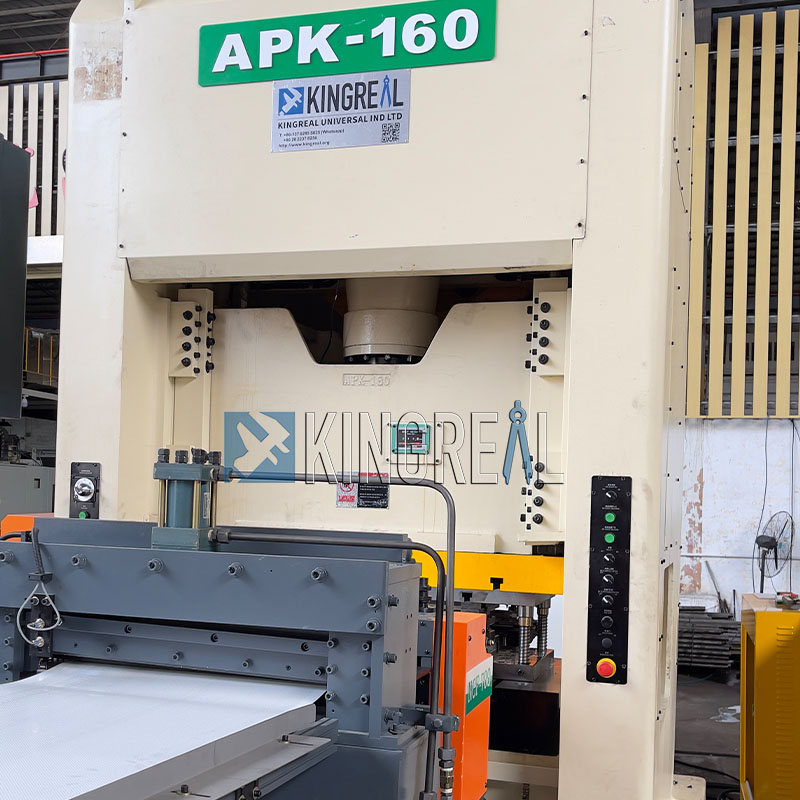

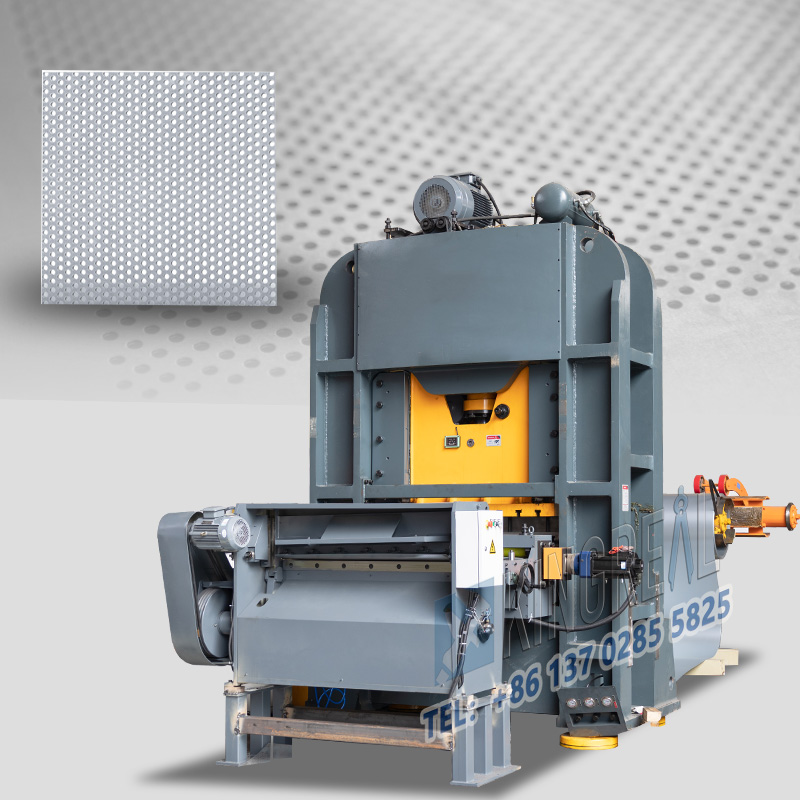

천공된 갠트리 펀칭기


▶ 고속 정밀도: 스탬핑 공정의 정확성을 유지하면서 고속으로 작동할 수 있는 프레스입니다.

▶ 안정적인 구조: 갠트리 구조 설계로 대규모 및 고강도 스탬핑 작업에 안정적인 작업 플랫폼을 제공합니다.

▶ 자동 윤활 시스템: 자동 윤활 시스템이 장착되어 장기간 작동 중에 기계의 안정성을 보장하고 장비의 수명을 연장합니다.

▶ 주파수 변환 속도 제어: 프레스 속도는 주파수 변환기에 의해 제어되며 다양한 처리 요구 사항에 따라 스탬핑 속도를 조정할 수 있습니다.

▶ 공기마찰 클러치 및 브레이크 : 공기마찰 클러치 및 브레이크 시스템을 채용하여 기계의 응답속도 및 안전성을 향상시켰습니다.

▶ 고정점 정지 기능 : 스탬핑 공정 중 상사점에서 정밀하게 정지할 수 있어 금형 교체 및 유지보수가 편리합니다.

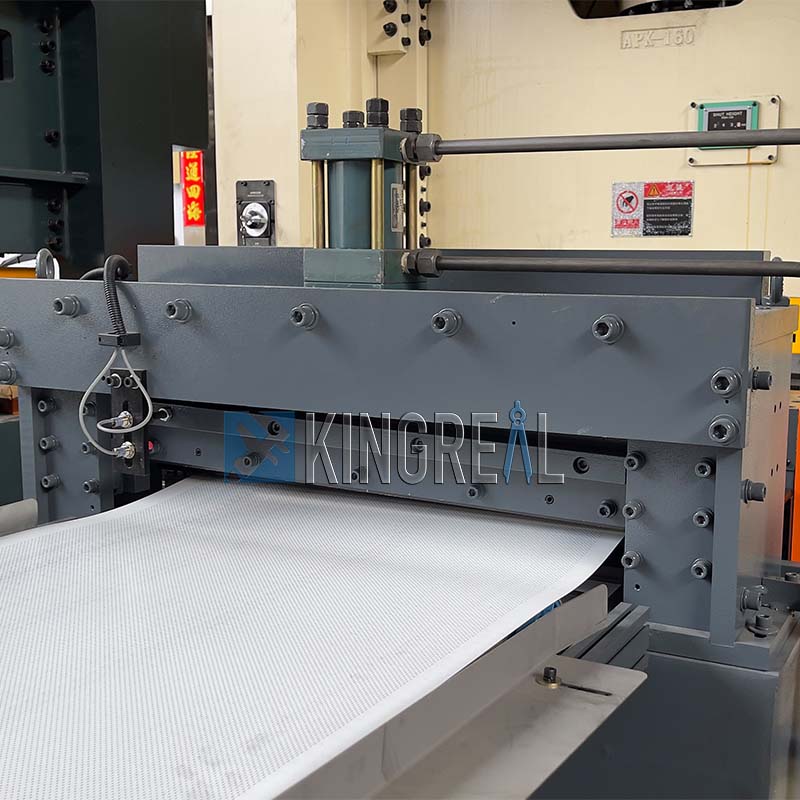

절취선 서보 모터 공급 장치


▶ 메탈 펀칭 라인의 서보 모터 이송 장치는 서보 모터의 정밀 제어를 활용하여 정확한 소재 이송을 구현하는 고정밀 자동화 장비입니다.

▶ 정밀한 제어: 서보 모터는 공급 속도와 위치를 정밀하게 제어하여 설정된 매개변수에 따라 재료가 이송되도록 할 수 있습니다.

▶ 고효율: 서보 모터의 빠른 응답 시간은 생산 라인의 효율성을 높이고 가동 중지 시간을 줄입니다.

▶ 프로그래밍 용이성: 서보모터 피더에는 일반적으로 사용자 친화적인 인터페이스가 장착되어 있어 작업자가 다양한 생산 요구에 맞게 쉽게 프로그래밍할 수 있습니다.



perforated metal machine

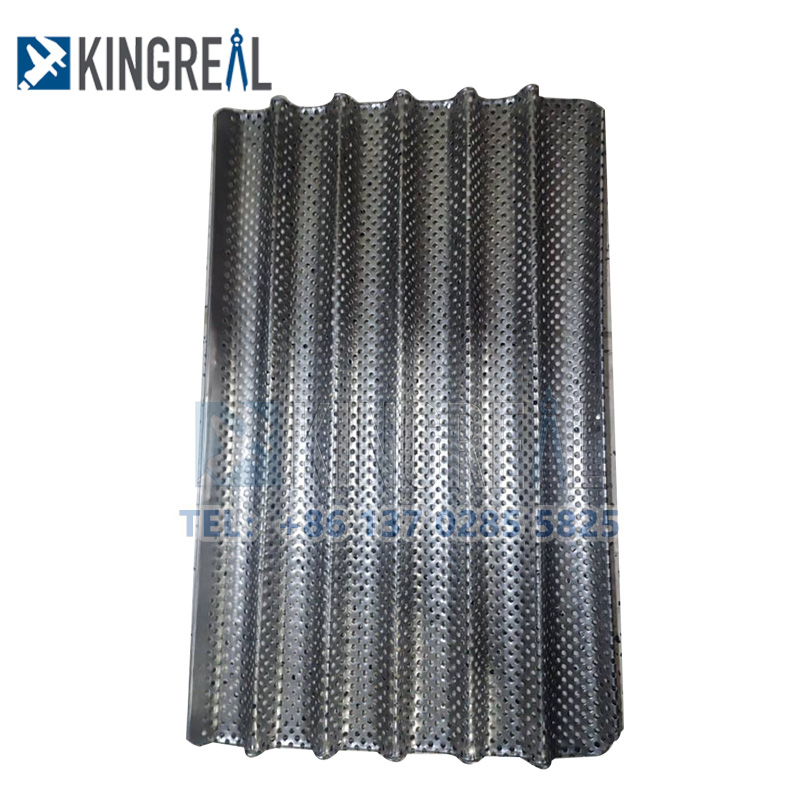

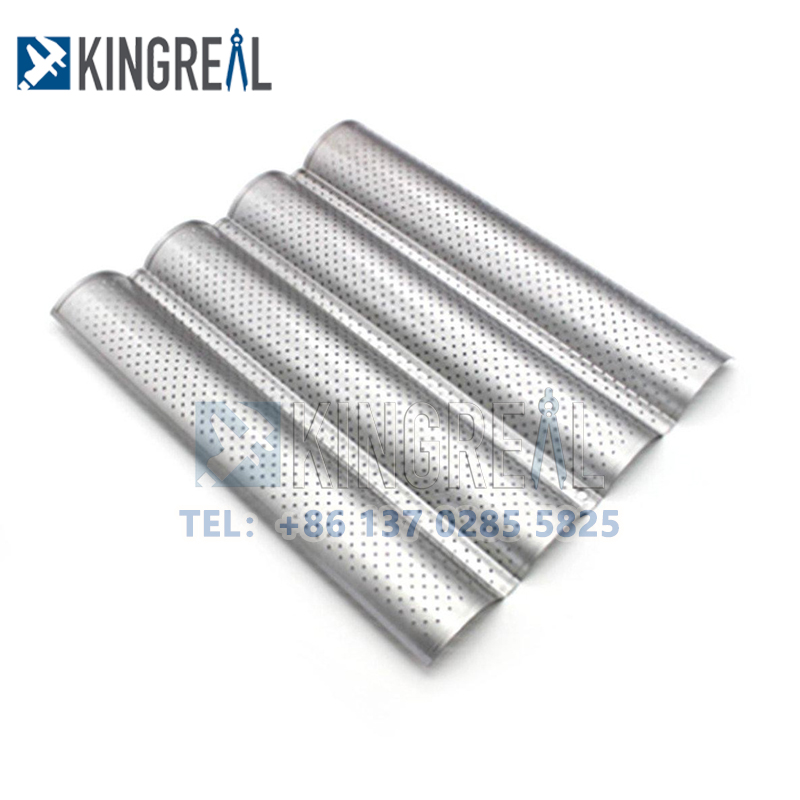

스테인레스 스틸 천공 바게트 트레이 정보:

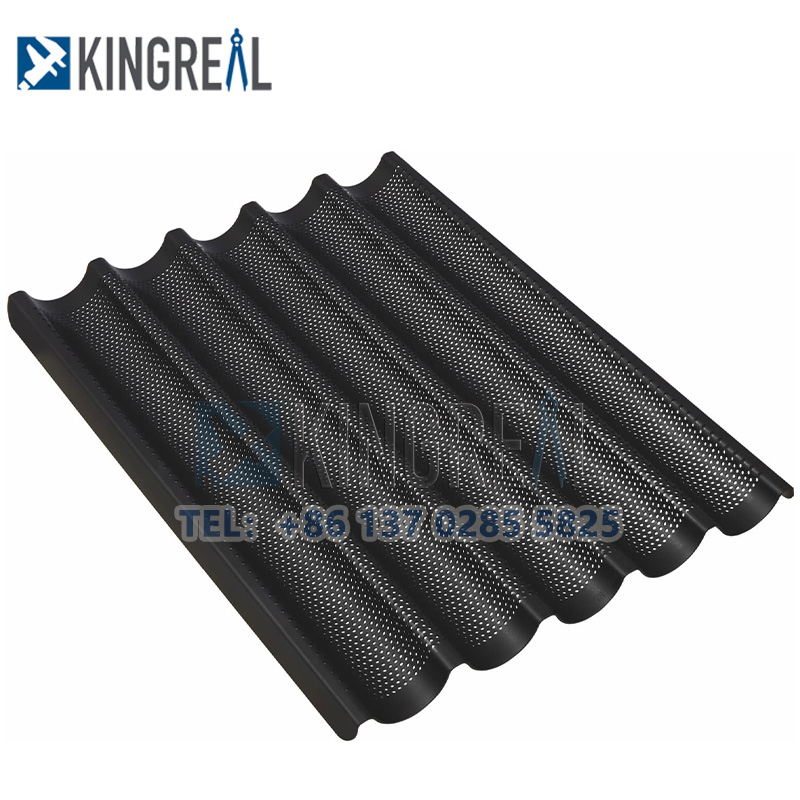

천공된 금속 바게트 베이킹 팬은 일반적으로 금속으로 만들어지고 표면에 일련의 구멍이 있도록 설계된 베이킹 도구입니다. 이러한 구멍은 열을 더욱 고르게 분산시켜 더 나은 환기와 열 전달을 돕습니다.

perforated sheet machine


어떤 유형의 금속 천공 기계를 공급할 수 있습니까?


1. 절단을 가진 금속 장 코일 관통되는 생산 라인

2.코일 펀칭 블랭킹 라인 솔루션 완성

3. 금속 천장 타일 천공선
