플라이 전단을 사용하여 길이 기계로 절단

KINGREAL은 최대 80M/Min의 속도를 제공하는 플라이 전단 기능을 갖춘 길이 절단 기계를 제공하여 금속 절단 길이 출력에서 ​​고객에게 더 많은 생산 이점을 얻을 수 있습니다.

문의 보내기    PDF 다운로드

제품 설명

비디오 디스플레이:


길이 라인으로 절단 - 플라잉 전단 고속 생산

KINGREAL STEEL SLITTER는 길이 절단 라인 분야의 전문 제조업체이자 생산업체로서 고객에게 최적의 솔루션을 제공하기 위해 최선을 다하고 있습니다.

고객이 요구하는 금속 절단 용량, 처리할 원자재의 범위 및 공장의 생산 요구 사항에 따라 달라집니다.



플라이 전단 기능을 갖춘 길이 절단 기계는 연속 금속 스트립을 특정 길이의 판이나 시트로 절단하는 산업용 기계입니다. Fly Shearing의 KINGREAL 디자인

 최대 80M/min의 고속 이동 중에 멈추지 않고 금속 스트립을 연속적으로 자동으로 정밀하게 절단하는 기능을 제공합니다. 주로 철강에 사용되며,

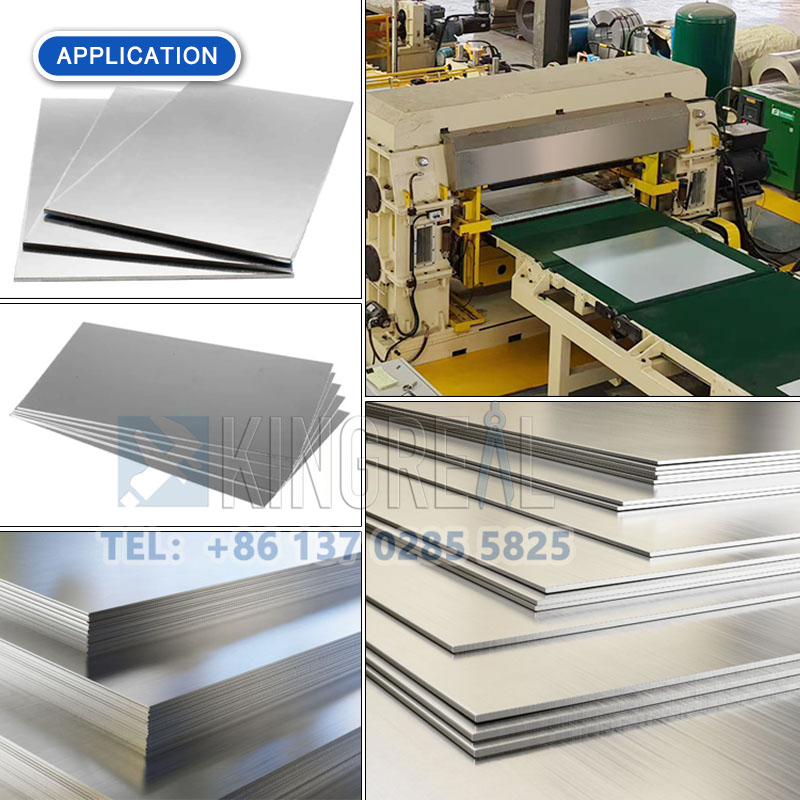

알루미늄, 구리 및 기타 금속 가공 산업은 자동차, 가전 제품, 건설 및 기타 분야에서 널리 사용됩니다.

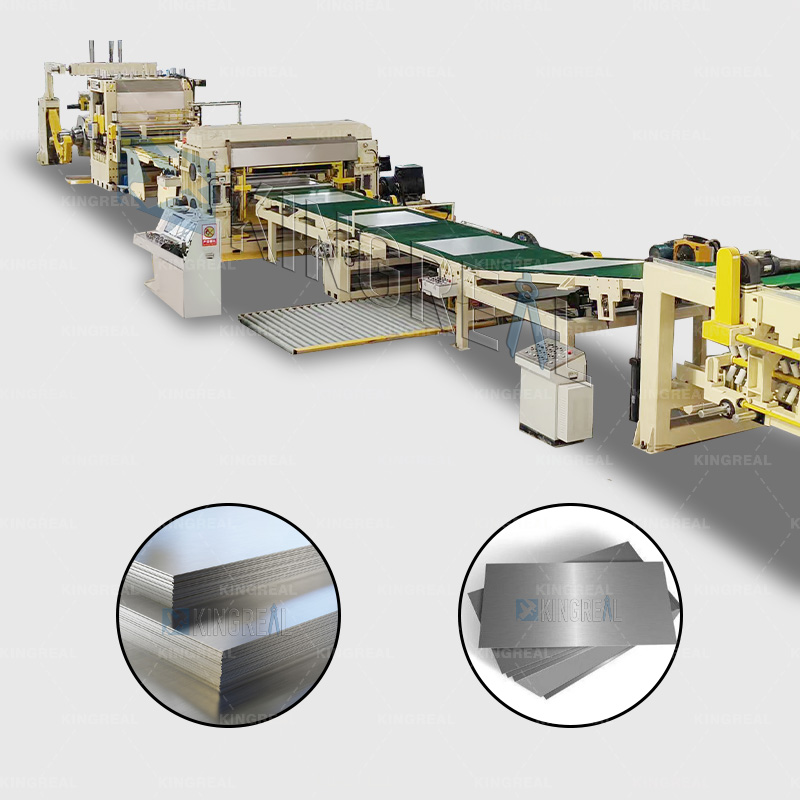

cut to length line

cut to length machine


생산 라인이 작동 중일 때 디코일러는 공급 상태에 있습니다. 시트 재료가 레벨링을 위해 6층 21개의 롤러 고정밀 레벨링 기계에 들어간 후 전기 눈으로 제어되는 루퍼 및 측면 메커니즘을 통해 NC 길이 측정기로 들어갑니다. NC 길이 측정기는 크기를 설정한 후 다음 단계의 회전 절단기로 재료를 공급합니다. NC 이송이 설정된 크기에 도달하면. 전단 기계는 시트 재료를 절단하고, 절단된 시트 재료는 운반 장치에 의해 제품 스태킹 기계로 깔끔하게 쌓이고, 스태킹 강판의 리프팅 플랫폼은 강판의 높이가 증가함에 따라 자동으로 감소할 수 있습니다. 플레이트의 설정 값에 도달하면 생산 라인이 자동으로 중지됩니다. 이때 리프팅 플랫폼은 수동 제어에 의해 낮아지고 배출 트롤리는 밖으로 구동되며 다른 배출 트롤리는 동시에 구동되어 다음 작업 주기에 들어갑니다.


CTL 제품 라인 구성 요소

원료표 1개 단위
수유용 트롤리 1개 단위
전면 보조 지지대 1개 단위
언코일러 + 풀기 장치 1 세트
6층 롤러 레벨링 기계 + 작업 롤러 자체 청소 시스템 1개 단위
상부 필름 라미네이션 기계 1개 단위
짧은 루퍼 1개 단위
측면 안내 장치 1개 단위
핀치 NC 길이 측정기 1개 단위
플라이 전단 기계 1개 단위
운반 기계 1개 단위
제품 스태킹 기계 1개 단위


길이 기계 절단의 기술 사양

원료 CRC 강철
두께 0.4-3.0mm
너비 ≤1500mm
코일 무게 ≤ 20T
길이 500-6000mm
길이의 공차 L=2m≤±0.3mm(2.0mm)
대각선 공차 L=2m≤±0.5mm(2.0mm)
속도 0~80m/min (무단계 속도 조절)
속도를 통해 스트립 0~15m/분
제어 AC 주파수 변환 제어


플라이 전단 기능을 갖춘 길이 기계 절단 기능


  • 높은 효율성은 이 CTL 라인의 가장 두드러진 특징 중 하나입니다. 플라잉 전단 장치의 설계 및 적용을 통해 스트립의 고속 이동 중에 논스톱 절단을 실현하는 동시에 길이 측정 장치를 갖춘 플라잉 전단 장치는 절단 정확도를 보장합니다.
  • KINGREAL Cut To Length Machine은 강철 표면을 보호하기 위해 크롬 도금 롤러, 고무 코팅 롤러, 공압 골재 및 기타 구성 요소를 채택합니다.
  • 고정밀 레벨링 효과. CTL 생산 라인에는 고정밀 레벨링을 위한 21세트의 롤러 또는 금속 코일 풀림 및 레벨링을 위한 이중 레벨링 기계 장치를 장착할 수 있어 고객에게 보다 평평하고 고품질의 금속 시트를 제공할 수 있습니다.
  • 루프 브리지는 고객의 생산 요구 사항과 공장의 실제 면적 활용도에 따라 완전히 선택하거나 피할 수 있으며, 이를 통해 Cut To Length Machine을 더욱 컴팩트하게 만들고 바닥 공간을 절약하며 공장의 2차 가공을 줄일 수 있습니다. 많은 소규모 제조업체에게 좋은 선택입니다.
  • 트리밍 장치의 제공은 금속 스트립을 절단하기 전에 가장자리를 트리밍하기 위한 주요 추가 기능입니다. 트리밍 장치는 금속 스트립의 가장자리에서 버, 불규칙성 또는 과도한 재료를 제거하여 완성된 시트의 가장자리가 부드럽고 깔끔하게 유지되도록 합니다. 다양한 스트립 폭과 두께를 처리할 수 있어 기계의 다양성과 적응성이 향상됩니다.


steel cut to length machine

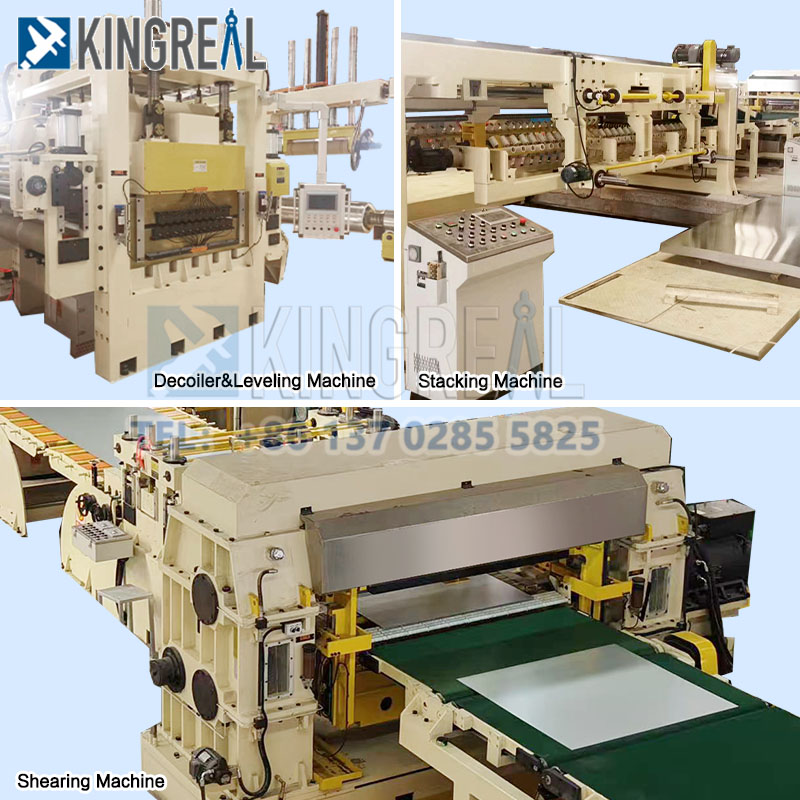

coil cut to length machine

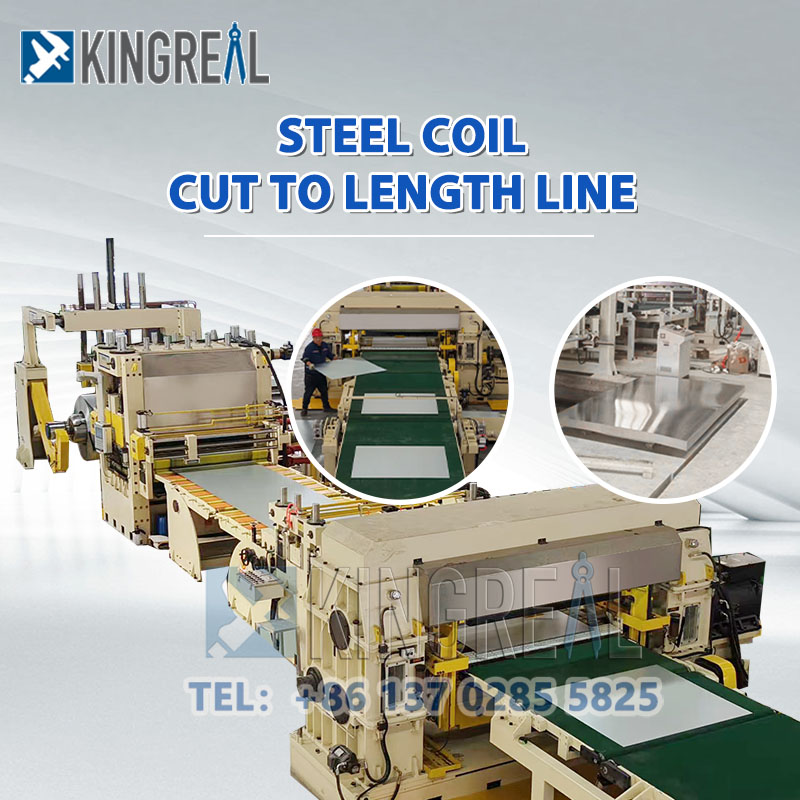

steel coil cut to length line

CTL 라인의 플라이 전단 장치에 대한 특징

동기화 제어 시스템:

A고급서보 제어 시스템 또는 동기화 제어 시스템은 t를 보장하는 데 사용됩니다.플라잉 가위 도구는 금속 스트립의 이동 속도와 동기화됩니다.

제어 시스템은 실시간으로 공구 속도를 모니터링하고 조정하여 다양한 절단 길이를 수용할 수 있습니다.nd 스트립 속도.


고강도 공구 재료:

나이프는 일반적으로 긴 절단 수명과 일관된 절단 품질을 보장하기 위해 경도와 내마모성이 높은 고강도 합금강 또는 텅스텐 카바이드 재료로 만들어집니다.

칼날의 형상과 각도 설계도 최적화되어 절단 저항을 줄이고 절단 결과를 향상시킵니다.


동적 균형 디자인:

플라잉 쉬어 장치의 나이프와 툴 홀더는 동적으로 균형 잡힌 설계로 고속 이동에서도 원활한 작동을 보장하고 진동을 줄이며 절단 정확도와 장비 수명을 향상시킵니다.


정밀 가이드 메커니즘:

플라잉 시어 도구가 절단 과정에서 항상 올바른 절단 경로와 위치를 유지하도록 고정밀 가이드 메커니즘을 갖추고 있어 절단 정확도가 향상됩니다.
