CR 코일 컷 길이 라인 - KINGREAL SLITTER

CR Coil Cut To Length Line - KINGREAL SLITTER는 0.3~3MM의 일반적인 두께의 냉간 압연 재료를 정밀하게 절단하기 위해 설계되었습니다. 20년 이상의 생산 경험을 통해 다양한 생산 솔루션을 제공할 수 있습니다. 저희에게 연락을 환영합니다!

문의 보내기    PDF 다운로드

제품 설명

길이 라인으로 절단된 CR 코일의 비디오 디스플레이 - KINGREAL SLITTER:


생산 라인 설명:

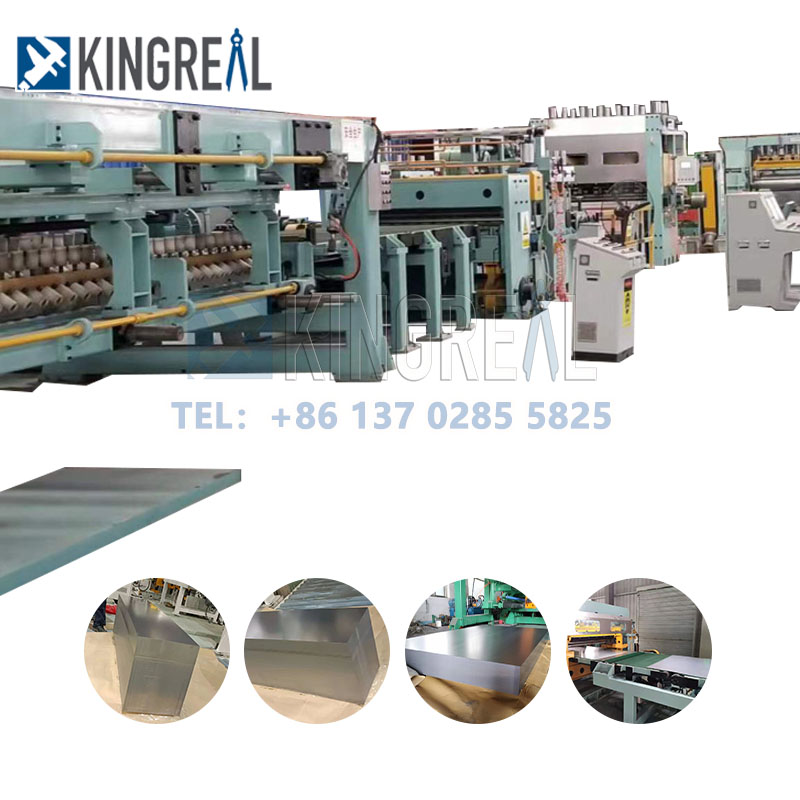

KINGREAL SLITTER CR Coil Cut To Length Line은 원래 코일에서 금속 코일을 풀기, 레벨링, 길이에 맞게 자르기, 트리밍 및 적층과 같은 일련의 공정을 통해 특정 길이의 시트를 얻기 위해 특별히 설계된 라인입니다. 금속. 이는 고객의 다양한 생산 요구 사항을 충족합니다.


-원료:

열간 압연 강판, 냉간 압연 강판, 아연 도금 강판, 컬러 코팅 강판, 고강도 강판, 스테인레스 강, 알루미늄, 구리 및 합금;

-두께 범위:

가벼운 장비: 0.3-3MM.

중간 장비: 3-6MM

중장비: 6-20MM


coil cut to length line

작업 과정:


metal cut to length machine

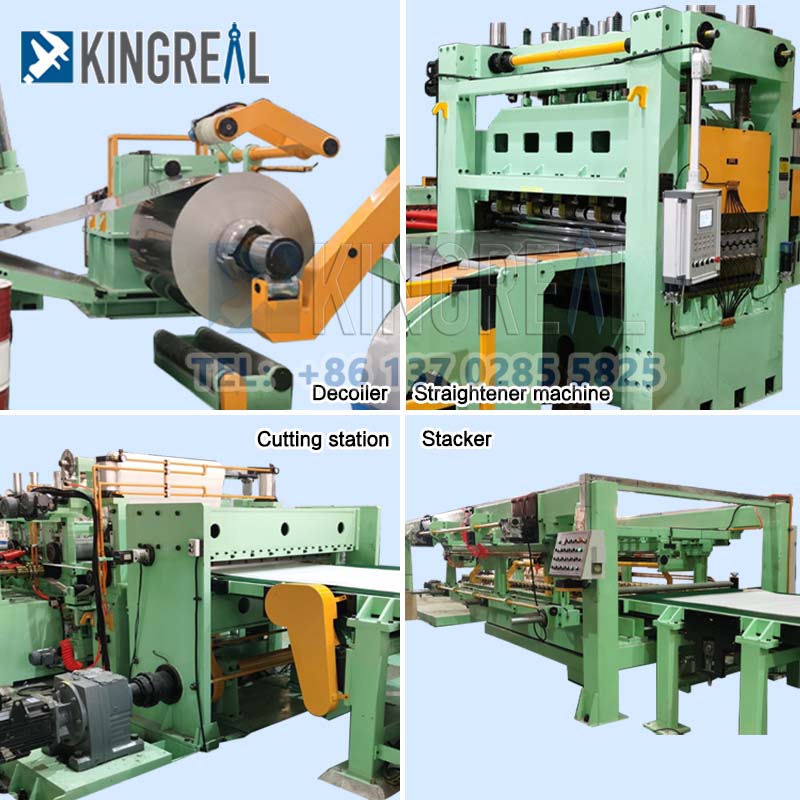

로딩 트롤리 카-- 유압 데코일러 --  유압 프레싱 및 가이딩-- 고정밀 직선기 -- 길이에 맞게 절단 기계 -- 자동 스태커 -- 전기 제어 시스템 -- 유압 시스템


구성 옵션:


KINGREAL SLITTER는 20년 이상의 생산 경험을 갖춘 냉간 압연 절단 라인 공급업체로서 고객의 다양한 생산 요구 사항을 충족할 수 있는 다양한 설계 솔루션을 제공하기 위해 최선을 다하고 있습니다.


Cut-to-Length 라인은 금속 코일을 가공 및 생산하기 위해 고객의 요구 사항에 따라 다양한 구성 요소를 결합할 수 있으며 각 라인은 구성 요소와 일치하도록 코일의 원자재, 두께 및 가공 요구 사항을 고려해야 합니다. 가장 일반적인 선택 부분:


- 교정기

정밀 레벨링; 거친 레벨링; 듀얼 레벨러

metal straightener machine

- 트리밍 장치

Trimming device

- 자동 스태킹

stacker machine

기술 사양:

원료
GI, CR, CS
시트 두께
0.3-4.0mm
시트 너비
500-2000mm
코일의 외경
≤ 2200mm
코일의 내경
508mm;610mm
절단 속도
0-60m/분(조정가능)
스레딩 속도
0-15m/분

380V/50Hz/3Ph
총 전력
~200Kw

주요 구성요소 세부사항:

데코일러

이 장치의 도움으로 하중을 받는 강철 코일을 고정하고 열어 장력 풀림 기능을 달성할 수 있습니다. 프레임 본체, 릴, 전송 시스템, 프레스 재료 시스템, 장력 시스템, 윤활 시스템 및 유압 시스템이 구성 부품입니다.

구동 메커니즘: 클러치 메커니즘은 일반적인 풀림 및 재료의 수동 배출 중에 동력 분리를 실현합니다. 언코일러의 스핀들은 모터에 의해 밀려 회전하며 스틸 코일의 전개와 헤드의 이송을 실현합니다.

상승 및 수축 시스템: 쐐기 모양의 슬라이더와 스핀들의 슬라이딩 시트는 상승 및 수축 실린더에서 제공되는 장력을 통해 변위를 생성하여 상승을 실현합니다.


decoiler

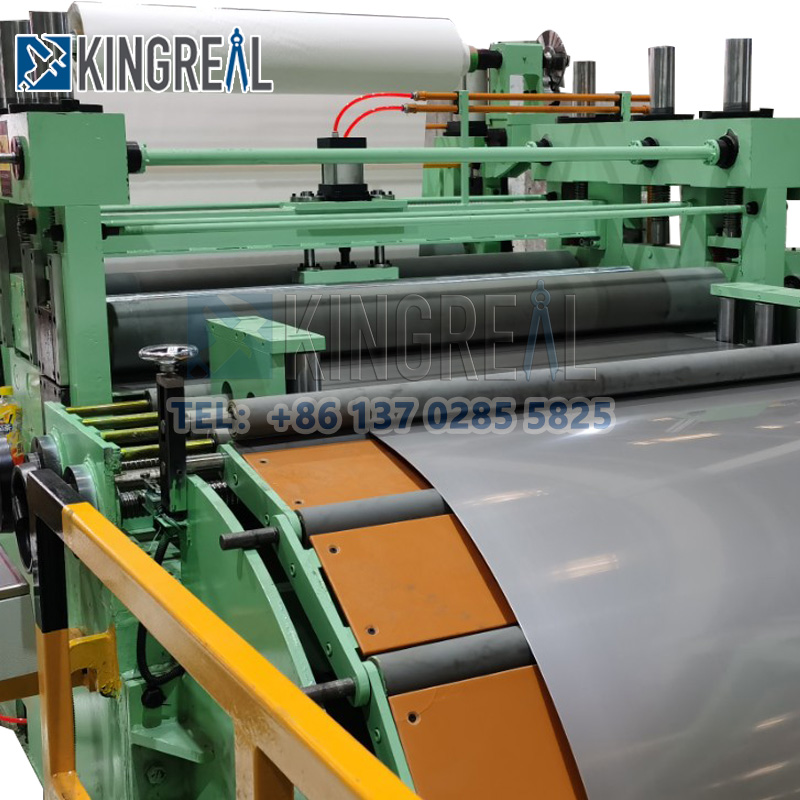

고정밀 레벨러 기계

구조 및 목적 : 철판의 고르지 못한 레벨링을 목적으로 합니다. 레벨링 기계는 6층 롤러 구조를 사용합니다. 최고의 레벨링 효과를 얻기 위해 각 레벨링 롤러를 정밀 터닝, 템퍼링, 크롬 도금, 연삭 처리합니다. 범용 커플링을 사용하면 분배 기어 박스가 레벨링 롤러를 독립적으로 구동하여 단일 기계가 앞뒤로 회전할 수 있습니다.



coil cut to length

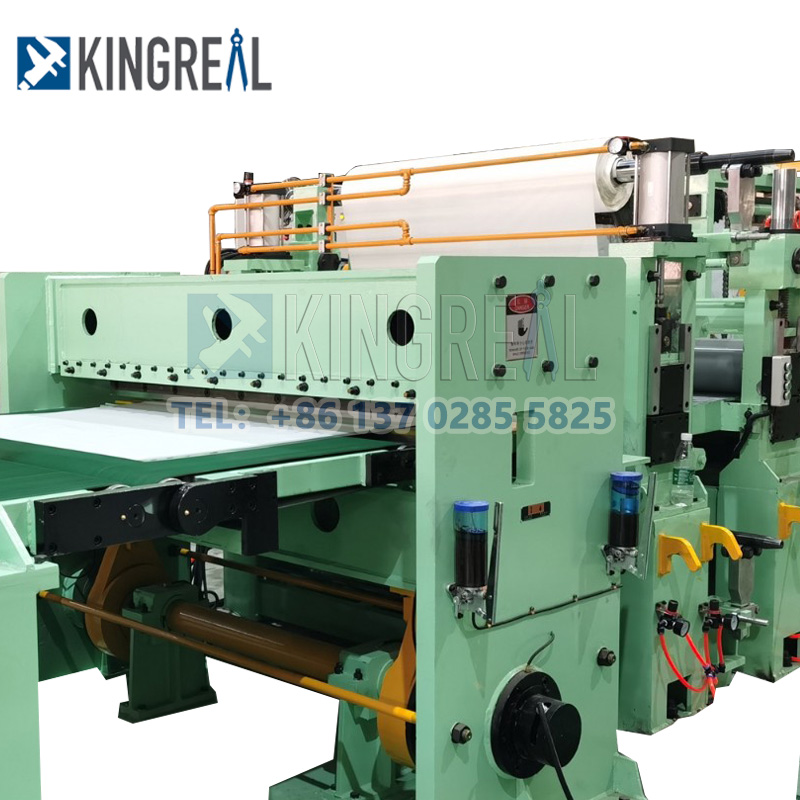

길이 기계로 절단

1. 단위 장비의 무게 : 600 톤 이상, 구조가 복잡하고 제조 난이도가 높으며 조립 정밀도가 높으며 자동화 제어 수준이 높습니다.

2. 전단날의 평행도 : 최대 5.2m 길이의 상하 전단날에 0.1mm의 평행도가 보장됩니다.

3. 전단 블레이드 간격 : 안전하고 안정적인 전단을 보장하기 위해 최소 전단 블레이드 간격이 0.45mm입니다.

4. 절단 시간 및 정밀도: 고정밀, 고품질 전단을 위한 50mm 두께, 5m 폭의 강판에 대한 순수 전단 시간 3.6초

장비의 기술적 장점은 다음과 같습니다.

안정적인 전단을 제공하고 전단 품질을 획기적으로 향상시키는 고강성, 저변형 프레임 기능을 제공합니다.

독립 구동 기능을 갖춘 오버밸런스형 진동 롤러 컨베이어 기술은 철판 굽힘 변형을 줄이고 전단 품질을 향상시킵니다. 얇은 오일 윤활 구조, 오일팰리스 씰 보호 및 자기 윤활 소재 적용으로 구조를 단순화하고 마모 부품의 수명을 향상시킵니다.


coil cut to length line

왜 우리를 선택 했습니까:

- 광범위한 프로젝트 제작 경험(20년 이상)

- 완벽한 생산 솔루션

- 기술팀 및 A/S팀

-국내외 전시회
