850MM 길이 라인 기계로 절단

KINGREAL 850MM Cut To Length Line Machine은 최대 폭 850MM의 롤을 처리하도록 설계되었으며 풀기, 레벨링, 전단 및 쌓기가 가능합니다. 자세한 내용은 당사에 문의하십시오.

문의 보내기    PDF 다운로드

제품 설명

비디오 디스플레이

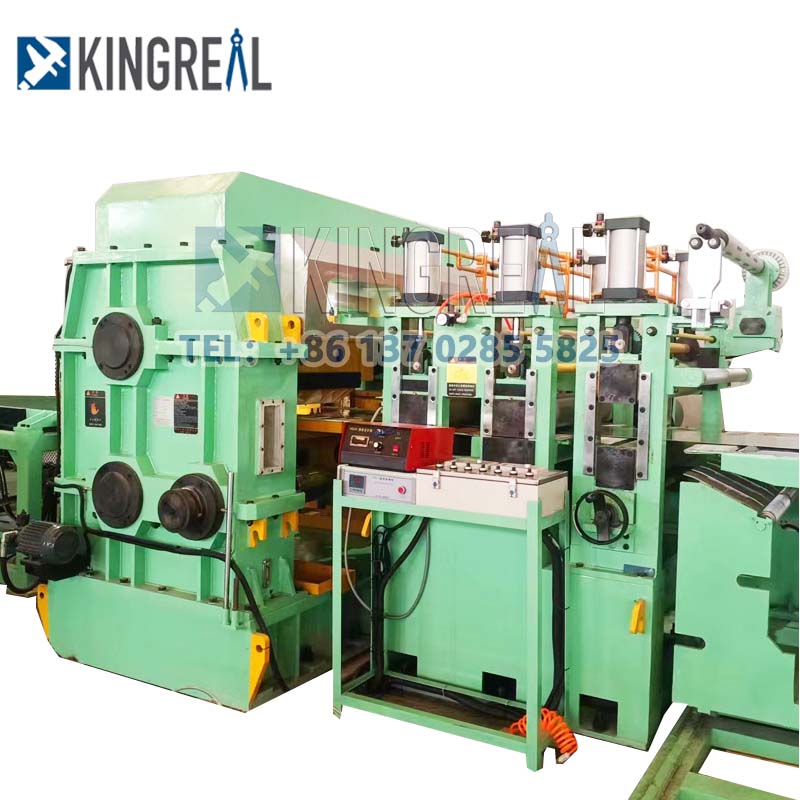

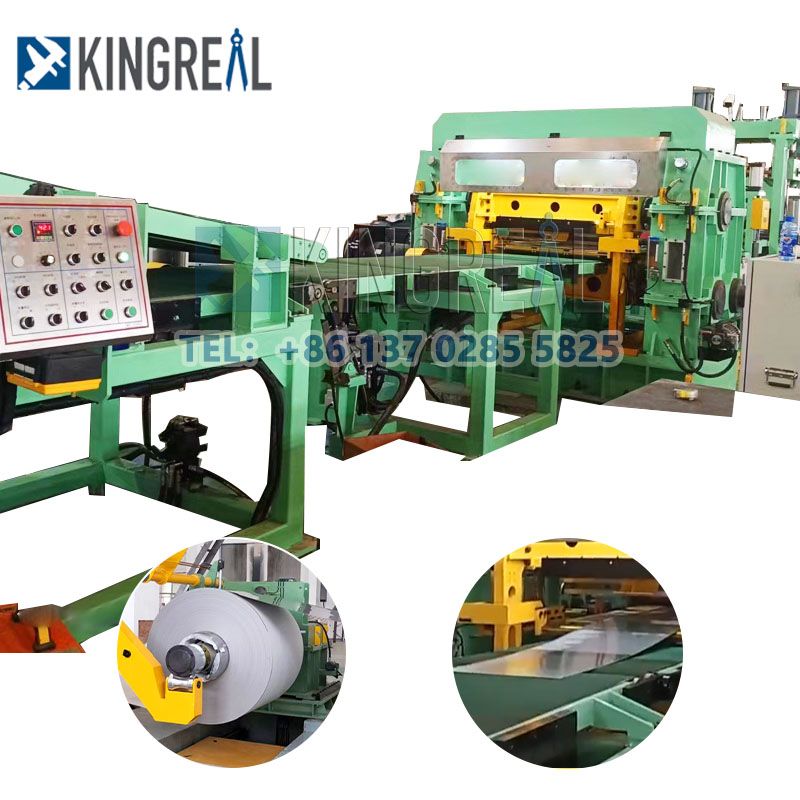

850MM 길이 라인 기계 절단 설명

KINGREAL 850MM Cut To Length Line Machine is one of the hottest products in recent times, professionally designed to handle 850MM wide rolls of different materials. Compared to the common web widths of 1300MM, 1600MM and 2000MM, the 850MM width is a smaller web, which requires more precision in cutting and leveling, making the machine more specialized.

KINGREAL 850MM Cut To Length Line Machine은 850MM에서 2000MM 범위의 코일 폭을 처리할 수 있으며, 이는 생산 라인의 개별 장비에 대해 훨씬 더 높은 수준의 설계가 필요합니다. Cut To Length Machine은 언코일링, 레벨링, 공급, 전단, 트리밍 및 스택 구성 요소로 구성되며 추가 적용을 위해 코일을 시트로 정확하게 절단할 수 있습니다.


KINGREAL SLITTER는 20년 이상 코일 가공 및 제조 장비 분야에 종사해 왔으며 전문성과 애프터 서비스 역량을 향상시키기 위해 끊임없이 노력하고 있습니다. KINGREAL SLITTER는 고객의 요구에 따라 생산 솔루션을 설계하고 최고의 생산 효율성을 실현할 수 있도록 지원합니다. 현재 Cut To Length Line은 러시아, 터키, 사우디아라비아, 칠레 및 기타 국가 및 지역에 성공적으로 판매되었습니다.

길이 라인에 맞게 금속 절단 작업 과정

유압식 데코일러 → 레벨링 기계에 들어가는 핀치 롤러 → 짧은 루퍼 스테이션 → 사이드 가이드 메커니즘 → 길이에 따른 공급 → 플라이 전단 기계 → 벨트 이송 장치 → 제품 스태킹 → 트롤리 배출

구성요소 목록

아니요.

이름

수량

원료표

1개 단위

수유용 트롤리

1개 단위

삼

전면 보조 지지대

1개 단위

언코일러 + 풀기 장치

1 세트

스트레이트너

1개 단위

짧은 루퍼

1개 단위

측면 안내 장치

1개 단위

핀치 NC 길이 측정기

1개 단위

플라이 전단 기계

1개 단위

10

운반 기계

1개 단위

11

제품 스태킹 기계

1개 단위0

기술 사양

원료

아연 도금 철 시트, 아연 도금 알루미늄 시트

코일 두께

0.3-3MM

코일 폭

≤1600mm

코일 무게

≤ 20T

전단 속도

0-80M/분

속도를 통해 스트립

0~15m/분

380V/50Hz/3상

제어

AC 주파수 변환 제어

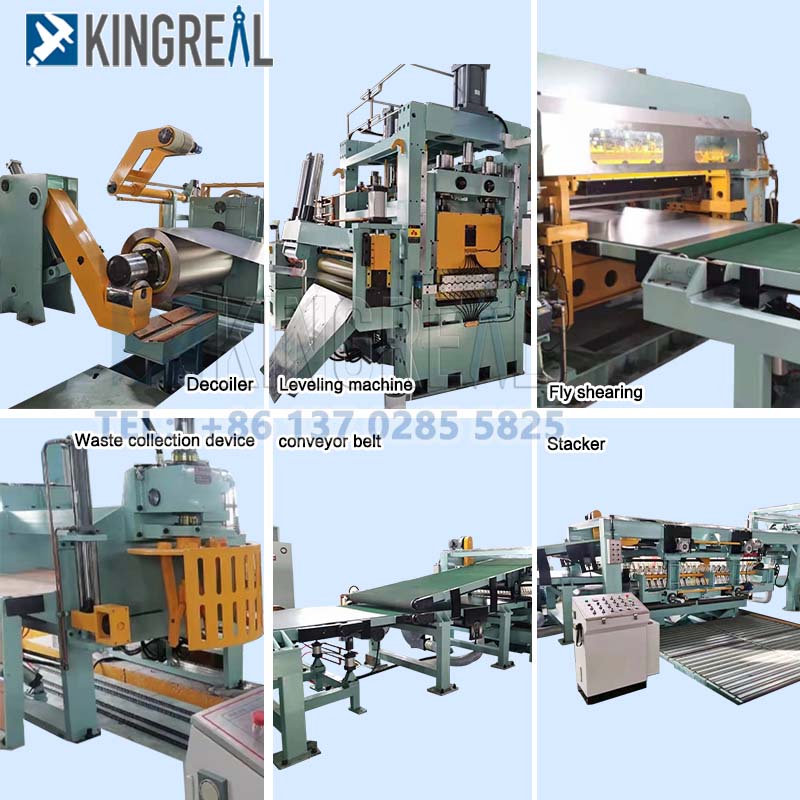

주요 구성요소 세부사항:

유압식 데코일러는 금속 전단 라인의 중요한 부분으로 주로 금속 코일을 전단 또는 기타 가공 장비로 풀고 안내하는 데 사용됩니다.


● 지지 코일: 코일의 보어를 조여 코일을 지지하여 안정성을 보장합니다.

● 스트립 풀기: 스트립 장력을 유지하면서 스트립을 부드럽게 풀어줍니다.

● 유압장치: 언코일러의 유압 시스템은 서포트 암 유닛과 같은 기계 부품을 구동하여 코일의 안정성을 높이는 데 사용됩니다.

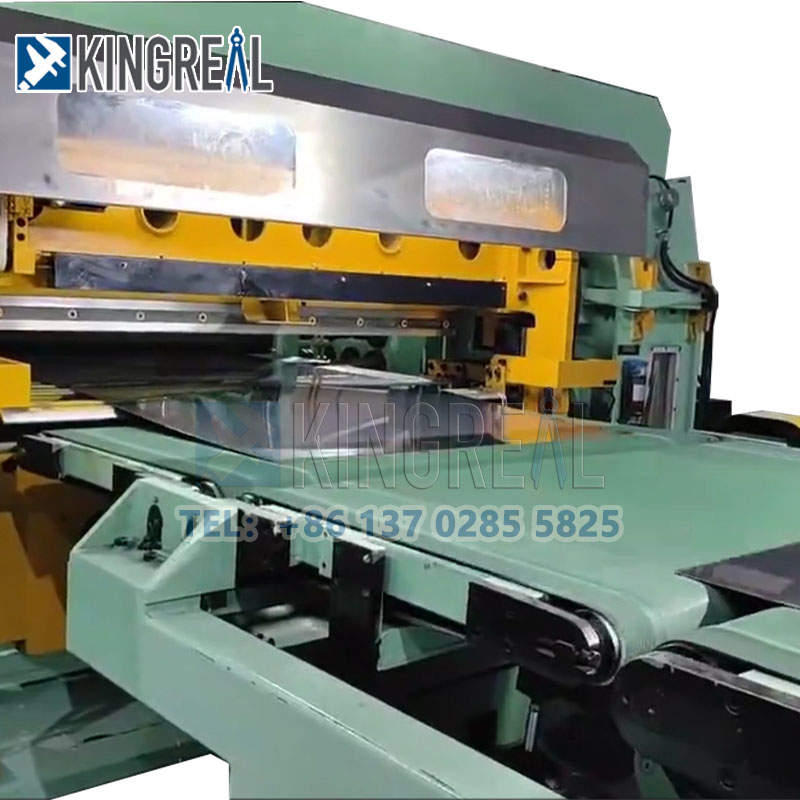

고품질 전단 기계

● 기능 : 고정된 길이의 재료를 절단하는데 사용됩니다.

● 주요 구조 : 메인 프레임, 블레이드, 공압 클러치, 전자 부품 등

● 메인 프레임: 전체 프레임을 고품질 탄소 구조강으로 용접하고 용접 후 어닐링 처리했습니다.

● 블레이드 : 블레이드는 Cr12 재질로 열처리 경도가 HRC62도에 달하며 4면 커팅 엣지 교체가 가능합니다.

자동 스택 장비

스태킹 장치는 금속 처리 효율성을 높이고, 수동 처리를 줄이며, 처리된 시트가 후속 운송 또는 추가 처리를 위해 깔끔하게 쌓이도록 설계되었습니다. 이러한 장치는 금속 가공 산업, 특히 대량의 판금을 처리해야 하는 생산 라인에서 매우 중요합니다.
