2023 길이 라인 기계로 잘라낸 새로운 디자인

고객 혜택을 극대화하기 위해 2023년 New Design Cut To Length Line Machine은 완전 자동화된 고속 플라잉 컷 및 자동 스태킹이 가능한 새로운 금속 컷 투 길이 라인을 설계했습니다.

문의 보내기    PDF 다운로드

제품 설명

길이 라인 기계에 대한 2023년 새로운 디자인 컷 소개 비디오:

길이 라인 기계로 절단이란 무엇입니까?

sheet metal cut to length machine

추가 금속 가공에 사용하기 위해 KINGREAL 금속 절단기는 다양한 두께의 금속 코일을 특정 너비의 시트로 절단하도록 설계되었습니다.


생산 라인의 효과적인 운영을 보장하기 위해 절단형 제조 라인은 일반적으로 다양한 생산 도구로 구성됩니다. 두께가 다음과 같은 금속4-10MM또는 더 두꺼운 것은 금속 절단 길이 전단 라인을 사용하여 처리되는 경우가 많습니다.

우리의 새로운 디자인은 무엇입니까?

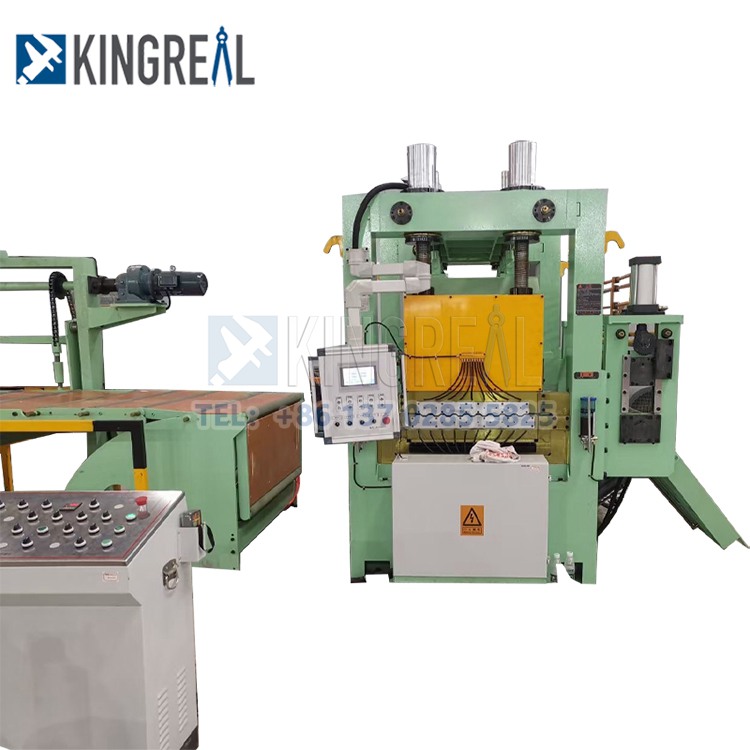

플라이 전단 기계

라인의 생산 속도를 높이기 위해 KINGREAL은 중단 없는 정밀도로 절단하고 속도를 높일 수 있는 플라잉 가위 기계를 설계하고 최적화했습니다.20m/분 ~ 80m/분.



고속 전단에는 제품 품질을 보장하고 생산 속도를 높이기 위해 부품의 품질과 디자인에 대한 매우 전문적인 요구 사항이 있습니다.

자동 스택

CTL 라인의 마지막 부분에는 자동 적재 장비를 선택적으로 장착할 수 있어 시트를 자동으로 적재할 수 있습니다. 인건비를 줄이고 생산 효율성을 향상시킵니다.



전체 라인은 PLC 중앙 집중식 제어를 채택합니다.

HMI 디스플레이는 Mitsubishi, Yaskawa, Siemens, Baumiller, Delta, Schneider 및 기타 주요 브랜드의 전자 제어 시스템입니다.

sheet metal cut to length machine

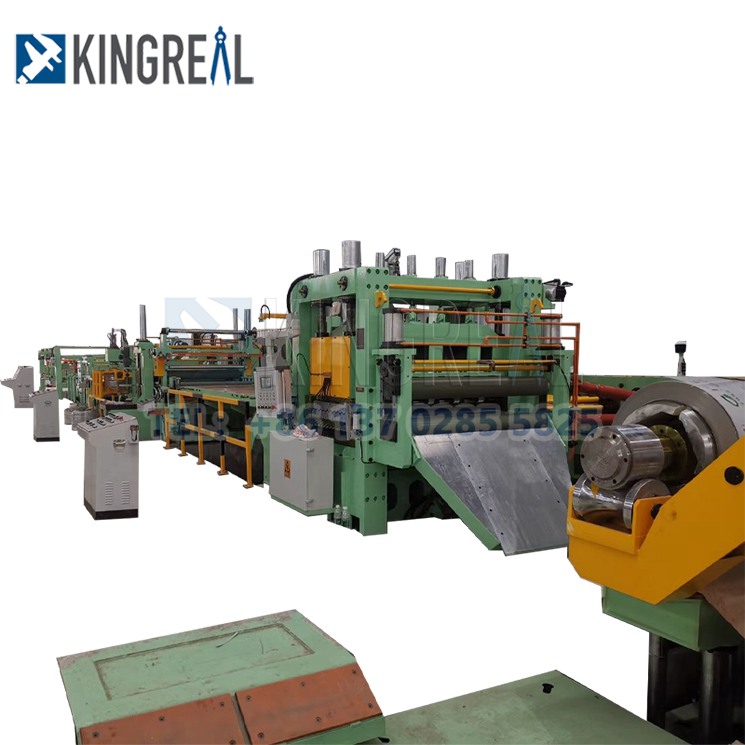

길이선 기계 절단 작업 과정:

유압 데코일러 → 핀치 피드 롤러 → 고정밀 교정기 → 플라이 샤링 머신 → 언로딩 테이블 / 자동 스태킹 테이블

cut to length machine sheet metal

Cut to Length Line의 주요 요소

- 유압 캔틸레버가 있는 디코일러

코일 풀기 및 지지 코일용 KINGREAL 유압 캔틸레버의 최대 용량은 15톤입니다.

언코일러는 수납식이며 유압 실린더 덕분에 코일 내경에 적합합니다. 캔틸레버 암이 부착되어 있습니다.



- 고정밀 레벨링 장비

고속 이송 및 정확한 길이 제어 조정을 위해 KINGREAL 레벨링 기계는 서보 모터로 구동됩니다. 프로그래밍 가능한 제어는 제어 콘솔을 작동하는 데 사용됩니다.

구동 시스템: 피드 롤러에 동기화된 컨베이어 벨트, 15KW 서보 모터, 정밀 감속 드라이브


- 공압장치

공압 시스템의 구성 요소에는 가스 소스(수요자가 공급하는), 가스 소스 처리 부품, 살레노이드, 관련 파이프라인 및 실린더 등이 포함됩니다.

살레노이드 및 기타 구성 요소를 만드는 데 고품질 재료가 사용됩니다.

기술 사양: 공기 공급원 용량: 1m3/min, 압력 범위: 0.4–0.6Mpa.

cut to length metal

길이 기계 절단의 기술 사양

기계 유형

길이선에 맞춰 자르기

코일 재질

금속 코일(다른 사용자 정의 가능)

코일 두께

0.5-10mm

코일 폭

600-2000mm

코일 내경

500/610mm

코일 외경

2000mm 이하

절단 속도

10-70m/분

길이에 맞게 절단 정확도

±1.5mm

길이 범위로 절단

500~4000mm

시트 레벨링 평탄도

≤±1.5mm/m²

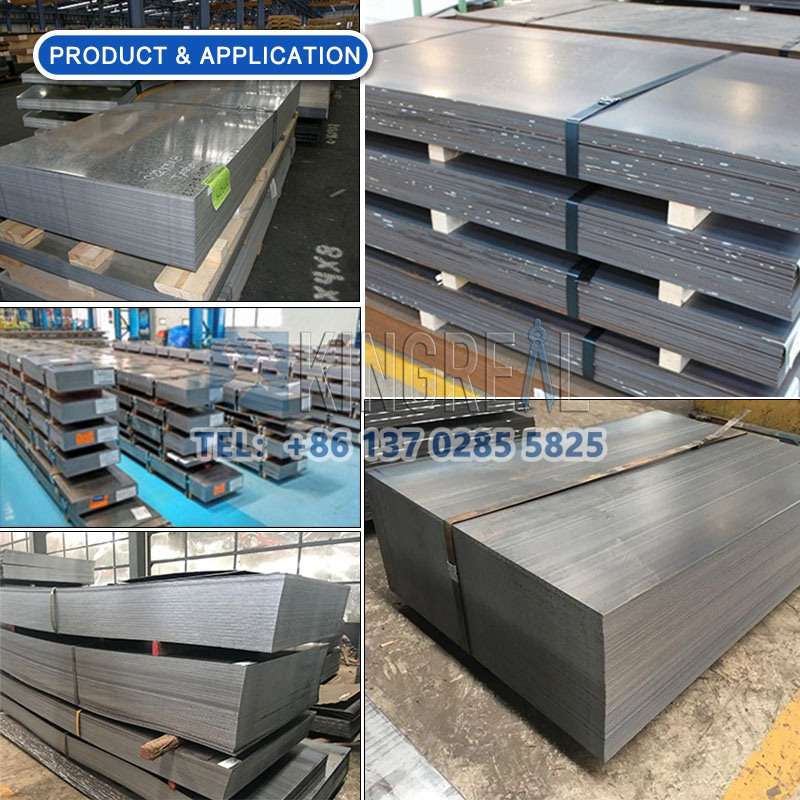

메탈컷팅을 활용한 길이라인

cut to length metal

- 코일은 무게 균형을 유지하기 위해 올바른 위치에 있어야 합니다. 재설정하기 전에 코일 트롤리는 코일을 데코일러에 고정하고 조여야 합니다.

- 코일 헤드가 터지는 것을 방지하려면 코일 패키지를 열기 전에 트랙션 롤러로 코일 헤드를 누르십시오.

- 기계가 작동하는 동안 작업자는 코일 위에 서 있어서는 안됩니다.

주문에 오신 것을 환영합니다:
