제품 설명

길이선으로 절단된 두꺼운 판에 관한 비디오:

12-16MM HR 컷 투 길이 라인 설명:

KINGREAL 플레이트 전단 라인은 최대 10-16mm 두께의 금속 코일 풀기, 레벨링, 절단 및 적층을 위해 특별히 설계되었습니다. 적용 가능한 재료에는 알루미늄, 아연 도금 및 열간 압연 강철이 포함됩니다.

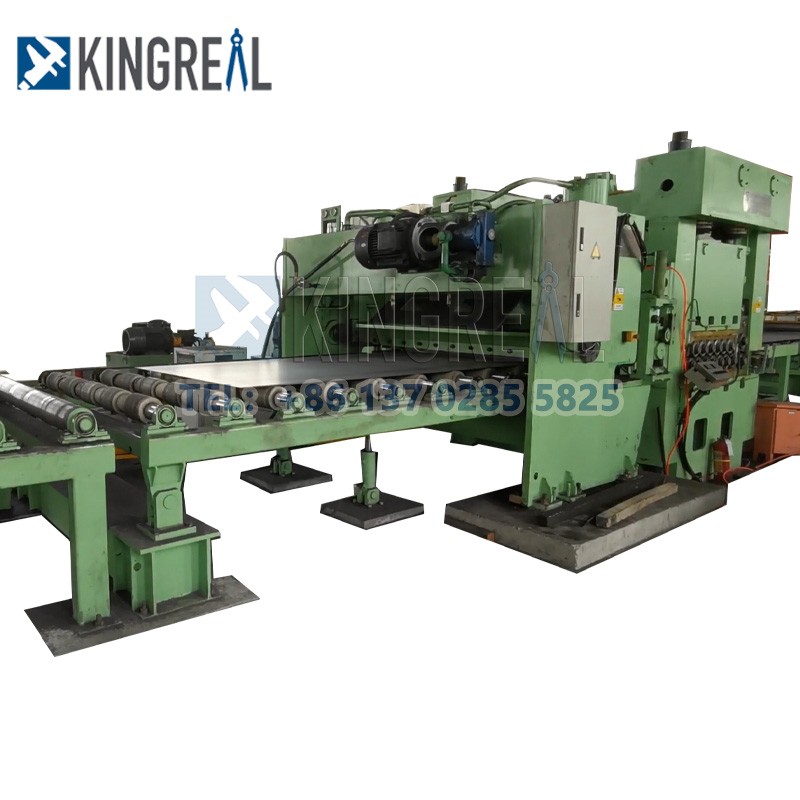

steel coil cutting machine

두꺼운 판금 코일 가공을 위해 KINGREAL 길이 절단 라인은 두꺼운 코일의 전단 공정에 적합한 부품 및 장비 설계의 특수 주조로 설계 및 제조됩니다. 두꺼운 길이 절단 라인이든 기본적인 길이 절단 라인이든 KINGREAL은 전문적인 디자인, 고품질 생산 및 애프터 서비스를 제공할 수 있으며 이미 사우디아라비아, 러시아 및 세계에서 성공적인 프로젝트를 수행했습니다. 아랍 에미리트.

12-16MM HR 절단 길이 라인 설명의 작업 과정:

로딩 코일용 트롤리 - 유압 데코일러 - 피드 롤러 - 직선기 - 루프 브리지 - 측면 가이드 장치 - 서보 교정 기계 - 플라이 전단 기계 - 전환 테이블 - 자동 스택

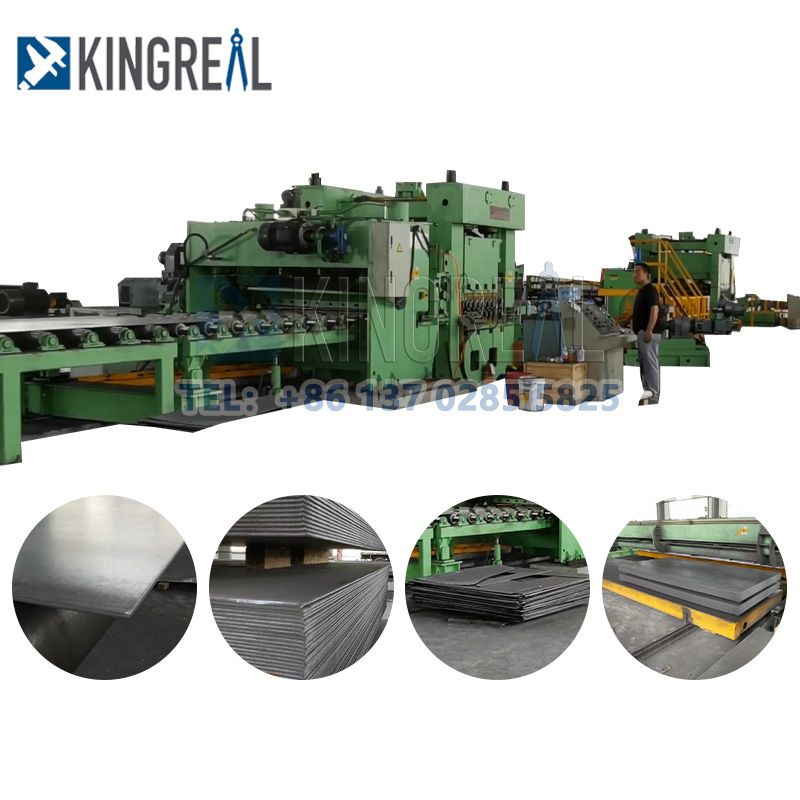

steel coil cut to length line

길이선에 맞게 절단된 두꺼운 판에 대한 참조 사양:

이름	세부 사항
원료	Q235 인사
시트 두께	5.0~16.0mm
시트 너비	900~2000mm
기계 입력 순 너비	2000mm
코일의 외경	Φ1000~Φ2200mm
코일의 내경	Φ550~Φ760mm
최대 코일 중량	30T
스태킹 길이	1000~12000mm
작동 속도	0~25m/분
총 전력	~500KW

주요 구성요소 세부사항:

아니요.	구성요소 이름	세부 사항
1	고정밀 사전 레벨링 기계	이는 5개의 롤러 레벨링과 2개의 롤러 클램핑 및 공급 장치를 사용합니다. 유압 실린더는 공급을 위해 조정하고 누를 때 상부 롤러를 구동하고 전력은 레벨링을 위해 조정하고 누릅니다. 모터는 범용 연결 샤프트를 통해 감속기와 분배 상자를 통해 상부 및 하부 롤러를 구동합니다.
2	길이에 맞게 절단하는 기계	a.Model: 유압 브레이크 b.분당 스트로크: 8~12회 c.블레이드 재질: Cr12Mov d. 모터 전력 : 55KW
3	8. 사이징 장치	시트가 작동하는 동안 모양이 변형되는 것을 방지하고 주 레벨링 기계로의 진입을 제어합니다. 기계 베이스, 가이드 롤러, 리미트 롤러, 지지 시트 슬라이드 및 조정 장치가 이 어셈블리를 구성합니다. 다양한 시트 폭을 수용하기 위해 수직 가이드 롤러는 시트 폭 방향의 양쪽에 위치합니다. 가이드 롤러 프레임은 해당 슬라이드에 고정되어 있으며, 선재 너트 지불을 통해 모터를 통해 가이드 컬럼의 슬라이드를 시트 폭 방향으로 이동시킵니다.
