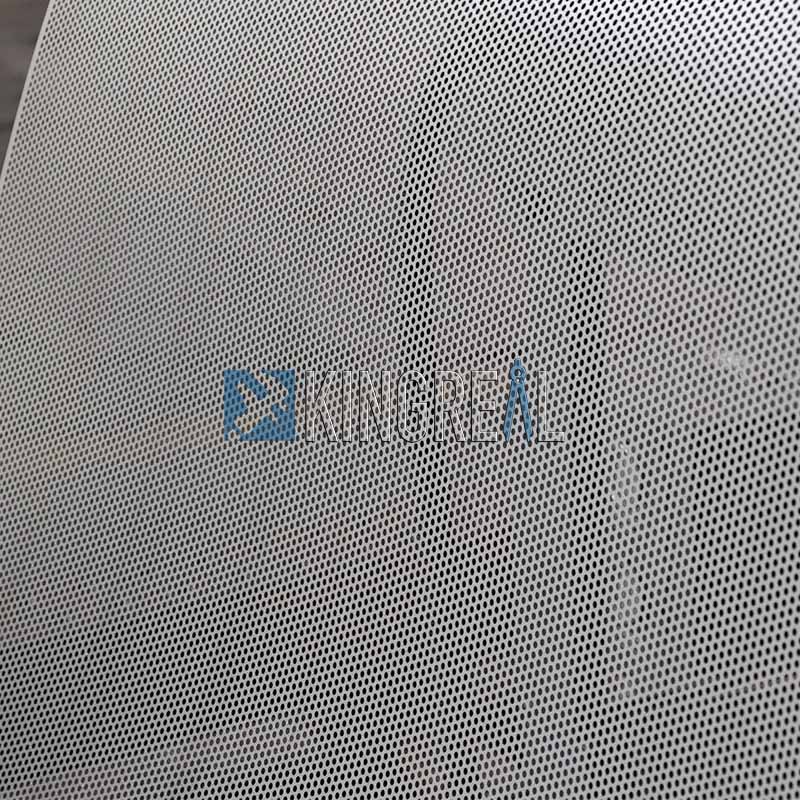

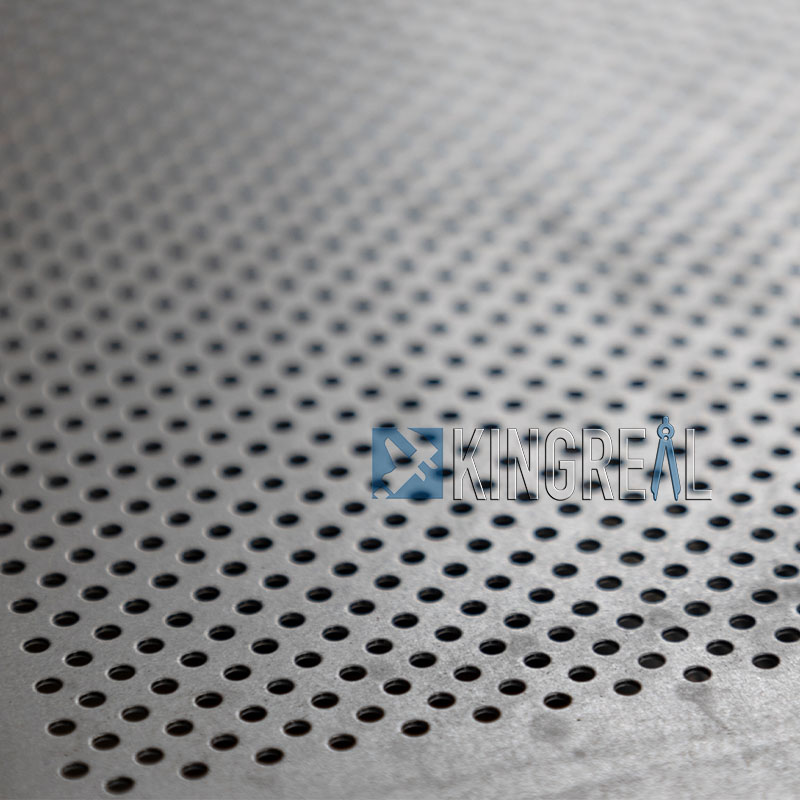

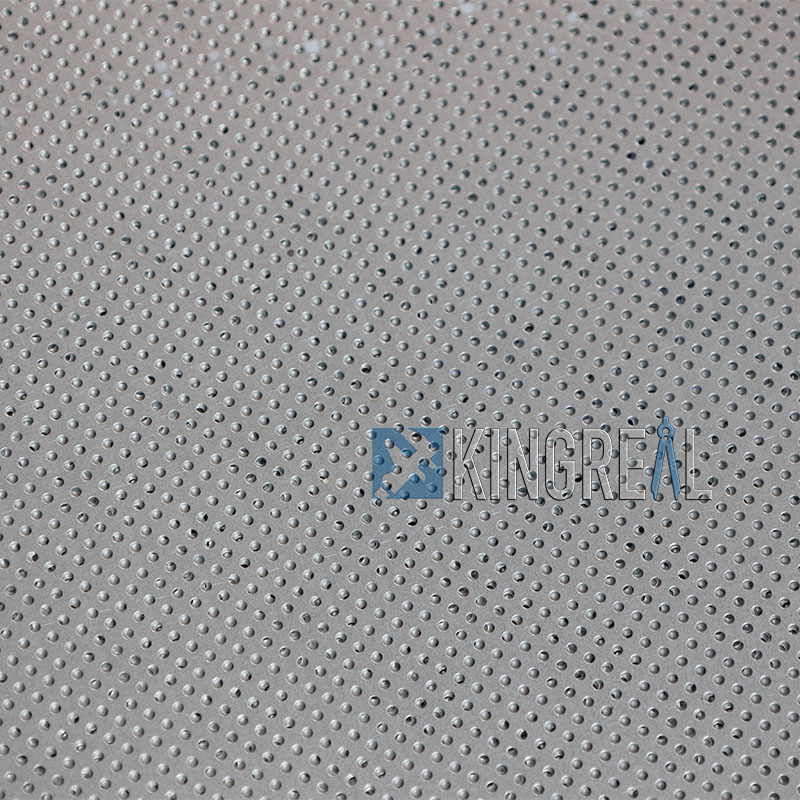

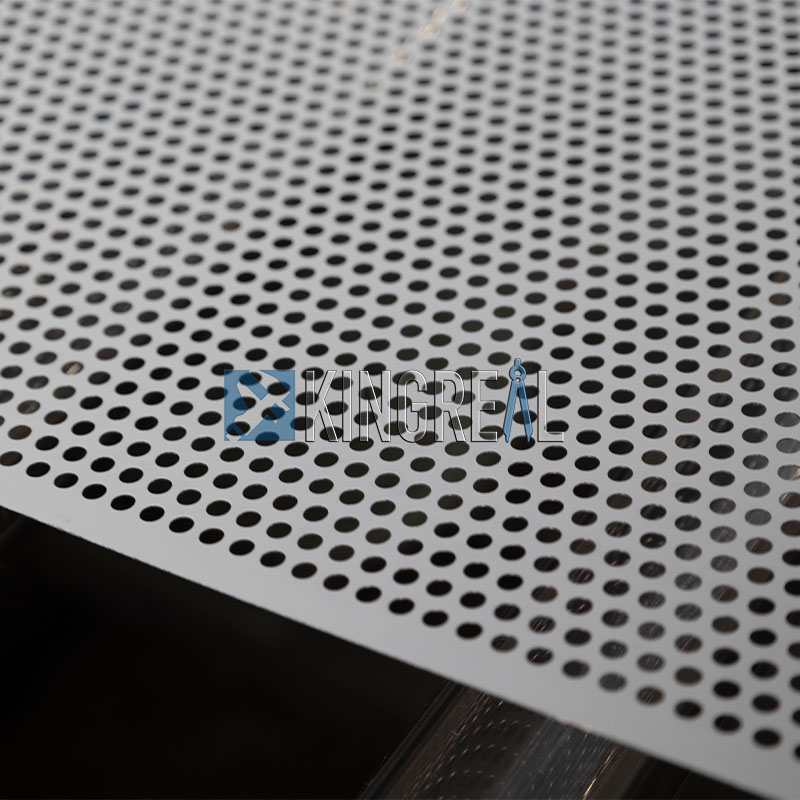

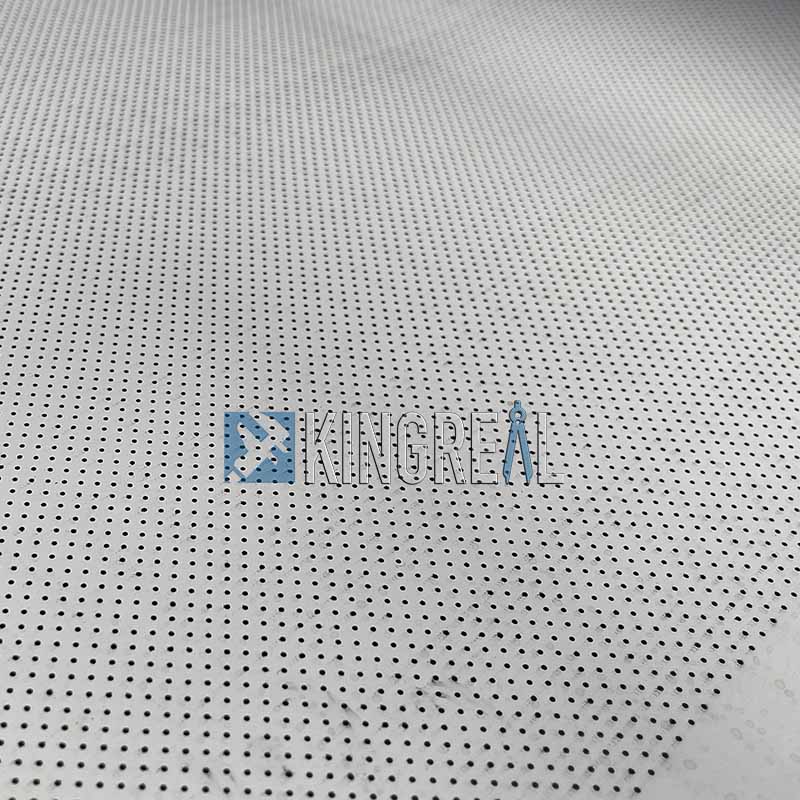

시장에는 많은 금속 홀 시트가 있으며 일련의 제품이이를 기반으로 처리됩니다. 그렇다면이 금속 홀 시트는 어떻게 만들어 졌습니까?
금속 홀 시트는 작성합니다코일 천공 라인. 스탬핑 프로세스에는 절단, 펀칭, 굽힘 및 형성을 포함한 여러 단계가 포함됩니다. 펀칭 과정에서 판금 펀치는 금속 시트에서 필요한 모양을 절단합니다. 펀칭 모양과 조리개는 다양하며, 이는 다른 펀칭 다이를 교체하여 달성 할 수 있습니다.
다른 기계식 장비와 비교하여 금속 천공 기계는 빠른 처리 속도, 고 처리 정확도 및 빠른 일회성 형성의 장점을 갖습니다.
 |
 |
(1)원자재 준비
- 재료 선택 :적합한 금속 플레이트, 일반적인 것, 공통 플레이트는 스테인레스 스틸, 알루미늄 합금, 철판 등입니다. 재료 두께, 너비 및 길이는 고객 요구 및 제품 요구 사항에 따라 선택해야합니다.
- 재료 절단 :금속 플레이트의 크기가 크면, 전단기 나 다른 장비로 처음 절단하여 플레이트가 펀칭에 필요한 크기를 충족 시키도록해야합니다.
(2)공급 시스템
- 준비된 금속 플레이트는금속 천공 기계자동 공급 시스템을 통해. 이 공정에는 금속 시트가 다음 공정으로 원활하게 전달되도록 롤러 또는 컨베이어 벨트가 포함될 수 있습니다.
- 공급 시스템에는 일반적으로 정밀 센서가 장착되어 시트의 도착을 감지하고 각 시트가 코일 천공 라인의 올바른 위치로 들어가도록합니다.
 |
 |
(3)금속 천공 기계 작동
- 펀칭 매개 변수 설정 :구멍 직경, 구멍 간격, 펀칭 속도 등을 포함한 설계 요구 사항에 따라 코일 천공 라인의 작동 매개 변수를 설정하십시오.

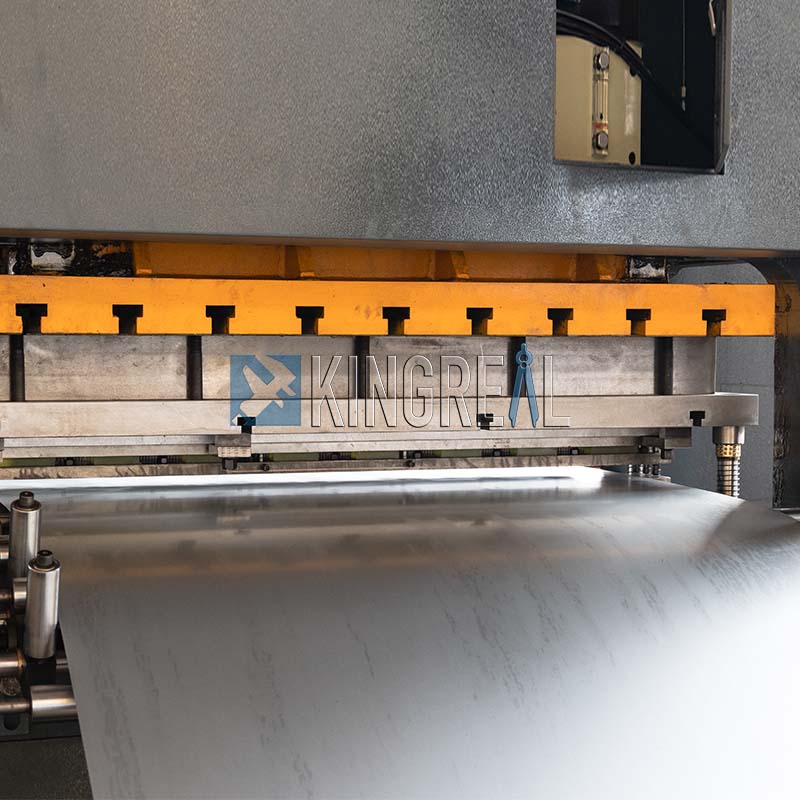

- 펀칭 프로세스 :금속 시트가 금속 천공 기계에 들어간 후, 기계는 다이를 통해 금속 시트를 펀칭하여 사전 설정 구멍 모양을 형성합니다. 코일 천공 라인은 단일 또는 다중 펀칭 작업을 수행 할 수 있으며 생산 요구에 따라 적절한 프로세스를 선택할 수 있습니다.
- 단일 홀 펀칭 :한 번에 하나의 구멍을 펀칭하며 간단한 구멍 유형에 적합합니다.
- 멀티 홀 펀칭 :다중 구멍이 동시에 펀칭되어 대량 생산 및 생산 효율을 향상시키는 데 적합합니다.
- 자동 조정 :일부 고급 코일 천공 라인은 또한 다른 두께 및 재료의 금속 플레이트에 대처하기 위해 다이를 자동으로 조정하고 압력을 조정하는 기능이 있습니다.
 |
 |
(4) 홀 위치 감지 및 품질 관리
- 펀칭 프로세스 중에 구멍의 정확성과 위치가 설계 요구 사항을 충족하는지 확인하기 위해 실시간 구멍 위치 감지가 필요합니다. 자동 감지 시스템은 구멍의 크기와 위치를 빠르게 식별하고 편차가있는 경우 적시에 조정할 수 있습니다.
- 일부 생산 라인에는 또한 각 금속 플레이트의 구멍에 대한 정확한 검사를 수행하여 결함이 없는지 확인하기 위해 육안 검사 장비가 장착 될 수 있습니다.
(5) 수유 시스템
- 펀칭 후 금속 시트는 공급 시스템을 통해 전송됩니다. 공급 시스템에는 일반적으로 가공 된 금속 시트가 빠르고 안전하게 제거되도록 자동 배출 장치가 장착되어 있습니다.
- 일부 펀칭 라인에는 다른 처리 요구 사항에 따라 다른 유형의 시트를 분리 할 수있는 분류 시스템이 장착되어 있습니다.
(6) 후 처리 과정
- 디버링 :펀치 시트에는 버가있을 수 있으며, 시트의 가장자리가 매끄럽고 날카로운 버가 후속 처리에 영향을 미치지 않도록하기 위해 논쟁이 필요합니다.
- 청소 및 검사 :디버링 후, 스탬핑 공정 동안 생성 된 금속 칩 및 오일과 같은 불순물을 제거하기 위해 시트를 청소해야 할 수도 있습니다.
 |
 |
 |
 |
(7) 포장 및 저장
-펀치 및 후 처리 된 금속 시트를 포장하고 제품 사양, 수량 및 기타 정보를 표시하고 고객에게 배송하거나 다운 스트림 생산 링크를 입력 할 준비를합니다.
Kingreal Steel Slitter 's코일 천공 라인고객의 다양한 생산 요구를 충족시킬 수 있으며 고객에게 금속 천장 천공 라인, 코일 천공 된 되 감이 생산 라인 및 금속 시트 코일 천공 된 절단 라인을 제공 할 수 있습니다.
그중에서도 금속 천장 천공 라인은 금속 천장 생산 라인과 함께 사용하여 금속 천공 천장을 생산할 수 있습니다. 코일 천공 된 되 감이 생산 라인은 생산 라인에 재결정 기계를 장착하는데, 이는 시트의 펀칭이 완료된 후 상처를 입히고 펀칭 필터 요소와 같은 제품으로 만들 수 있습니다. 금속 시트 코일 천공 절단 생산 라인은 시트를 펀칭 한 후 절단 스테이션을 추가하고 펀치 시트를 고객이 요구하는 길이로 자릅니다.
(1)트롤리를 먹이는 데 일러. Kingreal Steel Slitter 's금속 천공 기계먹이 트롤리가 장착되어 있습니다. 금속 코일이 공급 트롤리에 배치되면 해로체로 자동으로 운반되어 금속 코일을 로딩하기위한 풀고 시간과 노동을 완료하고 코일 천공 라인의 자동화를 개선합니다.

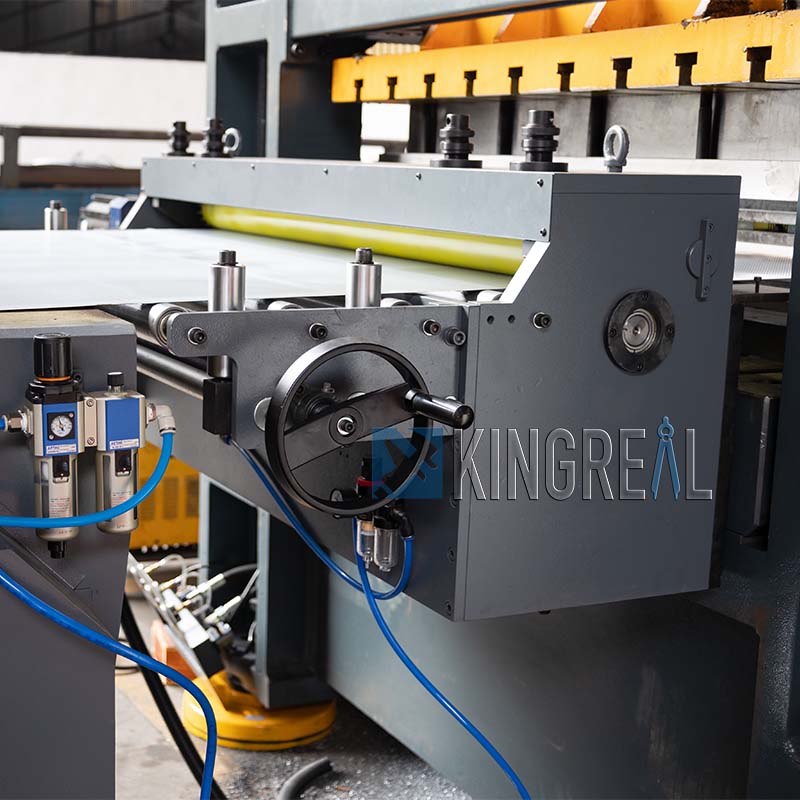

(2)정밀 레벨링 머신. KingReal Steel Slitter는 코일 천공 라인을 정밀 직사기와 함께, 9 개의 롤러, 4 개의 상단 롤러 및 5 개의 하단 롤러로 구성됩니다. 레벨링 장치는 코일을 레벨링하고 표면을 매끄럽게 만들고 펀칭 정확도를 향상시킬 수 있습니다.

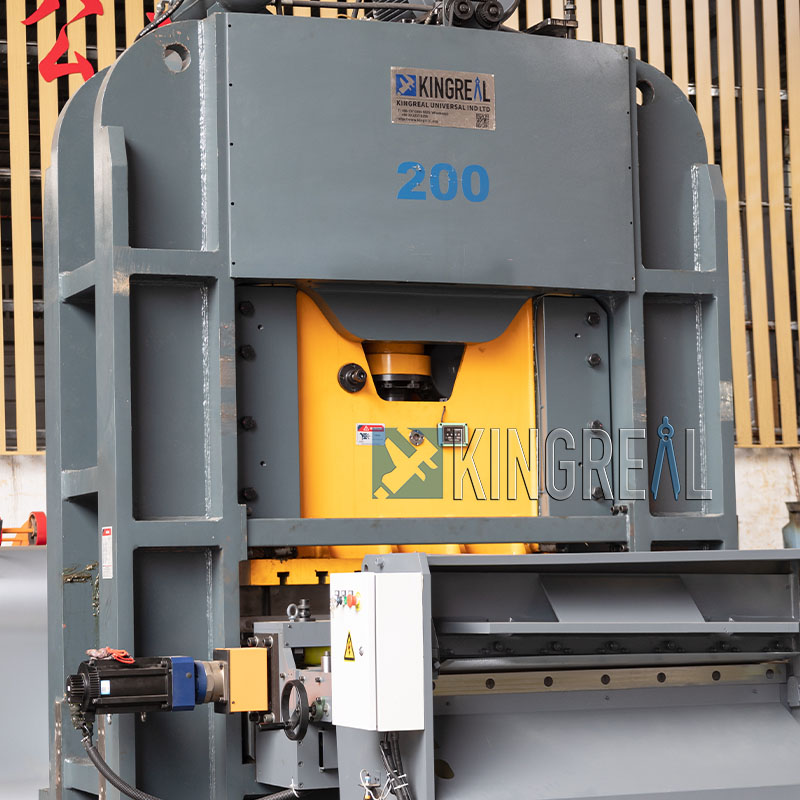

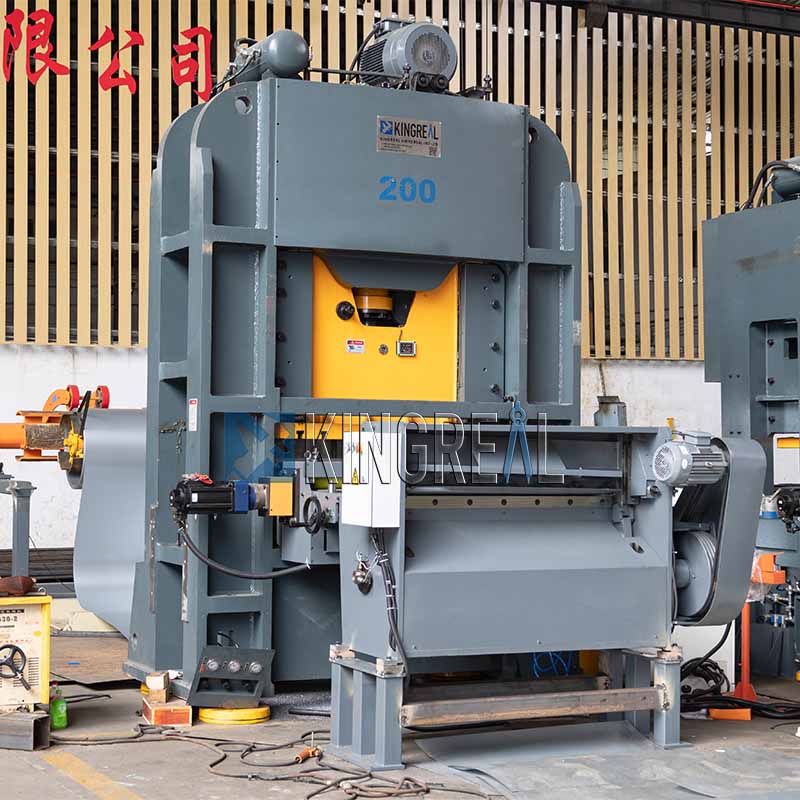

(3)고속 코일 천공 라인. Kingreal Steel Slitter금속 천공 기계100-180spm에 도달 할 수 있습니다. 이 기계에는 공압 브레이크 시스템이 고속 및 정밀한 펀칭을위한 공압 브레이크 시스템을 갖추고 있으며 연속 작동 중에 정확성을 보장하기 위해 내구성있는 DC53 금형이 장착되어 있습니다.
(4) Kingreal Steel Slitter가 제공 할 수 있습니다맞춤형 펀칭이 죽습니다고객의 디자인 도면에 따르면 다양한 홀 유형과 구멍 직경을 충족합니다. 둥근, 사각형, 직사각형 또는 특수 모양의 구멍이든 Kingreal Steel Slitter는 다양한 제품의 펀칭 요구를 충족시키기위한 전문 솔루션을 제공 할 수 있습니다.
