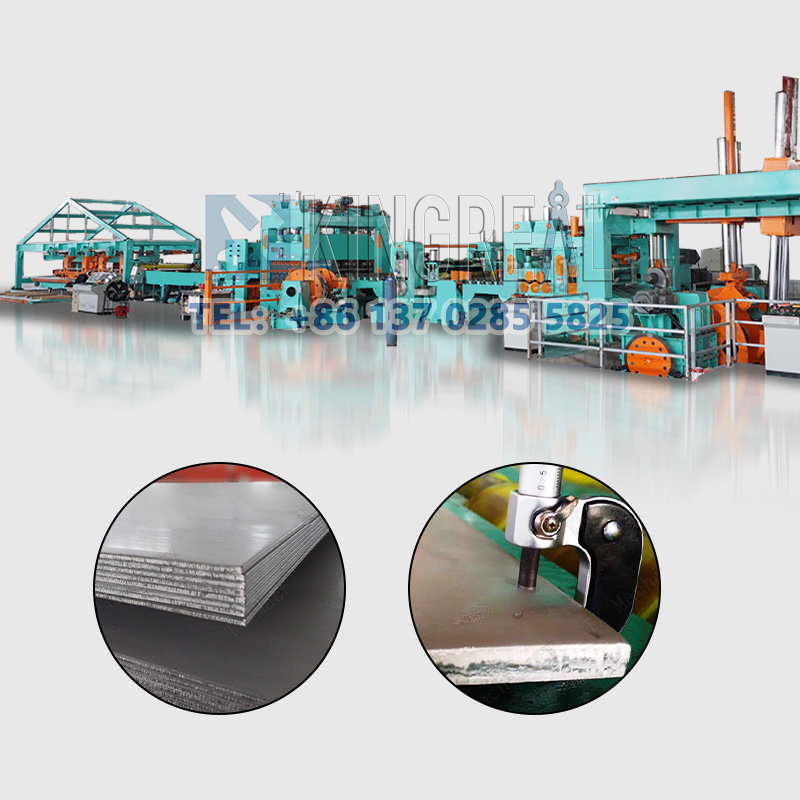

헤비 게이지 컷 투 길이 라인 - 2024 KINGREAL

KINGREAL은 6-20MM의 코일 두께, 최대 30톤 이상의 코일 무게를 처리할 수 있는 헤비 게이지 컷 투 길이 라인 제조업체 중 하나입니다. 헤비 게이지 컷 투 길이 라인 - 2024 KINGREAL

문의 보내기    PDF 다운로드

제품 설명

비디오 디스플레이



절단 길이 전단 라인 공급업체:


길이 라인에 대한 헤비 게이지 절단 - 2024 KINGREAL은 길이 라인에 대한 절단, 길이에 대한 고속 절단, 길이에 대한 간단한 절단 및 열간 압연 강철의 길이에 대한 정밀 절단이 가능한 길이에 대한 헤비 게이지 절단을 모두 제공할 수 있습니다. , 냉간압연강판, 스테인리스강, 실리콘강 및 기타 금속 코일을 완전 자동화된 생산 공정을 위한 자동 적층 장치를 갖추고 있습니다.


cut to length line

헤비듀티 CTL 라인의 브레이크아웃:


높은 강도, 우수한 인성, 쉬운 가공 및 성형 및 우수한 용접성으로 인해 두꺼운 판금 코일은 다양한 산업 분야에서 널리 사용되어 다양한 산업의 요구를 충족시킵니다. 헤비 게이지 컷 투 길이 라인 수요가 증가하고 있으며, 풀린 장비 레벨링에서 전단 및 스태킹에 이르기까지 장비의 더 높은 요구 사항을 위한 두꺼운 판금 코일의 가공이 증가하고 있습니다. 하중 지지 범위에 대한 요구 사항은 다른 판금 두께보다 훨씬 높습니다.


KINGREAL Heavy Gauge Cut To Length Line은 디코일러, 교정기, 측정, 길이 절단 기계 및 스태킹을 통해 최대 6-20MM 두께 범위의 코일을 처리하도록 특별히 설계되었습니다.



기술 사양:

이름


세부 사항


원료


Q235 HR


시트 두께


5.0~20.0mm


시트 너비


900~2000mm


기계 입력 순 너비


2000mm


코일의 외경


Φ1000~Φ2200mm


코일의 내경


Φ550~Φ760mm


최대 코일 중량


30T


스태킹 길이


1000~12000mm


판결의 정확성


≤±1.5mm/3M


대각선 정확도


≤±1.5mm/3M


레벨링 정확도


≤±2.0mm/M


작동 속도


0~25m/분


총 전력


~500KW


기계 중심 높이


1000mm

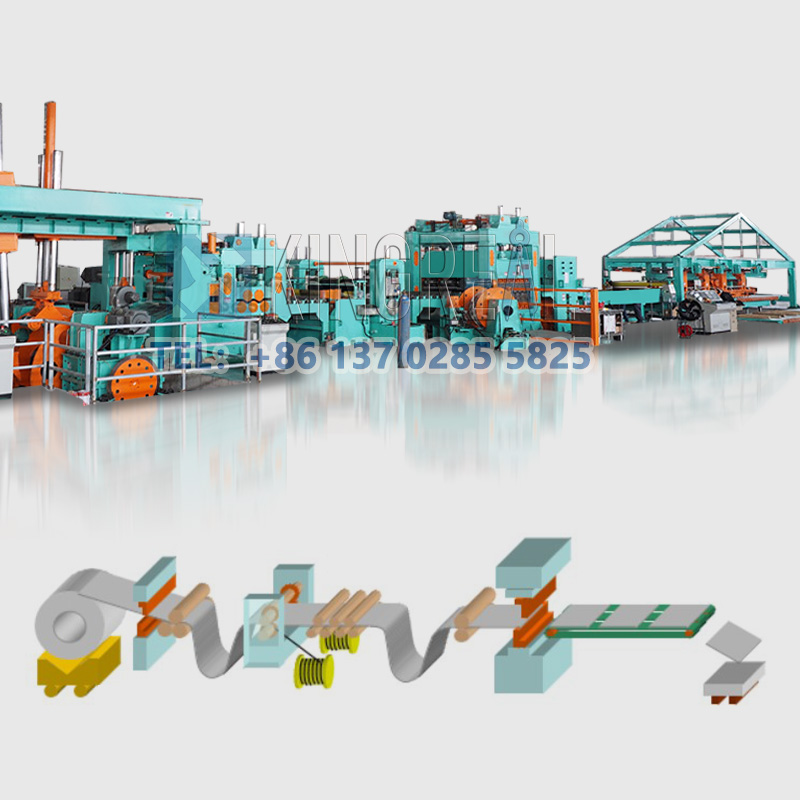

길이선 절단 작업 과정:

cut to length line


유압 데코일러-- 프레임 유압 파일럿 기계-7-롤 레벨링 머신--더블 헤드 트리머-스카프 콜렉터-11-롤 레벨링 머신-공압 사이징 장치-테일보드 피더-유압 절단기-스태킹 머신

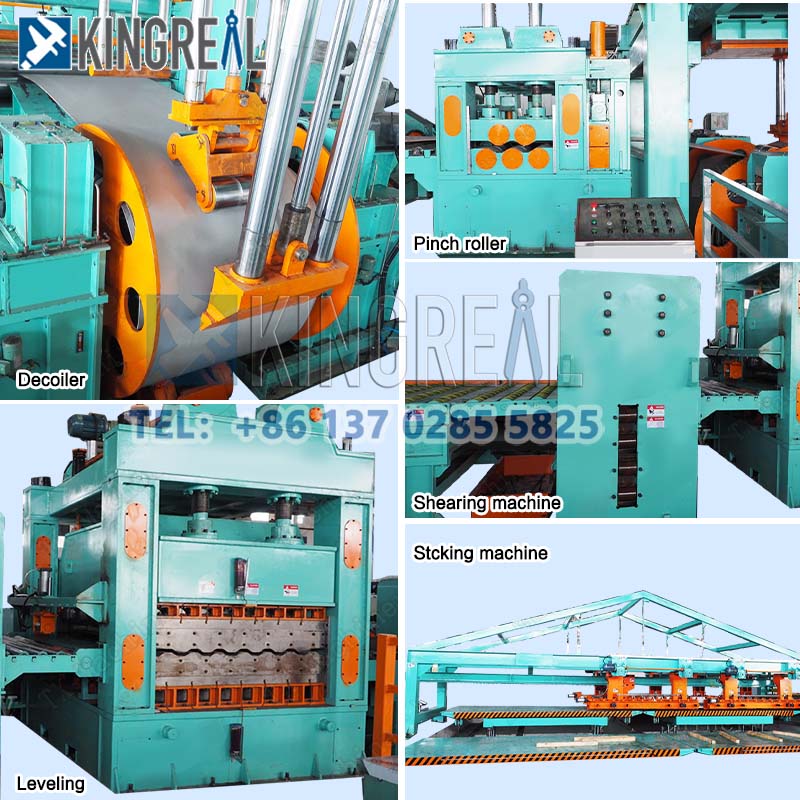

CTL 라인에 대한 추가 사양:


  • 유압 더블 콘 언코일러


a.용량 : 30T

b.브레이크 사양: 4-DBH205

c.재료 프레임 리프팅 스트로크 650mm(릴로 직접 들어 올리면 재료 강철 라이너가 제거될 수 있음)

d. 강철 코일을 고정하기 위해 이중 베어링 이중 원추형 상부 압력 유형 메커니즘을 채택하여 기계 베이스의 두 번째 끝의 움직임은 유압 실린더에 의해 구동되며 동시 구동 센터링 기능, 언코일러의 두 번째 끝의 스핀들 기능이 있습니다. 공압식 디스크 브레이크 장치로 설계되었습니다.




  • 세븐 롤러 프리 레벨링 기계



2개의 롤러 클램핑 및 공급과 5개의 롤러 레벨링 구조를 채택합니다. 모터는 유니버셜 연결 샤프트를 통해 감속기와 분배 상자를 통해 상부 롤러와 하부 롤러를 구동하고, 공급을 위해 상부 롤러를 조정하고 누르는 것은 유압 실린더에 의해 실행되며, 레벨링을 위해 상부 롤러를 조정하고 누르는 것이 실행됩니다. 전력으로. 유치원 기계와 레벨링 호스트의 동기 작동을 고려하여 모터 제어는 미국 PARKER590C 시리즈 DC 제어 시스템에 의해 제어됩니다. 유니버셜 연결 샤프트는 밀 산업용 유니버셜 샤프트를 채택합니다.


레벨링 롤러 직경 : Φ220mm

레벨링 롤 간격 : 260mm

롤러 수량: 2+5 롤러

롤러 재질 : 강화 및 중주파 경화 처리된 GCr15 단조강(HRC60)

주 모터 전력 : 132KW DC

조정용 모터 전력: 2-7.5KW

메인 감속기:   JZQ850

조정 감속기 : 2-BWY4 스윙 감소




  • 사이징 장치


a. 기능: 주행 시 시트의 모양이 무너지는 것을 방지하고 시트를 레벨링 주 기계로 조절합니다. 기계 베이스, 리미트 롤러, 지지 시트 슬라이드, 가이드 롤러 및 조정 장치로 구성됩니다. 시트 폭 방향 양측에 수직 가이드 롤러가 설치되고, 각각의 슬라이드에 가이드 롤러 프레임이 고정되어 가이드 컬럼 상의 슬라이드를 선재에 의해 모터를 통해 시트 폭 방향으로 이동시킨다. 다양한 시트 너비에 적응할 수 있도록 너트 지불. 조정은 전동식입니다.

b. 조정 범위: 900~2000mm

가이드 롤러 재질: Gcr15(HRC60)

조정 모터: 2~3KW

조정 감속기: 2-WPDKS135웜 감속기




  • 길이 라인에 대한 메인 컷


기능: 전단 기계는 주로 머리 절단, 꼬리 절단, 측면 트리밍, 세로 절단 및 길이 절단 전단 작업을 수행합니다.

재료 적응성: 일반 탄소강, 고품질 저합금강, 합금강, 파이프라인강 및 스테인레스 강판과 같이 다양한 두께와 재질의 강판에 적합합니다.

자동화 정도: 전체 프로세스가 자동으로 작동하여 수동 작업을 줄이고 생산 효율성을 향상시킵니다.

정확한 측정: 고정밀 측정으로 정확한 절단 크기를 보장합니다.

전단 블레이드 간격 조정: 절단 품질을 보장하기 위해 전단 블레이드 측면 간격을 조정할 수 있습니다.


a.Model: 유압 브레이크

b.분당 스트로크: 8~12회

c.블레이드 재질: Cr12Mov

d. 모터 전력 : 55KW




  • 변환기


수유 스테이션:

a. 프레임, 스윙 롤러 테이블, 컨베이어 롤러 컨베이어 및 동력 장치로 구성됩니다. 그 기능은 평판을 던지는 기계에 입력하는 것입니다.

b.모터 : 7.5KW

c.감속기: BWY4 스윙 감속기


주요 지류:

a.기계 베이스, 명판, 슬라이더, 투척 롤러 및 동력 장치로 구성됩니다. 공압 구현을 위한 투척 재료 상부 롤러 상승 및 하강. 변속기는 기계식입니다. 그 기능은 접시를 야적 테이블에 공급하는 것입니다.

b.모터 : 7.5KW

c.감속기: BWY4 스윙 감속기




  • 스태킹 머신


스태킹 테이블(Stacking Table) : 철판과 철재 단면을 용접하여 구성한 테이블입니다. 그 기능은 보정된 평판을 쌓는 것입니다. 길이 12미터.


공압 스토커: 세로 한계 레벨링 장치 1세트와 가로 한계 레벨링 장치 3세트로 구성됩니다. 제한 및 조정 메커니즘은 모두 다양한 보드 너비에 따라 조정될 수 있으며 조정은 수동으로 이루어집니다. 재료 정류 실행은 공압식 액추에이터입니다.


metal cut to length line
steel cut to length machine
cut to length machine

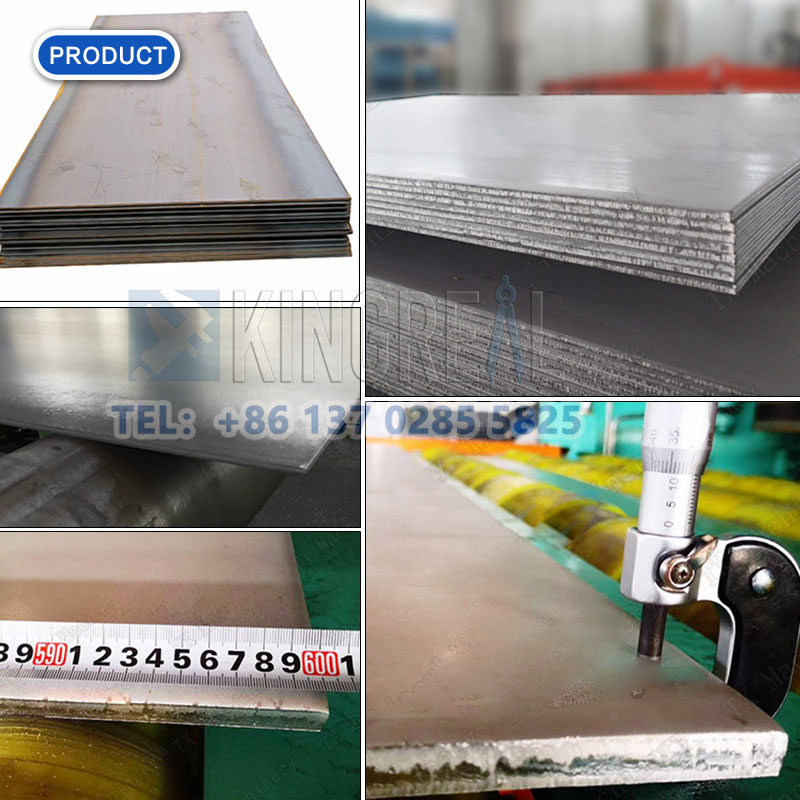

최종 제품 디스플레이


metal cut to length




헤비 게이지 CTL 라인에 대한 KINGREAL 서비스:



1. 고객의 플레이트 생산 요구 사항에 따라 Cut To Length 생산 라인 드로잉 디자인을 제공하기 위한 전체 범위의 맞춤형 서비스를 선택하여 구성할 수 있습니다.

2. 로딩 트롤리, 트리밍 장치, 자동 스태킹, 자동 배출 등과 같은 CTL 라인에 대한 다양한 구성을 제공합니다. 완전 자동 생산을 실현합니다.

3. CTL 라인의 안정성과 수명을 보장하기 위해 다양한 액세서리를 제공합니다.

4. 엔지니어의 현지 애프터 서비스 보증은 현장에서 Cut To Length Line 설치를 안내할 수 있습니다.

5. 24/7 온라인 애프터 서비스, 기술 답변.


steel coil cut to length line
